[交流] 【求助】如何通过标准极图确定织构的晶面指数和晶向指数？

做EBSD得到一极图，请问各位同仁如何通过标准极图比对，确定该极图中织构的晶面指数和晶向指数？

[ Last edited by 钢铁盒子 on 2011-3-23 at 22:41 ]
回复此楼

» 收录本帖的淘帖专辑推荐

EBSD电子背散射衍射分析 EBSD汇总 材料测试分析 织构

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-01-06 09:31:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

comma

专家顾问 (知名作家)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
毛猴(金币+2): 谢谢专家的解答！ 2011-10-27 09:50:19
热挤压？
六方的这种低对称晶体结构的织构不像立方那样有明确的标示，你的这个极图只能说明主要织构分布为<0001>绕某某方向相对“挤压面”法线倾转了~40°。
至于是绕哪个方向，需要用其他极图来反映，比如{10-10}或{11-20}。有了这些数据，当然可以根据晶体几何算出晶面晶向指数表达的织构组分，不过六方一般不强调这样表达。
楼主的织构应该是热挤压的出现的，一般来讲，六方结构镁合金的热挤压织构表达是{0001}面平行挤压方向
赞一下(5人) 回复此楼
8楼2011-06-11 23:15:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

comma

专家顾问 (知名作家)
★
kiki825(金币+5): 2011-01-06 13:52:32
caocao4735(金币+1):谢谢交流 2011-01-06 14:35:15
首先，没有“标准极图”这一概念，只有“标准投影图”。

不建议用“标准投影图”的方法，其操作道理很简单，但是操作过程很复杂。这要做出可能的各类织构组份{hkl}的标准投影图，以及投影方向，然后与实测极图比对，这个方法精准，但是过程很复杂。

我猜楼主及很多初始学习织构的同仁都是认为有“标准极图”的，这个理解是欠妥的。从极图读出织构组份是很困难的，需要较好的晶体学方位知识，可以从典型的织构来逐步熟识，如Cube、Goss、Rotate Goss、Copper、Brass...这些位置会提示你各类投影坐标下各个极点/迹点相对关系（其实就是晶面/晶向夹角关系以及相对位置）；当然，也可以以如Cube、Goss这样很容易看出来的取向来判断偏离的程度，推测何种织构组份。以上仅举例立方晶系，其他类型晶系以此类推。

总而言之，极图分辨织构是定性判断，也是熟能生巧的过程。若结合ODF就很好判断织构组份，而且能计算获得各织构组份的相对含量。
赞一下(3人) 回复此楼
2楼2011-01-06 12:51:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gujinlei

金虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
2楼正解，俺又长知识了
赞一下(1人) 回复此楼
3楼2011-01-07 12:52:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peter_fling

银虫 (小有名气)
学习了！
回复此楼
4楼2011-01-08 02:53:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hljhrb_ccl

金虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
Originally posted by comma at 2011-01-06 12:51:45:
首先，没有“标准极图”这一概念，只有“标准投影图”。

不建议用“标准投影图”的方法，其操作道理很简单，但是操作过程很复杂。这要做出可能的各类织构组份{hkl}的标准投影图，以及投影方向，然后与实测极图 ...

我现在就是想对测试出来的极图进行分析，那应该是和标准极图进行对照吧？我现在有个问题是，标准投影图得不到啊，需要自己使用软件画吗？请指教下！
赞一下(1人) 回复此楼
5楼2011-06-11 18:54:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
Originally posted by hljhrb_ccl at 2011-06-11 18:54:31:
我现在就是想对测试出来的极图进行分析，那应该是和标准极图进行对照吧？我现在有个问题是，标准投影图得不到啊，需要自己使用软件画吗？请指教下！

是需要找软件画图，自己编程计算也行。
你可以参看《金属学原理》余永宁版，第一章的末尾附录有程序。
赞一下(1人) 回复此楼
6楼2011-06-11 20:48:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hljhrb_ccl

金虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
Originally posted by comma at 2011-06-11 20:48:40:
是需要找软件画图，自己编程计算也行。
你可以参看《金属学原理》余永宁版，第一章的末尾附录有程序。

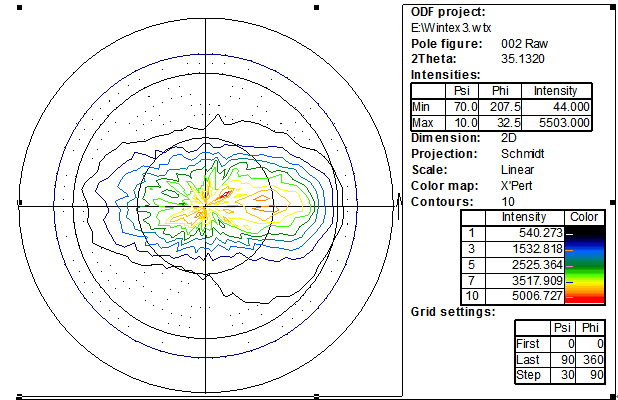

我的是Mg合金，挤压态，0002晶面极图。如图中，极密度最大的地方不是在中心点出现的（在中心点右边一点出现的），这该怎么分析那？（我刚开始接触这块，很多都不懂！）
赞一下(1人) 回复此楼
7楼2011-06-11 22:38:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hljhrb_ccl

金虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by comma at 2011-06-11 23:15:44:
热挤压？
六方的这种低对称晶体结构的织构不像立方那样有明确的标示，你的这个极图只能说明主要织构分布为<0001>绕某某方向相对“挤压面”法线倾转了~40°。
至于是绕哪个方向，需要用其他极图来反映，比 ...

最近在看极图分析的一些文献。有几个疑问想询问下孟老师！
1.相对挤压面的法线倾转大约40°，这个看的是β角吗？
2.知道α角是C轴偏离ND的角度，那就是晶粒的C轴与试样的法线偏离的角度，那你说的大约40°就不对了吧？
3.所测试出来的是不完整极图，α角最大是70°，是否需要将其反算成完整极图来分析？
4.对于基面极图来说，α是C轴偏离ND的角度。如果是｛10-10｝或者｛11-20｝晶面的极图，α角度的意义还是一样的吗？
谢谢孟老师指点！
赞一下(1人) 回复此楼
9楼2011-10-18 08:43:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)
★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
毛猴(金币+3): 谢谢专家的解答！ 2011-10-27 09:49:50
引用回帖:
9楼: Originally posted by hljhrb_ccl at 2011-10-18 08:43:11:
最近在看极图分析的一些文献。有几个疑问想询问下孟老师！
1.相对挤压面的法线倾转大约40°，这个看的是β角吗？
2.知道α角是C轴偏离ND的角度，那就是晶粒的C轴与试样的法线偏离的角度，那你说的大约40°就不 ...

1）40°是什么角？以晶体什么方向或面为参考？您指的β角又是什么角？
2）这个α角与晶粒的C轴与试样的法线偏离~40°角度是对应的，没有问题！
3）反算全极图是可以，但是也会引入误差；计算过程需要算出ODF再转算全极图，若有ODF就不可以不需要全极图；根据个人喜好吧
4）α角是表达该晶向与ND的夹角，在任何极图都是一样的。
对于六方结构织构分析，因其对称性不高，多考察C轴方向与设定坐标的关系，进一步考察再关心其绕C轴旋转的情况。对于常规热挤压织构主要就是{0001}//ED，单从挤压面测得织构是片面的。
赞一下(2人) 回复此楼
10楼2011-10-27 09:46:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hljhrb_ccl

金虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
10楼: Originally posted by comma at 2011-10-27 09:46:07:
1）40°是什么角？以晶体什么方向或面为参考？您指的β角又是什么角？
2）这个α角与晶粒的C轴与试样的法线偏离~40°角度是对应的，没有问题！
3）反算全极图是可以，但是也会引入误差；计算过程需要算出ODF再 ...

结合上面帖子中的一个极图，psi=α，phi=β，图中的标注已经给出，极密度最大的地方出现在α=10°，β=32.4°的地方，你说到C轴偏离ND是40°，α不是表示这个偏离的角度吗?40°你是如何看出来的？另外，问过你反极图的一个问题。我现在使用的这个软件，貌似只能画出大圆表示的反极图，没有对称的操作。
赞一下(1人) 回复此楼
11楼2011-10-28 08:57:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hljhrb_ccl

金虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
10楼: Originally posted by comma at 2011-10-27 09:46:07:
1）40°是什么角？以晶体什么方向或面为参考？您指的β角又是什么角？
2）这个α角与晶粒的C轴与试样的法线偏离~40°角度是对应的，没有问题！
3）反算全极图是可以，但是也会引入误差；计算过程需要算出ODF再 ...

请回复我的问题好吗？谢谢！！！
赞一下(1人) 回复此楼
12楼2011-10-31 20:26:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)
★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
毛猴(金币+3): 谢谢专家的解答！ 2011-11-01 17:17:02
引用回帖:
11楼: Originally posted by hljhrb_ccl at 2011-10-28 08:57:41:
结合上面帖子中的一个极图，psi=α，phi=β，图中的标注已经给出，极密度最大的地方出现在α=10°，β=32.4°的地方，你说到C轴偏离ND是40°，α不是表示这个偏离的角度吗?40°你是如何看出来的？另外，问过你反 ...

~40°仅是目测，当时没有测量，这个角度是指中间圆圈右侧与极图中心水平线的交点处的角度。
之所以提出~40°的角度，是因为一般较多关注<0001>偏离ND的程度，以及偏离方向，不太纠结在极图中心处杂乱的取向分布，很难说清是测量造成的还是材料本身的织构。
关于α和β角的含义，建议再好好看一下书。α角是极点与ND的夹角，β角是极点与RD的夹角，而本测量极图没有给出样品坐标方向，从右侧数据表来看，似乎水平方向是RD向？
这里的α=10°，β=32.4°是测量对应的极密度位置，也是该数据图上最大极密度处，即红色最深处。

关于反极图计算的问题，建议找仪器工程师咨询是什么原因。

[ Last edited by comma on 2011-10-31 at 21:50 ]
赞一下(2人) 回复此楼
13楼2011-10-31 21:48:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hljhrb_ccl

金虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
13楼: Originally posted by comma at 2011-10-31 21:48:44:
~40°仅是目测，当时没有测量，这个角度是指中间圆圈右侧与极图中心水平线的交点处的角度。
之所以提出~40°的角度，是因为一般较多关注<0001>偏离ND的程度，以及偏离方向，不太纠结在极图中心处杂乱 ...

“<0001>偏离ND的程度，以及偏离方向，不太纠结在极图中心处杂乱的取向分布，很难说清是测量造成的还是材料本身的织构”那就是分析极图的时候，不关注出现在中心点附近出现的极密度最大点吗？
“α角是极点与ND的夹角，β角是极点与RD的夹角，而本测量极图没有给出样品坐标方向”极图中有个箭头，横线是TD，竖线是RD。
我的意思就是，既然极密度最大点处的α是10°，那就是C轴与ND夹角就应该是10°。而你说中心点不好确定。那就疑惑了，我有一个极图，极密度点都在中心附近，极图中的其他位置也没有出现类似的圆圈（在α40°处那样的），这种极图又该如何分析?
赞一下(1人) 回复此楼
14楼2011-11-01 15:56:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
14楼: Originally posted by hljhrb_ccl at 2011-11-01 15:56:42:
“<0001>偏离ND的程度，以及偏离方向，不太纠结在极图中心处杂乱的取向分布，很难说清是测量造成的还是材料本身的织构”那就是分析极图的时候，不关注出现在中心点附近出现的极密度最大点吗？
“α角是极 ...

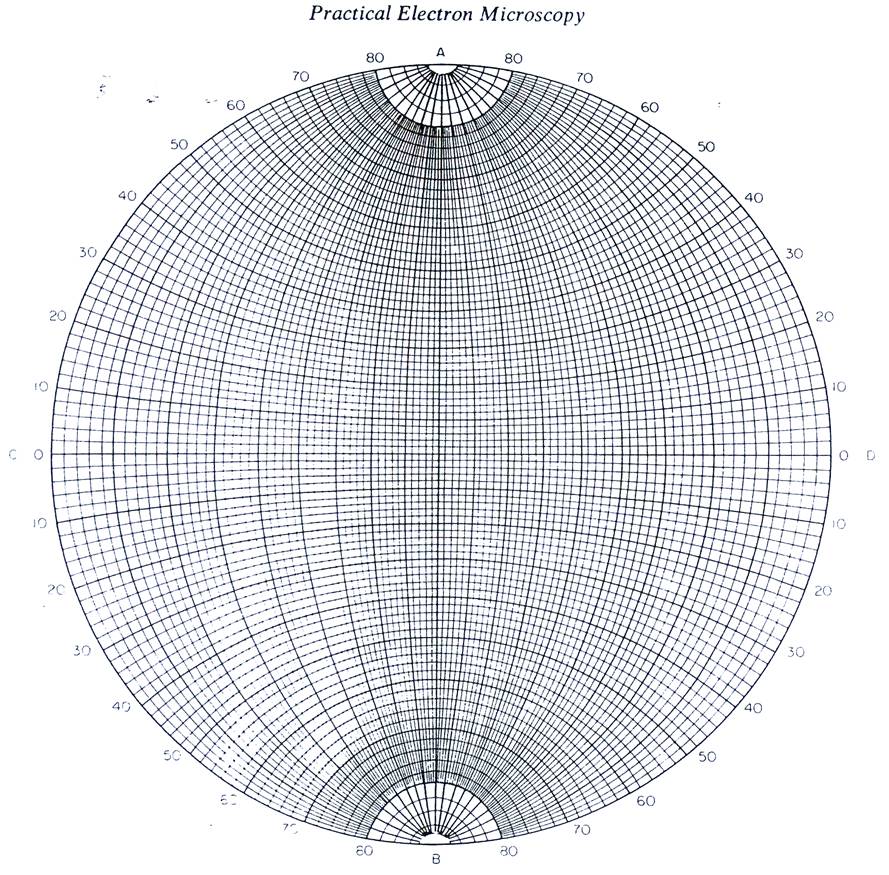

去复习一下极射投影知识吧
还有测织构的目的是什么？
以及所谓的最大极密度处是否是真实织构组分？仰或有多少必要去关注？
赞一下(1人) 回复此楼
15楼2011-11-01 16:21:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laocaoilu

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我现在用的是bruker D8 Discover，极图的扫描我知道，就是固定O-2T，然后做phi扫描，并变动chi。
但是扫出来不知道用什么软件分析?有没有同行用过这机器？求教
赞一下 回复此楼
17楼2013-07-06 19:03:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houzhimin1981

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
好帖子，支持一下，让初学者都了解一下。
赞一下 回复此楼
18楼2014-06-25 09:55:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

悬命先生

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by hljhrb_ccl at 2011-06-11 18:54:31
我现在就是想对测试出来的极图进行分析，那应该是和标准极图进行对照吧？我现在有个问题是，标准投影图得不到啊，需要自己使用软件画吗？请指教下！...

还是要说一句，标准投影图也叫标准极图，书上可查。分析自然是用odf分析。
赞一下(1人) 回复此楼
19楼2019-05-27 20:32:24
