请指教：EBSD数据作图【f(g)-φ】，织构相对强度计算等 已有1人参与
|
|

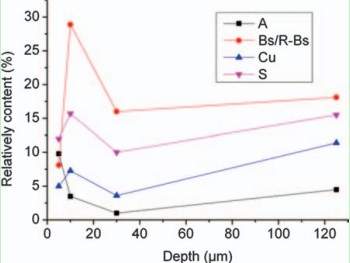

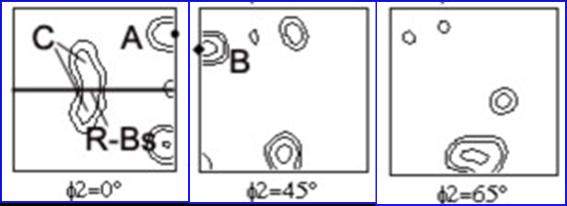

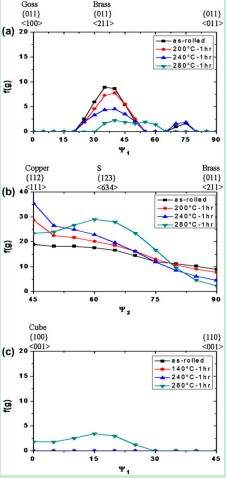

请教： (1) 图11和图22如何做，主要是求f(g)和织构相对强度计算； (2)图3中，A,B,C是剪切织构吗？ @comma 多谢了。  11.jpg  22.jpg  33.jpg |
回复此楼» 猜你喜欢
【高校联合举办】2026年第五届服务机器人国际会议（ICoSR 2026）
已经有0人回复
-
深圳大学化学与环境工程学院超分子团队招收2026级申请-考核制博士生
已经有8人回复
-
无机化学论文润色/翻译怎么收费?
已经有102人回复
-
中南大学化学化工学院易小艺教授课题组招收2026级博士研究生（第二轮）
已经有0人回复
-
求助
已经有0人回复
-
0703化学26考研调剂，一志愿南昌大学
已经有2人回复
-
有没有化学、材料专业的同学需要调剂 考虑天津高效的可以邮件或者私信
已经有1人回复
-
26年博士招生
已经有15人回复
-
江西理工大学功能晶态材料方向刘遂军课题组招收2026年秋季入学博士研究生
已经有10人回复
-
宁夏大学团簇新材料团队招收材料/化学/化工专业博士生
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请问用EBSD做织构分析，标定率要达到多少才行？
已经有6人回复
- 【求助】如何通过标准极图确定织构的晶面指数和晶向指数？
已经有18人回复
comma
专家顾问 (知名作家)
材料人
-
专家经验: +552 - 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 54214
- 红花: 247
- 帖子: 7647
- 在线: 1649.1小时
- 虫号: 190601
- 注册: 2006-02-20
- 专业: 金属材料的微观结构
- 管辖: 金属
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xunyicao6891: 金币+15, ★★★★★最佳答案 2015-04-01 21:55:11
感谢参与，应助指数 +1
xunyicao6891: 金币+15, ★★★★★最佳答案 2015-04-01 21:55:11
|
正规来讲，取向线图是从XRD宏观织构数据提取作图而来，即在XRD下计算的ODF数据中按欧拉角提取出各个角度对应的f(g)，其实ODF图的原始数据是一套阵列数据，即矩阵数据，提取各个数据点用做成曲线图；好像现在有些XRD系统配带了取向线作图模块。 EBSD下也可以从ODF截片上提取欧拉角对应的f(g)，就是比较麻烦，当然XRD下也不方便，在HKL Channel系统下，利用各个所需的ODF图截片，分别读出需要的数据点，然后做曲线图...... |
2楼2015-04-01 21:42:19
xunyicao6891
木虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 0.5
- 散金: 4121
- 红花: 3
- 帖子: 300
- 在线: 222.1小时
- 虫号: 1236510
- 注册: 2011-03-17
- 专业: 金属材料的力学行为
3楼2015-04-01 21:55:00
comma
专家顾问 (知名作家)
材料人
-
专家经验: +552 - 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 54214
- 红花: 247
- 帖子: 7647
- 在线: 1649.1小时
- 虫号: 190601
- 注册: 2006-02-20
- 专业: 金属材料的微观结构
- 管辖: 金属
4楼2015-04-01 21:59:53
xunyicao6891
木虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 0.5
- 散金: 4121
- 红花: 3
- 帖子: 300
- 在线: 222.1小时
- 虫号: 1236510
- 注册: 2011-03-17
- 专业: 金属材料的力学行为
5楼2015-04-02 15:34:10
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xunyicao6891: 金币+10, ★★★★★最佳答案 2015-04-02 16:50:36
感谢参与，应助指数 +1
xunyicao6891: 金币+10, ★★★★★最佳答案 2015-04-02 16:50:36
|
要理解EBSD在织构分析中的应用，首先需要了解ODF。 EBSD可以很容易提供ODF，与XRD基本类似，但是过程有点差异。你所说的f(g)是指ODF等高图中的某一角度位置的相对强度，你所引用的图中显示有好几种织构组分，所以首先你需要根据ODF确定出样品中存在的织构组分，过程也是根据ODF等高图中的强度峰所对应的欧拉角来一一确定的。定出了织构组分，你可以在ODF中显示相应的织构组分的空间位置，由此你就可以轻松的获取相对强度了。 最后一个问题，是否是剪切织构，这也是属于确定织构组分，确定了织构类型({HKL}<uvw>  ，与报道的剪切织构进行对比即可。（在分析织构时，注意样品在SEM样品室中的放置方式） |
6楼2015-04-02 15:44:29
