[求助] TSL软件如何对EBSD花样进行降噪操作和菊池花样校正处理。

各位大拿，我们刚安装了EDAX的TSL数据处理软件，对各种操作还不熟悉，有两个简单问题请教：

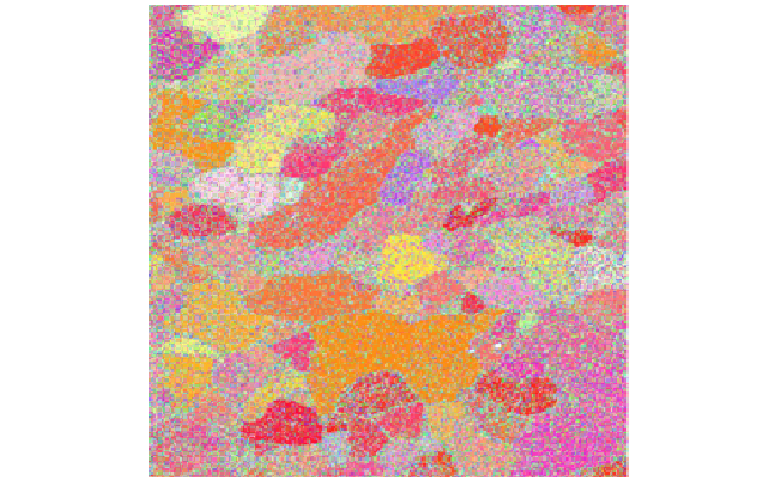

1. 采集了一个EBSD面分布图像，但图像上有很多噪点，如图1所示，影响晶体取向图和晶界显示，请问该如何进行软件操作去掉噪点。

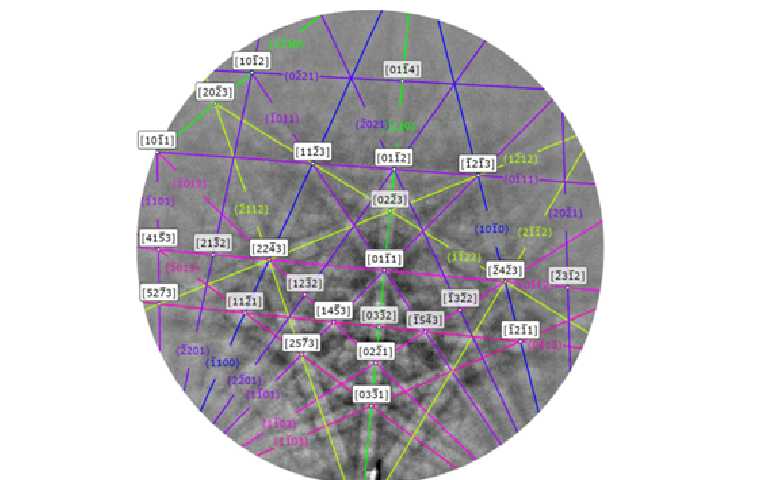

2. 采集了一个点的菊池花样，但软件自动标定的条带与采集的菊池花样不对齐，大概整体偏移了1-2度，请问操作使之对齐。图2是采集的原始菊池花样，图3的是软件自动标定后的结果，其中绿色线条偏移更明显。
TSL软件如何对EBSD花样进行降噪操作和菊池花样校正处理。


TSL软件如何对EBSD花样进行降噪操作和菊池花样校正处理。-1

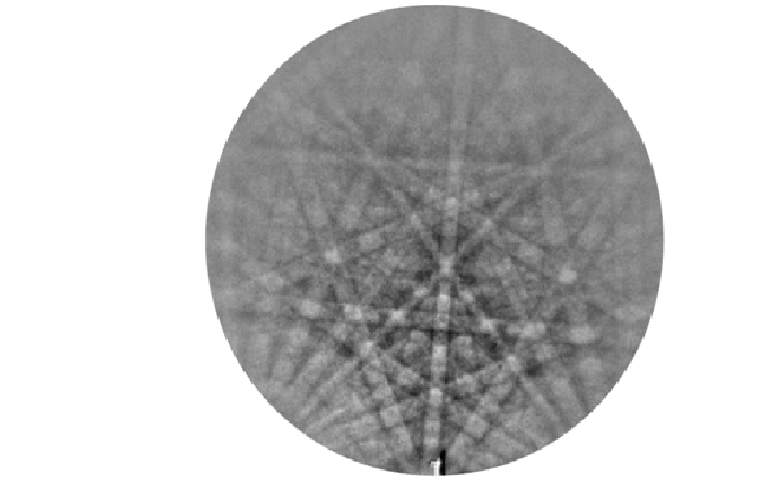

图2 采集的原始菊池花样.png


TSL软件如何对EBSD花样进行降噪操作和菊池花样校正处理。-2
回复此楼

» 猜你喜欢
享受当下的工作与生活状态。
1楼 2014-03-06 16:33:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxhao168

捐助贵宾 (正式写手)
我们使用的是Channel 系列的，TSL的没怎么用过，但是你可以参考TSL的帮助文件。去噪点时要小心，解析率偏低的不宜进行该操作。第二个问题，检测菊池带与计算菊池带之间的偏差是由于软件的校正文件的几何参数偏离理想值，可以通过refine(这是Channel中的操作术语)调整几何参数，这都不是什么难题。

PS： 你们的TSL分析软件是破解版的？？
赞一下(1人) 回复此楼
2楼2014-03-08 09:46:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

萍萍ai果果

木虫 (小有名气)
谢谢zxhao168的热心答复！
我们是正版的TSL。
赞一下 回复此楼
享受当下的工作与生活状态。
3楼2014-03-08 16:02:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

The Flash

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by 萍萍ai果果 at 2014-03-08 16:02:06
谢谢zxhao168的热心答复！
我们是正版的TSL。

楼主那里还有TSL的软件吗或者是教程，可以分享下吗？邮箱18271452613@163.com，楼主求帮助啊
赞一下 回复此楼
Start sooner，carry on longer！
4楼2016-11-27 20:36:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

萍萍ai果果

木虫 (小有名气)
英文版的pdf要吗？

发自小木虫Android客户端
赞一下 回复此楼
享受当下的工作与生活状态。
5楼2016-11-28 09:27:37
