[求助] 求助： EBSD测试单向压缩样品时的坐标系设置。 已有1人参与


  如题。
      我使用Gleeble做了单向压缩，现在样品是沿着压缩方向（也就是沿着圆柱样品轴线方向）切割成两块，磨平后观察EBSD。 我们单位新进的EBSD，人员都不熟悉。请问，EBSD软件（EDAX公司的EBSD，OIM软件： OIM 7.0） 里面默认的是为[RD  TD  ND ]，其中ND垂直观察面，也就是 [001] IPF图。 ND方向垂直于观察面，RD为上下方向，TD为左右方向，构成一个右手螺旋，是对轧制样品的标识。
    我现在是平面压缩样品，压缩轴为我的观察面上下方向，压缩方向是沿着软件默认的RD方向了。我是否需要将软件设置为 [ 1 0 0]，也就是软件的RD为我的压缩轴？这也我后期分析PF和IPF， 都是以[100]为准了？  那这也的设置，是否也对最终的ODF分析有影响呢？
    谢谢各位。
回复此楼

» 收录本帖的淘帖专辑推荐

机械,材料,电子等 .....

» 猜你喜欢
CAEP
1楼 2014-07-03 14:02:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

感谢参与，应助指数 +1
关于这个问题核心在于你做极图或ODF在哪个参考坐标系下讨论，常见的ND面做投影面的RD-TD坐标架，或TD投影面的ND-RD坐标架，或RD投影面的ND-TD坐标架，或者任何你能够明确说明的坐标架下都行，因为取向是相对概念。
但是为了交流方便，大家习惯以ND面做投影面的RD-TD为坐标架，就是如你描述的“ND方向垂直于观察面，RD为上下方向，TD为左右方向，构成一个右手螺旋”，在TSL软件中被缺省定义为ND//[001]，RD//[100]，TD//[010]。
取向是可以相对转动的，无论你初始从任何观测面采集数据，都可以通过一定的转动操作转动到你想要表达的坐标架下。EBSD软件的优势就是很方便进行这种转动，TSL有个Rotation操作，研究一下吧
赞一下(1人) 回复此楼
每天一小步也有新高度
2楼2014-07-03 16:53:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

★ ★ ★ ★ ★
鲤鱼飞: 金币+5, ★★★很有帮助 2014-07-04 21:47:09
忘记提醒，需要你结合电镜定义样品台坐标架，以及TSL采集系统对样品旋转的定义，然后合适的摆放样品。

对于一般的电镜，对于这种Gleeble压缩柱状样品，从纵剖面观测，摆放时若把压缩轴平行样品台的X方向或RD方向，测试采集完成后在OIM软件下进行TD-Rotation，做出习惯的RD-TD极图就规整了；若摆放压缩轴平行TD方向，就需要做RD-Rotation，也可以做出习惯的RD-TD极图。

但是，对于单向压缩样品，若从样品横截面观测，就一步到位，不需做任何旋转，即观测面就是ND面。务必要注意的是，横截切割的位置务必在样品正中心附近，这个区域才代表均匀应变区，当然纵截面也是如此......

再者，对于单向压缩圆柱样，周向坐标其实没必要定义，也就是说单向变形样品主要考察平行压缩轴向的面织构或丝织构......

对于ODF，也如同极图的考虑，而且一般ODF都是在RD-TD坐标架下的计算，所以要提前考虑好旋转到相应的坐标架下讨论。相较而言，极图更能体现面织构或丝织构的特征......
赞一下(1人) 回复此楼
每天一小步也有新高度
3楼2014-07-03 17:08:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鲤鱼飞

铁虫 (正式写手)
谢谢专家。
当然，如果对这种只有一个取向的轴对称样品，比如定向凝固组织，挤压棒材，单向拉伸或压缩样品，如果观察面就是横截面，那就与软件默认的ND方向一致，无需多于考量。   但我在观察之前已经把样品全部用金刚石锯锯开了。。悲剧。因此只能观察ND面了。正如板材默认的是观察ND方向（RD-TD面），观察其它两个面是，也需要一定的事后旋转处理或者软件设置。无奈我们刚刚安装调试，没人搞过。定向联系EDAX人员或者咨询其它大学专员的工作也在开展。
     我去研究一下rotation的功能吧。 吐槽一下EDAX，HELP文档做得太垃圾了。在某个界面需要help时候，出来的永远是根目录。。。
赞一下 回复此楼
CAEP
4楼2014-07-04 21:22:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鲤鱼飞

铁虫 (正式写手)
如下图所示为OIM 软件默认的坐标系设置，也就是一般的[001]IPF。 但我的单向压缩样品，样品放置时，其压缩方向是图中的RD方向，ND面是观察面了。 为此，我需要按您说的进行rotation了，而不是简单的在作图的时候改成【100】，明白了。

求助： EBSD测试单向压缩样品时的坐标系设置。

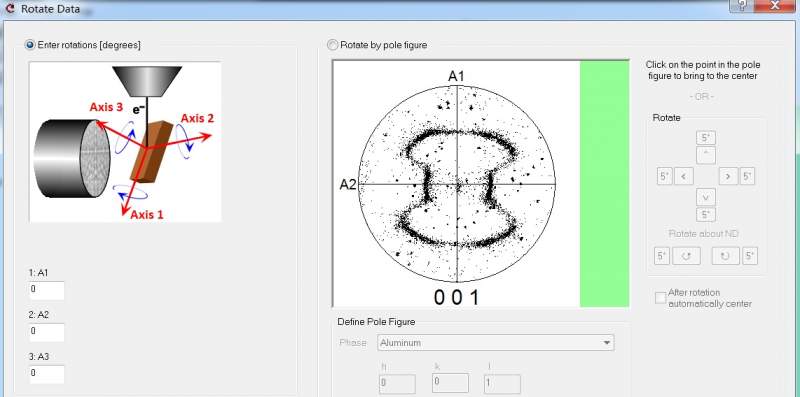

下图所示，为rotation的设置界面。按您的意思，就是将TD的方向改为 - 90゜ （+90゜）两种都可以吧，因为只有一个ND而没有周向。

求助： EBSD测试单向压缩样品时的坐标系设置。-1
赞一下 回复此楼
CAEP
5楼2014-07-04 21:46:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

鲤鱼飞

铁虫 (正式写手)
顶一下，别沉了。
回复此楼
CAEP
6楼2014-07-07 21:44:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiran909

至尊木虫 (文坛精英)

黄河狼
挺有用的知识，谢谢！
赞一下 回复此楼
7楼2015-04-09 21:49:26
