[交流] 如何分析EBSD处理的这两个图 已有3人参与

如何分析EBSD处理的这两个图
这个是镁合金铸态的EBSD得到的结果，新手不会分析啊，求助各位大侠：
1：右边这个扇形的上面的三组数字，代表的是晶面还是晶向？
2：这幅图传达出一个什么意思？是否表达的是例如具有红颜色的晶粒的某一个面或者某一个方向平行于那个颜色所在的三组数字中的一组，具体是怎么样的呢。
3：根据这幅图是否能看出这个组织具有例如（0001）显微织构？
如何分析EBSD处理的这两个图-1

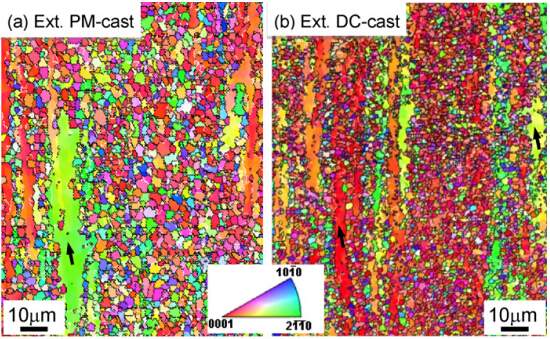

这个是挤压态的，问题如下：
1：右边这个扇形的上面的三组数字，代表的是晶面还是晶向？
2：这幅图传达出一个什么意思？是否表达的是例如具有红颜色的晶粒的某一个面或者某一个方向平行于那个颜色所在的三组数字中的一组，具体是怎么样的呢。
3：根据这幅图是否能看出这个组织具有例如（0001）显微织构？
4：这个图的分析是不是必须明确是哪个面的组织（比如说挤压棒，横面或纵面）才能开始分析？这个图上面的组织是纵面的组织
其实主要要问题就是不知道这样的图能表达一个什么意思。。。。
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱 金属与ebsd

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-09 21:25:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1）反极图表达是晶向。一般对于立方晶系，晶面指数与晶向指数不做特别区分，因为晶面法向与晶向同名；六方结构涉及c周指数时晶面法线指数与晶向一般不同名，但是该三个顶角指数与c轴有特殊关系，所以指数同名。
2）颜色反映晶粒取向向哪些方向择尤；如红色代表该晶粒的<0001>方向与RD/TD/ND平行，前提是知道该取向三角形是哪个坐标架设置的。
3）如上描述。前提是参考坐标架是什么？
4）织构/取向是坐标的相对关系，要提前明确以哪个坐标作为参考，否则说不清楚......
赞一下(3人) 回复此楼

» 本帖已获得的红花（最新10朵）

orangeoffan wuhaiyou
每天一小步也有新高度
2楼2014-12-09 23:08:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这里的扇形的三个角代表的是晶体学取向吧；图中相同颜色的代表晶体学取向相同的晶粒组织；红颜色的部分应该就是＜0001＞显微织构.
赞一下 回复此楼
3楼2014-12-09 23:28:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

orangeoffan

捐助贵宾 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by comma at 2014-12-09 23:08:11
1）反极图表达是晶向。一般对于立方晶系，晶面指数与晶向指数不做特别区分，因为晶面法向与晶向同名；六方结构涉及c周指数时晶面法线指数与晶向一般不同名，但是该三个顶角指数与c轴有特殊关系，所以指数同名。
2） ...

非常感谢您的解答，收益匪浅。
赞一下 回复此楼
4楼2014-12-10 12:03:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

orangeoffan

捐助贵宾 (初入文坛)
引用回帖:
2楼: Originally posted by comma at 2014-12-09 23:08:11
1）反极图表达是晶向。一般对于立方晶系，晶面指数与晶向指数不做特别区分，因为晶面法向与晶向同名；六方结构涉及c周指数时晶面法线指数与晶向一般不同名，但是该三个顶角指数与c轴有特殊关系，所以指数同名。
2） ...

谢谢您的解答，非常有用，我之前的描述不太准确，现在又发布了一个新的问题，请您抽空帮忙看一下，万分感谢。附上地址：http://muchong.com/bbs/viewthread.php?tid=8274972&pid=1#pid1
赞一下 回复此楼
5楼2014-12-10 13:00:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuhaiyou

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
引用回帖:
2楼: Originally posted by comma at 2014-12-09 23:08:11
1）反极图表达是晶向。一般对于立方晶系，晶面指数与晶向指数不做特别区分，因为晶面法向与晶向同名；六方结构涉及c周指数时晶面法线指数与晶向一般不同名，但是该三个顶角指数与c轴有特殊关系，所以指数同名。
2） ...

受益匪浅，感激不尽
赞一下 回复此楼
6楼2015-03-17 17:27:20
