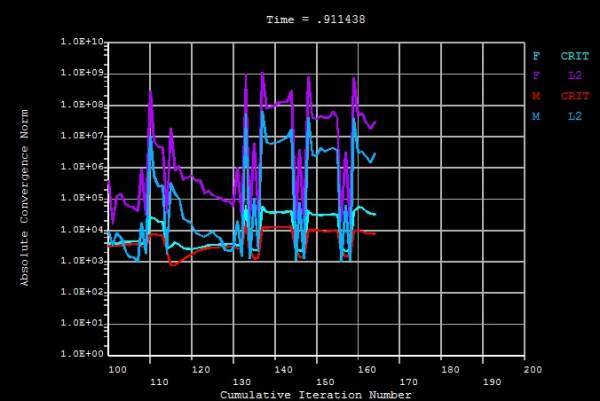

[求助] 我现在在做一个空间桁架的屈曲非线性分析,这是两个结果图,请高手帮我分析下吧

我现在在做一个空间桁架的屈曲非线性分析,这是两个结果图,请高手帮我分析下吧,看看他们收敛吗?还有就是怎么就知道收敛了?谢谢了
我现在在做一个空间桁架的屈曲非线性分析,这是两个结果图,请高手帮我分析下吧
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

迎松

铜虫 (初入文坛)

【答案】应助回帖

★
感谢参与,应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-10-28 21:53:14
应该是一个是位移收敛一个是力收敛,当L2范数小于CRIT时就收敛了。
2楼2013-10-28 15:16:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-10-28 21:53:22
你的计算没有收敛。
当 F L2 和 M L2 的曲线分别低于 F CRIT 和 M CRIT 曲线时,计算才是收敛的。
如果计算收敛了,计算会停止,并会出现一个信息框,提示:  Solution is Down.
3楼2013-10-28 18:01:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

813707871

铁虫 (初入文坛)

引用回帖:
2楼: Originally posted by 迎松 at 2013-10-28 15:16:01
应该是一个是位移收敛一个是力收敛,当L2范数小于CRIT时就收敛了。

“当L2范数小于CRIT时就收敛了”是什么意思呢?是不是L2图形完全在CRIT图形下面呢?
4楼2013-10-28 21:26:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

813707871

铁虫 (初入文坛)

引用回帖:
3楼: Originally posted by htbbzzg at 2013-10-28 18:01:28
你的计算没有收敛。
当 F L2 和 M L2 的曲线分别低于 F CRIT 和 M CRIT 曲线时,计算才是收敛的。
如果计算收敛了,计算会停止,并会出现一个信息框,提示:  Solution is Down.

“当 F L2 和 M L2 的曲线分别低于 F CRIT 和 M CRIT 曲线时”是什么意思呢?是不是F L2 和 M L2 的曲线完全在 F CRIT 和 M CRIT 曲线下面呢?
5楼2013-10-28 21:31:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★
813707871: 金币+1, ★有帮助 2013-10-30 19:10:14
不要求某个收敛准则的整个 L2 曲线都低于 CRAT 曲线,只要 L2 曲线有一点低于 CRAT 曲线,那么该收敛准则在这一个载荷子步就收敛了;如果你设置的所有收敛准则都同时满足了这个条件,那么这个载荷子步就收敛了。程序就会增加时间值,进行下一个子步的计算;或者,在达到最大迭代次数时,至少有一个收敛准则始终不满足条件,并打开了自动时间步,程序就会将时间增量减半,然后将计算时间回退该半个时间增量,并重新进行计算。
    比如:前一个子步的时间是 t1,时间增量 dt,那么本子步的时间应该是 t2 = t1 + dt;如果本子步不收敛,则修改 dt 为 dt1 = dt / 2,再将计算时间回退到:  t3 = t2 - dt1,重新进行计算。
6楼2013-10-29 06:58:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mederqidao

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by htbbzzg at 2013-10-29 06:58:00
不要求某个收敛准则的整个 L2 曲线都低于 CRAT 曲线,只要 L2 曲线有一点低于 CRAT 曲线,那么该收敛准则在这一个载荷子步就收敛了;如果你设置的所有收敛准则都同时满足了这个条件,那么这个载荷子步就收敛了。程序 ...

前辈,你好,我最近在做ansys非线性屈曲分析,但结果总不收敛,可以帮忙看下吗?多谢了!
地址:http://muchong.com/bbs/viewthread.php?tid=6815368
7楼2013-12-29 20:40:32
