[求助] Ansys 拟合样条曲线

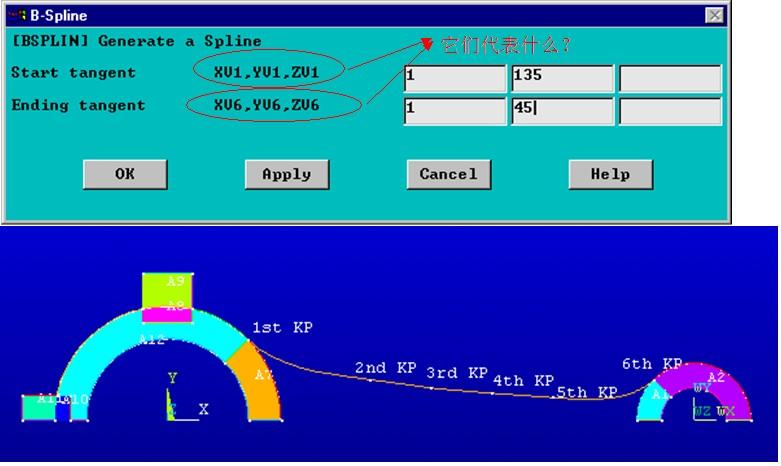

通过多个关键点按样条创建一条曲线，P1,P2,P3,P4,P5,P6是样条曲线拟合的关键点，P1,P2 - 分别为线始端和末端的关键点号。
“XV1,YV1,ZV1 - 在当前坐标系中，与线的 P1 端点相关的斜率矢量末点位置。XV2,YV2,ZV2 - 在当前坐标系中，与线的 P2 端点相关的斜率矢量末点位置。“这是什么意思？没有看懂,希望有人可以点津一下

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
查资料
1楼2012-12-10 14:35:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢应助 2012-12-10 21:11:43
月夜1546: 金币+5, ★★★很有帮助 2012-12-11 11:01:40
xv1,yv1,zv1 和 xv6,yv6,zv6 分别代表该样条曲线两端处的斜率。如果你希望该样条曲线在端点处分别与某条曲线相切，才需要这些参数，否则不要输入这些参数。
    如你的图中，KP1 和 KP 6 分别与两个圆曲线相切，那就需要给出这些值。
    如何确定这些值：假如从 KP 1 处绘制左边圆的切线，且使长度为 1 (不限于 1)，可以求出该线段在三个坐标方向的增量，就是  xv1,yv1,zv1。如果切线的长度不是 1，这三个增量的比值是一样的。同样也可以求出 KP 6 处的三个参数 xv6,yv6,zv6。
赞一下(3人) 回复此楼
2楼2012-12-10 17:34:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

月夜1546

金虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2012-12-10 17:34:02
xv1,yv1,zv1 和 xv6,yv6,zv6 分别代表该样条曲线两端处的斜率。如果你希望该样条曲线在端点处分别与某条曲线相切，才需要这些参数，否则不要输入这些参数。
    如你的图中，KP1 和 KP 6 分别与两个圆曲线相切，那 ...

谢谢您的耐心解释，在如何确定XV,YV,ZV，我没有理解如何计算，能具体举例演示一下吗？不胜感激！！！
赞一下 回复此楼
查资料
3楼2012-12-11 10:59:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月夜1546

金虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2012-12-10 17:34:02
xv1,yv1,zv1 和 xv6,yv6,zv6 分别代表该样条曲线两端处的斜率。如果你希望该样条曲线在端点处分别与某条曲线相切，才需要这些参数，否则不要输入这些参数。
    如你的图中，KP1 和 KP 6 分别与两个圆曲线相切，那 ...

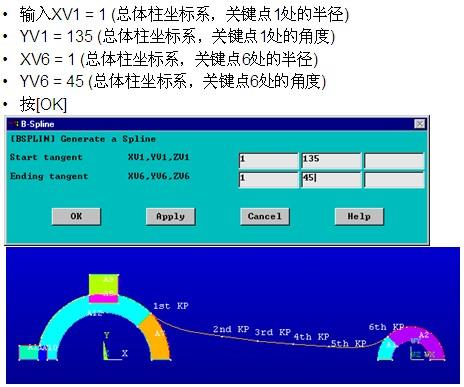

这是我教程里的操作步骤，您看看

赞一下 回复此楼
查资料
4楼2012-12-11 11:00:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
你是做的哪个教程的哪个例题？需要了解该例题的全部数据。
赞一下 回复此楼
5楼2012-12-11 16:58:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月夜1546

金虫 (小有名气)
引用回帖:
5楼: Originally posted by htbbzzg at 2012-12-11 16:58:02
你是做的哪个教程的哪个例题？需要了解该例题的全部数据。

好的，我把文件传给您
赞一下 回复此楼
查资料
6楼2012-12-12 11:03:26
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月夜1546

金虫 (小有名气)
引用回帖:
5楼: Originally posted by htbbzzg at 2012-12-11 16:58:02
你是做的哪个教程的哪个例题？需要了解该例题的全部数据。

您的邮箱是多少？我把文件发给您
赞一下 回复此楼
查资料
7楼2012-12-12 11:06:43
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

htbbzzg@163.com
赞一下 回复此楼
8楼2012-12-12 12:55:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与 2012-12-13 09:07:54
根据楼主提供的资料，发一个图给大家看看，是否能说明问题：

http://kuai.xunlei.com/d/LnU4DUJ9aibJUAQA18d?p=130497
赞一下 回复此楼
9楼2012-12-13 08:51:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月夜1546

金虫 (小有名气)
引用回帖:
9楼: Originally posted by htbbzzg at 2012-12-13 08:51:45
根据楼主提供的资料，发一个图给大家看看，是否能说明问题：

http://kuai.xunlei.com/d/LnU4DUJ9aibJUAQA18d?p=130497

在CSYS0中（XV1,YV1,ZV1）=(X,Y,Z)，在CSYS1中（XV1,YV1,ZV1）=(R,θ,H)；就拿起始点KP1说，该点的斜率k=tanα =tan135=-1（斜率只是一个值）
那如何就表示为CSYS0：-1，1    CSYS1：1，135 了？
可以表示为CSYS0：1，-1  CSYS1：100，135 吗？
就是这里不胜感激~~！
赞一下 回复此楼
查资料
10楼2012-12-13 10:29:18
