[求助] 碳纤维片材拉伸强度应力应变曲线求教？

Sample Text

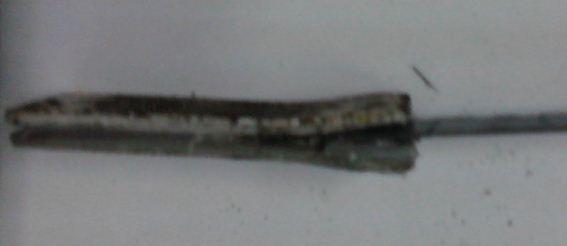

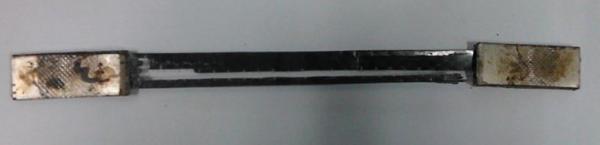

如上面的图所示：那是试样拉伸后的样子，我发现加强片总是在端部炸开或加强片拔出。重复了很久，老是做不好，请大家帮忙分析一下。谢谢。







[ Last edited by lzq1985 on 2012-10-10 at 17:25 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 2.JPG
    • 2012-10-10 17:17:22, 30.97 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-10-10 17:18:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

guoleiok

禁虫 (小有名气)
★ ★ ★
感谢参与，应助指数 +1
ant_512: 回帖置顶 2012-10-11 23:54:58
ant_512: 金币+1, 有帮助，感谢参与！ 2012-10-11 23:55:19
lzq1985: 金币+2 2012-10-12 15:56:14
本帖内容被屏蔽
10楼2012-10-11 23:20:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hwweven

至尊木虫 (知名作家)

医疗器械注册和审核

优秀版主

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
yuquanyao: 金币+1, 恩， 需要重复实验 2012-10-10 21:23:15
lzq1985: 金币+2 2012-10-11 08:30:31

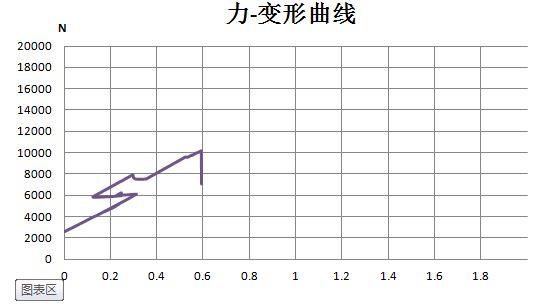

重新做过吧，哪有拉伸过程中形变还变小的。
赞一下 回复此楼
2楼2012-10-10 18:35:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzq1985

金虫 (著名写手)
引用回帖:
2楼: Originally posted by hwweven at 2012-10-10 18:35:13
重新做过吧，哪有拉伸过程中形变还变小的。

什么意思？就是这样的没重新做过。
赞一下 回复此楼
3楼2012-10-11 08:30:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwweven

至尊木虫 (知名作家)

医疗器械注册和审核

优秀版主
引用回帖:
3楼: Originally posted by lzq1985 at 2012-10-11 08:30:06
什么意思？就是这样的没重新做过。...

意思是重新测试下拉伸性能，这样的图是错误的。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
4楼2012-10-11 09:06:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ida-liu

银虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
ant_512: 金币+1, 应助奖励！、 2012-10-11 11:04:51
lzq1985: 金币+2 2012-10-11 11:33:39
由于你测试的时候，样条没有放置好，这个变形量那么小，位置放置不好，容易导致图片不好分析。。
赞一下 回复此楼
5楼2012-10-11 10:51:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzq1985

金虫 (著名写手)
引用回帖:
4楼: Originally posted by hwweven at 2012-10-11 09:06:41
意思是重新测试下拉伸性能，这样的图是错误的。
...

我这一组八根样条都是这样的，没有重做。
赞一下 回复此楼
6楼2012-10-11 11:32:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzq1985

金虫 (著名写手)
引用回帖:
5楼: Originally posted by ida-liu at 2012-10-11 10:51:56
由于你测试的时候，样条没有放置好，这个变形量那么小，位置放置不好，容易导致图片不好分析。。

我这一组八根样条都是这样的。
赞一下 回复此楼
7楼2012-10-11 11:33:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwweven

至尊木虫 (知名作家)

医疗器械注册和审核

优秀版主
引用回帖:
6楼: Originally posted by lzq1985 at 2012-10-11 11:32:46
我这一组八根样条都是这样的，没有重做。...

那就是机器本身的问题了。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
8楼2012-10-11 13:06:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaohuangdou

铁杆木虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
ant_512: 金币+1, 感谢应助 2012-10-11 23:54:43
貌似你的加强片没贴好，或夹持力太大样品不耐压，断裂发生夹持区内引起的滑移，这类样品拉伸测试不好做，需多试积累经验。
赞一下 回复此楼
9楼2012-10-11 16:53:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
