[求助] origin8.0中 将六图和在一图上？？敬请高手指点~~~

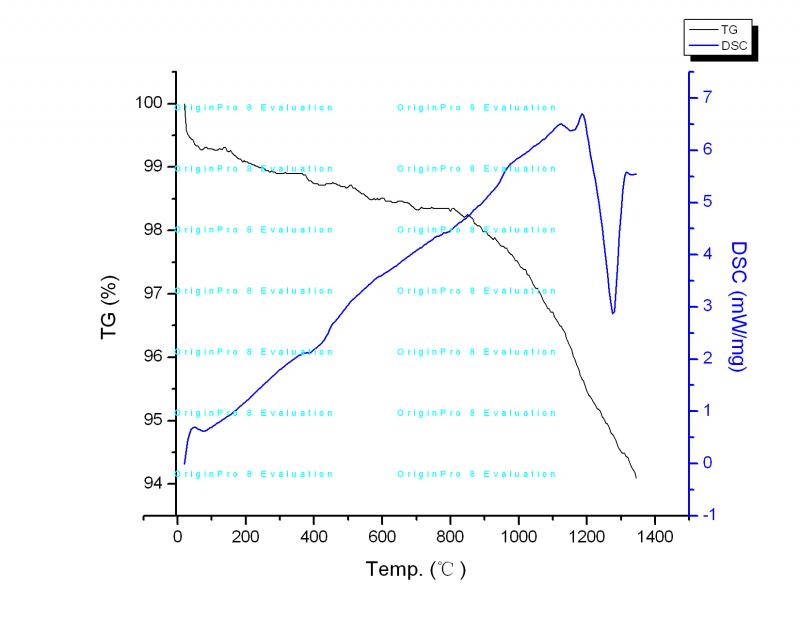

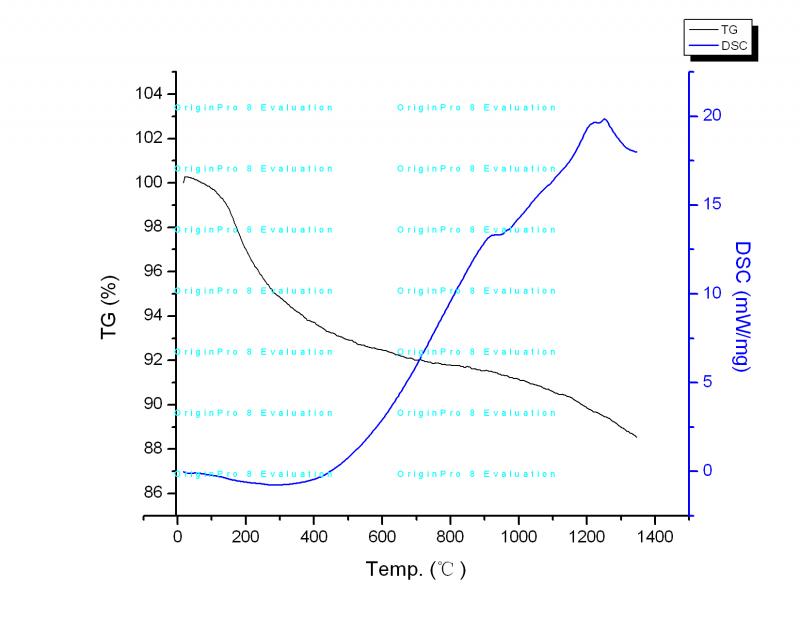

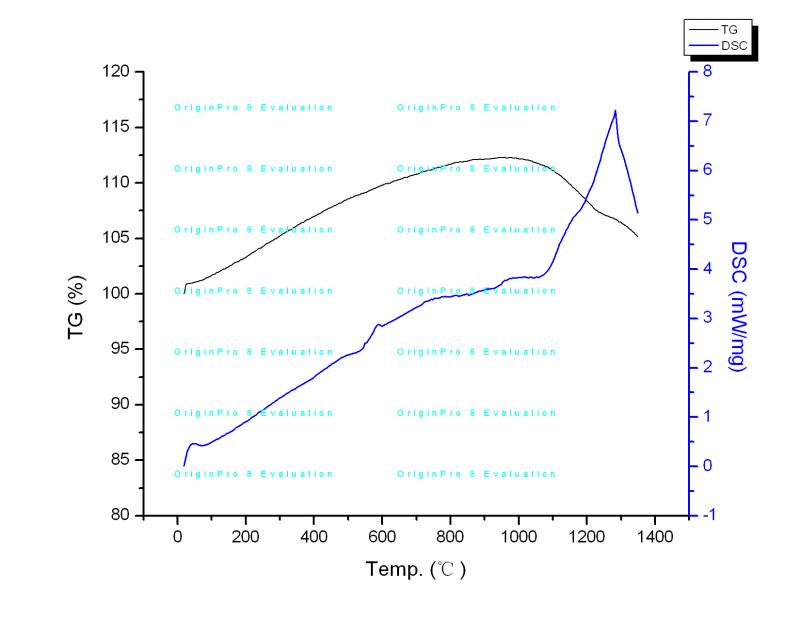

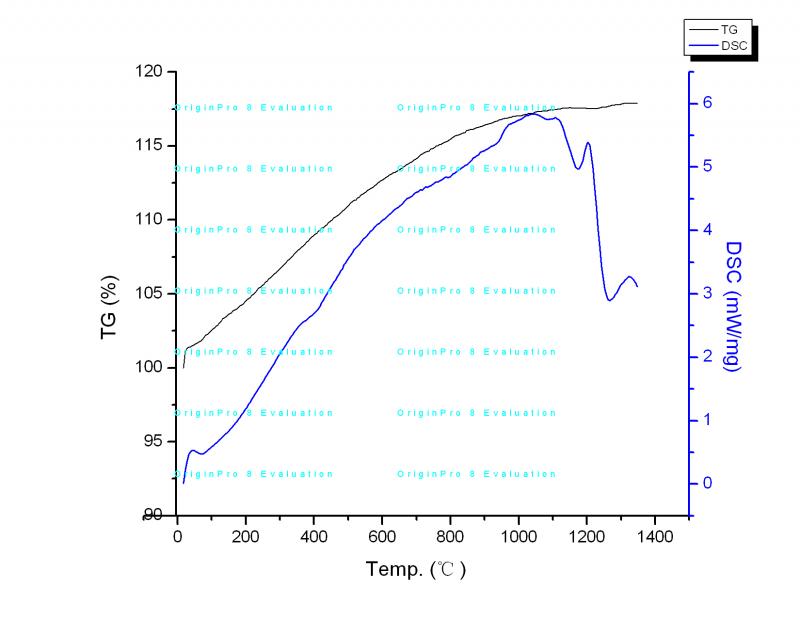

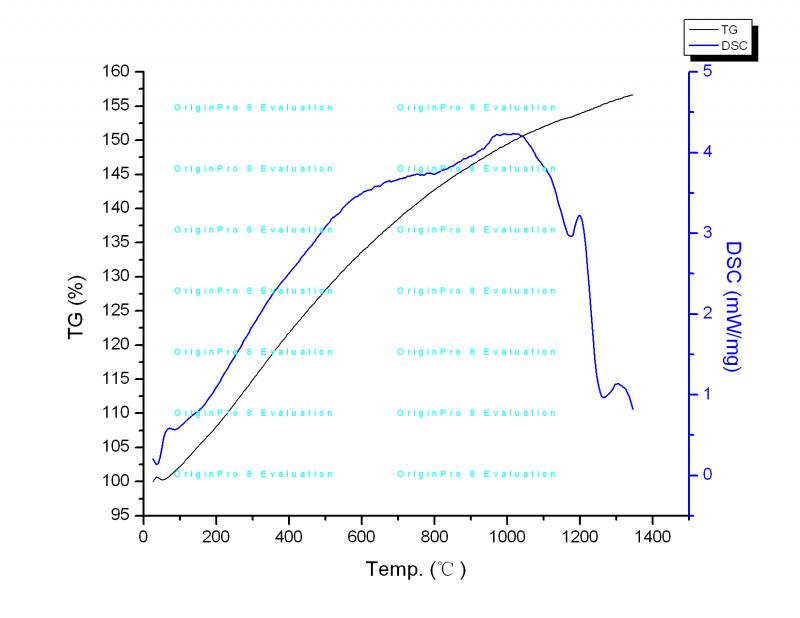

怎样在origin8.0中将六个图放在一块，这六个图中 每个图均有两个Y轴，所有的图都共有一个X轴？？？？？多谢大侠出手相助。。。。

[ Last edited by nsp27 on 2012-8-29 at 10:22 ]
回复此楼

» 收录本帖的淘帖专辑推荐

安捷伦液相

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
明确目标牵引能量 行之所想 会有所得
1楼2012-08-26 11:58:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaozi358

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wqqlb: 金币+2, ★有帮助 2012-08-26 15:11:10
先分别画好图 改成最终需要的样式 然后点工具栏的merge功能 它能把已经画好的图组合在一起 这时图选specific键 在弹出对话框里选已经画好的图 然后layout改成1列6行就行了
赞一下 回复此楼
少灌水多研究
2楼2012-08-26 12:14:30
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ailuwuya

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
楼上的这个方法对一般的图可以，但是不知道对共用X轴的行不行，我也没试过，LZ可以试一下，不行的话就用PS吧，也很方便的。
赞一下 回复此楼
3楼2012-08-26 13:51:40
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiajimu

铁杆木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
应该是组合在一起，而不是画在一起
赞一下 回复此楼
4楼2012-08-26 14:40:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqqlb

铁虫 (正式写手)
引用回帖:
2楼: Originally posted by yaozi358 at 2012-08-26 12:14:30
先分别画好图 改成最终需要的样式 然后点工具栏的merge功能 它能把已经画好的图组合在一起 这时图选specific键 在弹出对话框里选已经画好的图 然后layout改成1列6行就行了

俺您说的操作了一篇 结果显示为六个缩小的图列在了一快，不是在一个共有的两个y轴同时显示。请再不吝赐教~~·
赞一下 回复此楼
明确目标牵引能量 行之所想 会有所得
5楼2012-08-26 15:10:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaozi358

金虫 (正式写手)

【答案】应助回帖

不是太清楚你得意思 你可以给个示意图 我看看 另外 先把各个图调整好 再merge 然后即使是merge以后 图也是可以调整的
赞一下 回复此楼
少灌水多研究
6楼2012-08-26 17:52:35
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqqlb

铁虫 (正式写手)
引用回帖:
6楼: Originally posted by yaozi358 at 2012-08-26 17:52:35
不是太清楚你得意思 你可以给个示意图 我看看 另外 先把各个图调整好 再merge 然后即使是merge以后 图也是可以调整的

我不太会使这个origin8 merge之后 两个y轴 和x轴 模糊 ，像是原来几个图的轴也和在了一块，不知怎么处理才好，劳烦您再次相助了~~··
赞一下 回复此楼
明确目标牵引能量 行之所想 会有所得
7楼2012-08-26 19:48:00
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaozi358

金虫 (正式写手)

【答案】应助回帖

★ ★
wqqlb: 金币+2, ★★★很有帮助 2012-08-27 11:48:46
这个不难啊 你每个图merge之前就要删掉X轴 只留一个最底下的图的X轴 merge之后 手动调整上图X轴与下图的上边界重合 这样就好了  另外 可以设置merge后的page的大小 这样会更清晰些  比如你是6个图 所以最好把图纸设置成height比较大的那种  不然图会挤到一起 不好看
赞一下 回复此楼
少灌水多研究
8楼2012-08-26 21:44:58
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqqlb

铁虫 (正式写手)
引用回帖:
8楼: Originally posted by yaozi358 at 2012-08-26 21:44:58
这个不难啊 你每个图merge之前就要删掉X轴 只留一个最底下的图的X轴 merge之后 手动调整上图X轴与下图的上边界重合 这样就好了  另外 可以设置merge后的page的大小 这样会更清晰些  比如你是6个图 所以最好把图纸设 ...

多谢高手~·~~在此请教 如何标记合并完之后总图中 各条线，比如 在其中的label 标字母 ？？？
赞一下 回复此楼
明确目标牵引能量 行之所想 会有所得
9楼2012-08-27 11:52:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaozi358

金虫 (正式写手)

【答案】应助回帖

你可以每个图都各自标好 merge应该不会弄不见得  你不会是不会改标记的字母？ 双击就行了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

wqqlb
少灌水多研究
10楼2012-08-27 12:55:56
