[交流] 这种多层膜的结构有人见过么?希望能一起交流一下

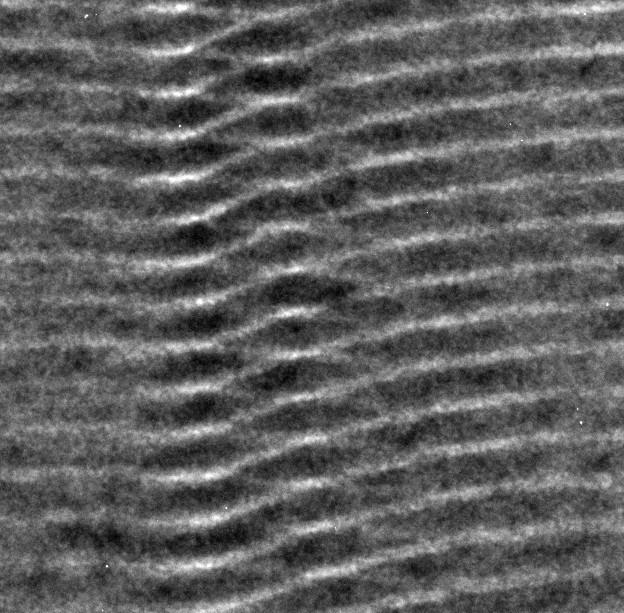

氮化物多层膜的TEM照片,出现很怪的结构,找了很久没有发现相关的文献,希望大家能提供一些文献以供参考,不知道有没有人做出来类似的结构过,或者看到过有这种方面的文献。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

AmeliaMo

新虫 (小有名气)


★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
finetx: 金币+1, 感谢交流 2012-07-06 10:32:32
是不是结晶的太厉害了呢
3楼2012-07-06 01:21:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

philosong

木虫 (著名写手)


★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
finetx: 金币+1, 璋㈣阿浜ゆ�? 2012-07-06 10:26:49
蒋青松: 金币+1, 鼓励交流 2012-07-07 10:20:54
氧化物里面还是挺常见的。
Cryst.Growth.Des-9-364-Crystal Structure of In2O3(ZnO)m Superlattice Wires and Their Photoluminescence Properties
and references therein

然后,TEM应该给出标尺的。
4楼2012-07-06 08:40:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

finetx

铜虫 (小有名气)


???????:
4?: Originally posted by philosong at 2012-07-06 08:40:53
?????????滹??????????
Cryst.Growth.Des-9-364-Crystal Structure of In2O3(ZnO)m Superlattice Wires and Their Photoluminescence Properties
and references therein

???TEM???????????

感谢???醒~但是这个看起???????你给的文献中的那??网格结构 这个是多层膜层间的一些???化
5楼2012-07-06 10:26:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

finetx

铜虫 (小有名气)


???????:
3?: Originally posted by AmeliaMo at 2012-07-06 01:21:52
?????????????????

白色层是氮化硅 应该是???晶的
6楼2012-07-06 10:27:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

finetx

铜虫 (小有名气)


打出的字怎么乱码了
7楼2012-07-06 10:28:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

finetx

铜虫 (小有名气)


引用回帖:
3楼: Originally posted by AmeliaMo at 2012-07-06 01:21:52
是不是结晶的太厉害了呢

不好意思,刚才打的字成乱码了。这个白层是氮化硅 应该是非晶态
8楼2012-07-06 10:29:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

finetx

铜虫 (小有名气)


引用回帖:
4楼: Originally posted by philosong at 2012-07-06 08:40:53
氧化物里面还是挺常见的。
Cryst.Growth.Des-9-364-Crystal Structure of In2O3(ZnO)m Superlattice Wires and Their Photoluminescence Properties
and references therein

然后,TEM应该给出标尺的。

不好意思,刚才打的字乱码……感谢提醒,这个多层膜交叉的感觉与您给的文献中的还是有较大差别的。
9楼2012-07-06 10:32:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

finetx

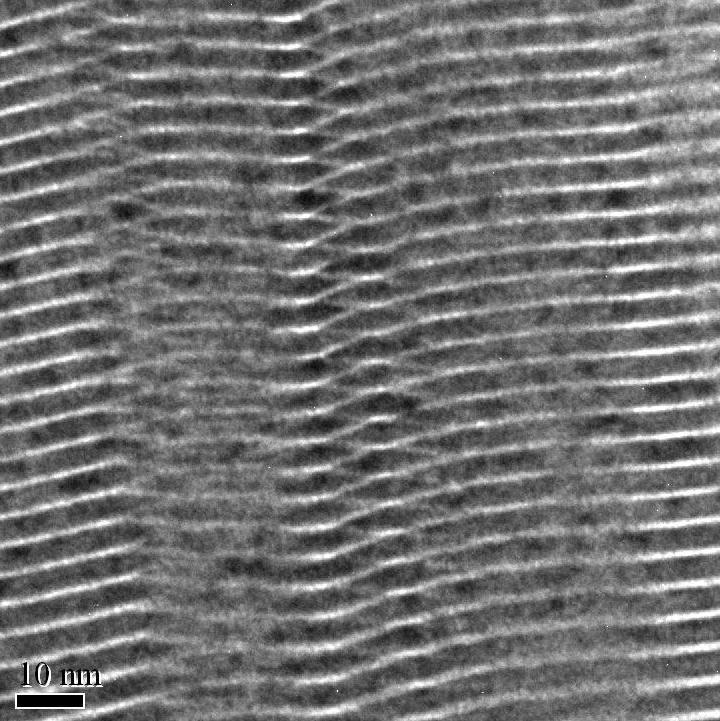

铜虫 (小有名气)


10楼2012-07-06 10:33:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
多层膜拍出这样的图片不是很正常吗?只是不知道界面为什么是弯的,而不是直的
11楼2012-07-06 21:18:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

finetx

铜虫 (小有名气)


引用回帖:
11楼: Originally posted by wu1008 at 2012-07-06 21:18:42
多层膜拍出这样的图片不是很正常吗?只是不知道界面为什么是弯的,而不是直的

是啊,主要就是想问下大家有没有见过这种界面的~
12楼2012-07-06 23:32:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

philosong

木虫 (著名写手)


★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
finetx: 金币+2 2012-07-07 15:23:52
引用回帖:
9楼: Originally posted by finetx at 2012-07-06 10:32:01
不好意思,刚才打的字乱码……感谢提醒,这个多层膜交叉的感觉与您给的文献中的还是有较大差别的。...

恩。是啊。完全不一样。开始没有标尺嘛。
对你的专业不是太熟悉.
10nm尺度的测量还是太粗糙了。看看白色层之间的是不是晶态的。
结合组分看看是不是应力及相分离或者位错导致的。相关的文献多找找。要是没有的话,可以考虑发paper了
13楼2012-07-07 09:51:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

philosong

木虫 (著名写手)


引用回帖:
11楼: Originally posted by wu1008 at 2012-07-06 21:18:42
多层膜拍出这样的图片不是很正常吗?只是不知道界面为什么是弯的,而不是直的

提供的信息严重不足。要是刻意长的多层膜。那就没有什么奇怪的了。
14楼2012-07-07 09:52:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

finetx

铜虫 (小有名气)


引用回帖:
13楼: Originally posted by philosong at 2012-07-07 09:51:47
恩。是啊。完全不一样。开始没有标尺嘛。
对你的专业不是太熟悉.
10nm尺度的测量还是太粗糙了。看看白色层之间的是不是晶态的。
结合组分看看是不是应力及相分离或者位错导致的。相关的文献多找找。要是没有的话 ...

关于这个应力我也考虑过,可是就是苦于找不到相关文献,还请多多赐教啊
15楼2012-07-07 11:11:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caiyazhi

金虫 (小有名气)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
磁控的还是别的方法,磁控大平面或者带弧结构的在转速方面调整,转比小于1或者不为整数时会出现这个结构.
16楼2012-09-06 10:27:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

finetx

铜虫 (小有名气)


引用回帖:
16楼: Originally posted by caiyazhi at 2012-09-06 10:27:36
磁控的还是别的方法,磁控大平面或者带弧结构的在转速方面调整,转比小于1或者不为整数时会出现这个结构.

磁控溅射的  求详解!!!!求文献!!!
17楼2012-09-07 15:26:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chm_zhangwm

铁杆木虫 (正式写手)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
看上去跟晶界有些像呢。但又不是结晶状态。
18楼2012-09-11 21:02:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

finetx

铜虫 (小有名气)


引用回帖:
18楼: Originally posted by chm_zhangwm at 2012-09-11 21:02:23
看上去跟晶界有些像呢。但又不是结晶状态。

还有什么高见么?
19楼2012-09-11 22:00:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xlys-forever

木虫 (著名写手)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
膜层较薄,相互扩散造成的吧?或者也可能基体的这个位置不平坦。
20楼2012-09-14 17:01:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dxl817

新虫 (初入文坛)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
你这个多层膜是什么膜知道吗?现在国外有一种多层膜,目前国内无这种多层膜,不知道你和我说的是不是一样的
21楼2012-11-08 00:45:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

finetx

铜虫 (小有名气)


引用回帖:
21楼: Originally posted by dxl817 at 2012-11-08 00:45:37
你这个多层膜是什么膜知道吗?现在国外有一种多层膜,目前国内无这种多层膜,不知道你和我说的是不是一样的

我这是氮化物多层膜,请详细讲讲你说的那种
22楼2012-11-08 09:55:45
