| 查看: 2818 | 回复: 9 | |||
[求助]
求助有关Pt/CeO2-ZrO2-SiO2催化剂的H2-TPR分析
|

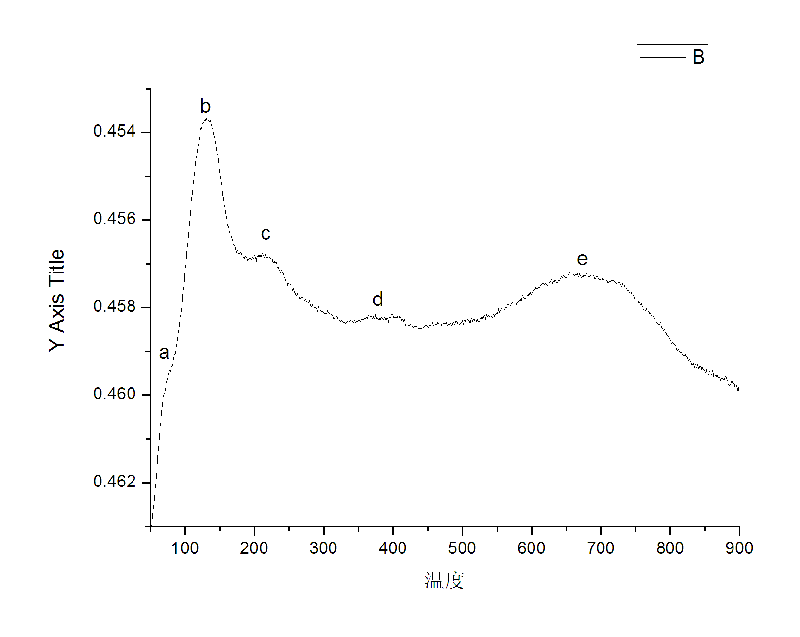

最经做了Pt/CeO2-ZrO2-SiO2催化剂的H2-TPR，请各位大侠指点一下，图上的还原峰该如何归属，谢谢啦 [ Last edited by babu on 2012-4-15 at 09:53 ] |
回复此楼» 猜你喜欢
材料/化学相关专业2026级学术/专业型硕士研究生
已经有19人回复
-
求催化作用基础第三版 （甄开吉) 课件
已经有3人回复
-
化学工程及工业化学论文润色/翻译怎么收费?
已经有90人回复
-
26年材料/化学相关专业博士研究生招生 温州大学化学与材料工程学院(26年秋季入学)
已经有0人回复
-
求助电催化剂制备，怎么在碳布表面生长PdCo合金
已经有0人回复
-
求助电催化剂制备，怎么在碳布表面生长PdCo合金
已经有0人回复
-
304求调剂
已经有3人回复
-
上海华东理工大学机械与动力工程学院先进材料与制造研究组招聘公告
已经有0人回复
-
304求调剂
已经有3人回复
-
ANSYS 静态结构 多线性随动硬化 应变值怎么计算
已经有1人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 只是改变压力的H2-TPR图
已经有5人回复
- DP法制备Au/CeO2遇到的问题
已经有4人回复
- Pt/SiO2催化剂的制备中Pt负载不上的问题
已经有9人回复
- 求助：SO42-/ZrO2催化剂的制备过程，中间需要特别注意哪些
已经有15人回复
- CuY催化剂的H2-TPR谱图分析
已经有7人回复
- 为什么TPR测出的CuO/CeO2催化剂的低温区峰面积会小于理论峰面积呢？
已经有7人回复
- 求助有关氟化物同分异构体的分析
已经有4人回复
- Pt/C催化剂负载量的测定
已经有5人回复
- 求助Ni/CeO2催化剂的H2-TPR分析
已经有6人回复
- Pt/TiB2催化剂的制备问题
已经有13人回复
- 测试Pt催化剂的电化学面积时，催化剂的质量如何选取？
已经有5人回复
- ZrO2与SiO2高温反应吗？与Al2O3呢？
已经有11人回复
- TPR图能否说明助剂的添加改善了催化剂的还原性能
已经有24人回复
- 请问现在电厂用的SCR催化剂的价格大致是多少啊
已经有8人回复
- 求助Pt spiral wire电极
已经有6人回复
- 关于Pt等贵金属性能比较的一个疑惑
已经有30人回复
- 【求助】对比Ni-Mo\Al2O3加氢精制催化剂化学吸附分析 TRD,TPR等
已经有25人回复
- 【求助】请教有关ICP分析Pt/CNT催化剂中Pt含量
已经有5人回复
- 【求助】pt催化剂有机碱氨中毒
已经有9人回复
- 【求助】TPR分析
已经有11人回复
- 【求助】CeO2的TPR问题
已经有21人回复
2楼2012-04-15 13:44:46
tangbohejin
木虫之王 (文学泰斗)
- 应助: 78 (初中生)
- 金币: 124581
- 散金: 497
- 红花: 66
- 沙发: 14
- 帖子: 120069
- 在线: 3094.2小时
- 虫号: 280555
- 注册: 2006-09-17
- 性别: GG
- 专业: 有机化工
3楼2012-04-15 13:51:15
springer0110
至尊木虫 (著名写手)
- 应助: 26 (小学生)
- 金币: 14582.8
- 散金: 130
- 红花: 3
- 帖子: 1202
- 在线: 591.3小时
- 虫号: 68076
- 注册: 2005-05-16
- 性别: GG
- 专业: 催化化学
4楼2012-04-15 16:42:55
5楼2012-04-15 16:58:23
6楼2012-04-16 00:12:20
doctorzyjunior
铜虫 (小有名气)
- 应助: 26 (小学生)
- 金币: 410.9
- 红花: 2
- 帖子: 125
- 在线: 28.8小时
- 虫号: 269488
- 注册: 2006-07-30
- 性别: GG
- 专业: 催化化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
flylrh: 金币+5, 详尽的分析，谢谢应助！ 2012-04-16 10:00:53
babu: 金币+5, ★★★很有帮助 2012-04-16 14:23:35
感谢参与，应助指数 +1
flylrh: 金币+5, 详尽的分析，谢谢应助！ 2012-04-16 10:00:53
babu: 金币+5, ★★★很有帮助 2012-04-16 14:23:35
| 应该不会没有基线，我觉得是你稳定基线的时间太短了。如果你说你的Pt分散度不好，意味着PtNPs较大，还原能力差了点，那么低温阶段的基线应该就是一条直线，不会出任何峰。只有在100°C左右才出Pt被还原的峰。负载了Pt之后的CeO2还原峰稍微复杂一点，不妨找篇文献对一对，就很容易判断了。基本上先是表面Ce4+，再是体相Ce4+，表面过程还可以分为在Pt周围的，和远离Pt的，所以正常会看到三个Ce4+到Ce3+的峰。至于XRD图上的b峰，我觉得有些tricky，是不是大得过了点，如果说a是Pt还原峰的话，那么紧接着的b是Pt周围的Ce4+的还原峰，但这个面积无法与实际可能被还原的Ce4+的量对应上，看看后面几个峰就知道了，体相的量都那么小，并且你做的是CeO2和ZrO2混合氧化物，照理说Ce4+被还原的能力会更大，所以体相的峰应该更大才合理。总之，我觉得基线实在太不好，即不平整，信噪比又很差，做这种出峰较多的TPR，务必要把基线调好。 |
7楼2012-04-16 05:36:56
ecomaterial
铜虫 (初入文坛)
- 应助: 12 (小学生)
- 金币: 93.3
- 帖子: 33
- 在线: 4.8小时
- 虫号: 1739451
- 注册: 2012-04-06
- 性别: GG
- 专业: 催化化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
flylrh: 金币+3, 感谢应助！ 2012-04-16 10:01:08
babu: 金币+5, ★★★很有帮助 2012-04-16 14:24:18
感谢参与，应助指数 +1
flylrh: 金币+3, 感谢应助！ 2012-04-16 10:01:08
babu: 金币+5, ★★★很有帮助 2012-04-16 14:24:18
|
我觉得楼上的回复还是很有道理的，出这种形状的确是基线不好。建议要么减少气体流量，要么加大催化剂用量，提高信噪比。关于Ce4+的分峰楼上已经给得很完整了，关于Pt的分峰，要注意：（1）储氢效应导致室温区~60℃出现的负峰；（2）PtOx与CeO2相互作用的还原峰要比正常的PtOx的还原峰温度更低，在100℃附近；（3）大颗粒PtO的还原峰可以高达300℃以上。供参考。 |
8楼2012-04-16 07:53:24
9楼2012-04-16 10:51:09
zyhou
专家顾问 (文坛精英)
-
专家经验: +3748 - C-EPI: 74
- 应助: 4970 (副教授)
- 贵宾: 2.947
- 金币: 39360.7
- 散金: 14624
- 红花: 415
- 帖子: 10637
- 在线: 2546.4小时
- 虫号: 373328
- 注册: 2007-05-16
- 性别: GG
- 专业: 催化化学
- 管辖: 催化
10楼2012-04-23 11:03:59
