[求助] [求助]磁性薄膜饱和磁化的计算

使用振动样品磁强计测试了FeSiB合金薄膜的磁滞回线。却不知道这么计算饱和磁化
强度是否正确？
饱和磁化为M=4.5memu
磁场单位为G（是否可以直接变为Oe?）
样品体积为V=3.36*10-6cm3
Ms=M/V=4.52*10-3emu/ 3.36*10-6cm3
        =1.345*103G=0.1345T

这样的结果和理论的相差一个数量级，哪里出错了，还是薄膜样品缺陷多，本身就小些？

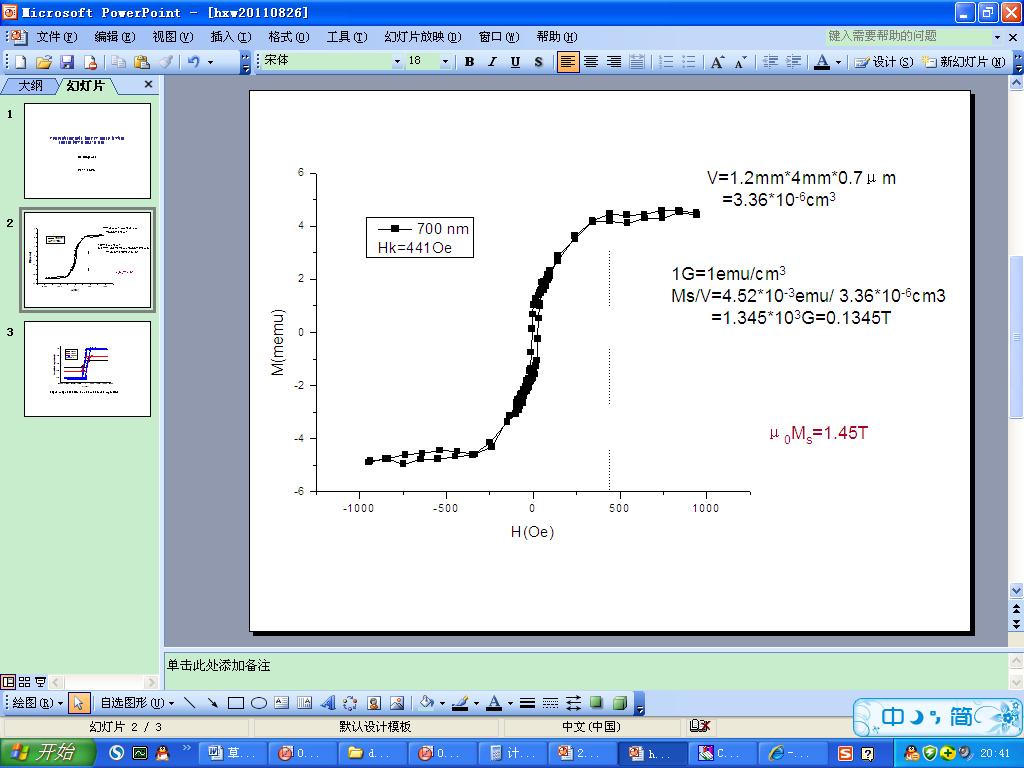

详见图片
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-08-28 20:47:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nostalgic

金虫 (小有名气)

【答案】应助回帖

hxw05180119(金币+1): 台阶仪 2011-08-30 18:09:31
薄膜的厚度很难测试准确，你用什么测的厚度？
赞一下 回复此楼
2楼2011-08-29 12:09:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nostalgic

金虫 (小有名气)

【答案】应助回帖

hxw05180119(金币+2): 磁场是沿长轴方向加的，是别人帮我测的，自己没具体操作，不懂鞍区之类的问题。 2011-09-01 15:09:25
台阶仪测厚度还是比较准确的，不过，你有没有测过原子力显微镜，薄膜的平整度如何？
你在测VSM时，切成的形状貌似是长方形，测量的时候鞍区有没有找好？磁场是沿哪个方向加的？
赞一下 回复此楼
3楼2011-08-31 13:43:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxw05180119

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by nostalgic at 2011-08-31 13:43:20:
台阶仪测厚度还是比较准确的，不过，你有没有测过原子力显微镜，薄膜的平整度如何？
你在测VSM时，切成的形状貌似是长方形，测量的时候鞍区有没有找好？磁场是沿哪个方向加的？

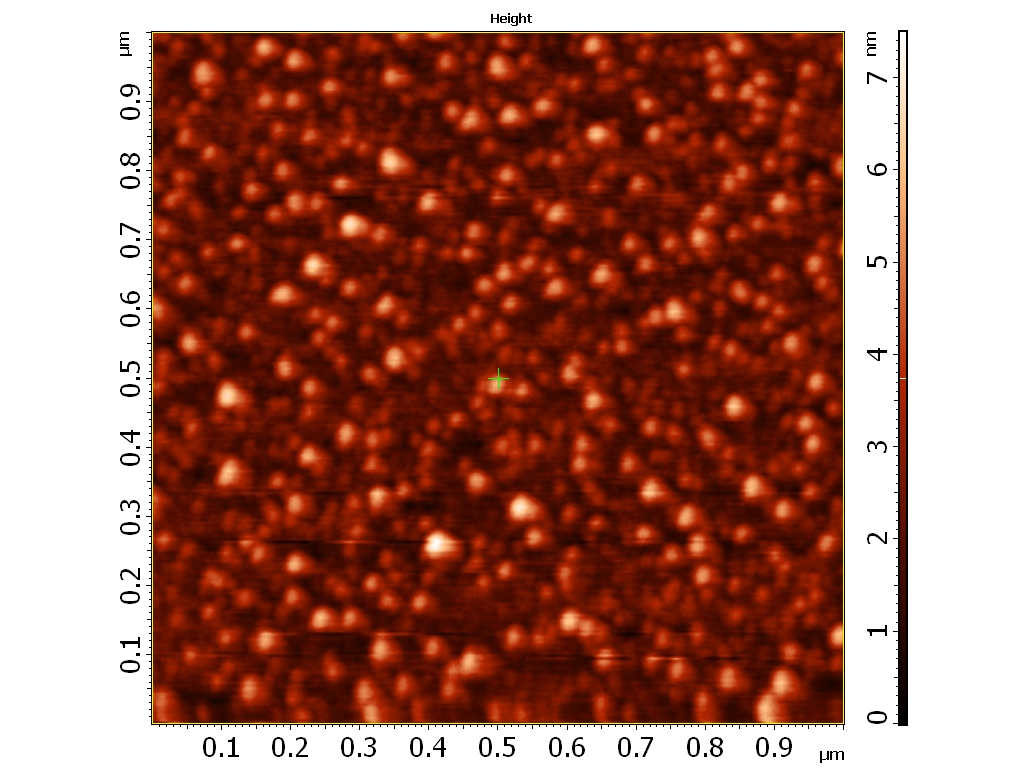

原子力测试的时候，小区放大还是平整的；只是扫磁畴等操作常使得样品很脏，有些区域有大颗粒（应该不是膜本身的）。

关于饱和磁化计算，如果我用SI单位计算：
emu=10e-3A*m2
V=3.36*10e-12m3
Ms=M/V=4.52*10e-6A*m2/ 3.36*10e-12m3=1.345*10e6A/m
u0Ms=4*3.1415926*10e-7*Tm/A*1.345*10e6A/m=1.69T.
这样比理论值偏大一些，是否就正常了，但两中算法为什么有差异，是不是我哪里还是错了，还有，有人算Ms=M/V/4pi是怎么回事？
赞一下 回复此楼
4楼2011-09-01 15:21:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nostalgic

金虫 (小有名气)

【答案】应助回帖

hxw05180119(金币+2): 谢谢。我怎么见钟文定《技术磁学》P7页说1guasss=emu/cc;是单位制不一样吗？ 2011-09-02 11:52:38
引用回帖:
4楼: Originally posted by hxw05180119 at 2011-09-01 15:21:26:
原子力测试的时候，小区放大还是平整的；只是扫磁畴等操作常使得样品很脏，有些区域有大颗粒（应该不是膜本身的）。

关于饱和磁化计算，如果我用SI单位计算：
emu=10e-3A*m2
V=3.36*10e-12m3
Ms=M/V=4.52* ...

是上面计算的时候，单位换算出了问题，下面计算的这个是正确的
赞一下 回复此楼
5楼2011-09-01 22:15:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nostalgic

金虫 (小有名气)
http://gravmag.ou.edu/readings/mag_units.html
赞一下 回复此楼
6楼2011-09-02 16:46:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wbcui

至尊木虫 (知名作家)
引用回帖:
5楼: Originally posted by nostalgic at 2011-09-01 22:15:53:
是上面计算的时候，单位换算出了问题，下面计算的这个是正确的

此楼的换算是正确的

楼主单位搞错了，磁场单位是Oe，不是Gs, Gs是磁化强度的单位，
只是，有些vsm是用电铁加磁场，也就是用电铁的表面磁通量作为磁场，因为磁通量以高位为单位，在高斯单位之中，高斯和奥斯特数值相等，也就当成了磁场的大小，也即是楼主所说了，可以直接当Oe了
赞一下(1人) 回复此楼
7楼2011-12-13 00:18:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxw05180119

铜虫 (小有名气)
引用回帖:
938034楼: Originally posted by nostalgic at 2011-09-01 22:15:53
是上面计算的时候，单位换算出了问题，下面计算的这个是正确的
b6/42/300886_1314886477_305.png
...

第一条应该是 emu/cc=4pi*gauss
赞一下 回复此楼
8楼2012-05-27 16:33:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dfc2009

银虫 (正式写手)
引用回帖:
4583466楼: Originally posted by hxw05180119 at 2012-05-27 16:33:24
第一条应该是 emu/cc=4pi*gauss...

何以见得？
回复此楼
9楼2012-10-17 19:54:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxw05180119

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by dfc2009 at 2012-10-17 19:54:54
何以见得？...

6楼链接中有如下文字
The conversion factors for the four terms are
(B) 1 T = 10e4G
(H) 1A/m = 4p x 10e-3Oe
(J) 1 T = 10e4/4pi emu/cm3
(M) 1 A/m = 10e-3 emu/cm3
B和J是同量纲的，
1 T = 10e4G=10e4/4pi emu/cm3
故4pi*G=1emu/cm3
赞一下 回复此楼
10楼2013-06-16 19:13:05
