[求助]

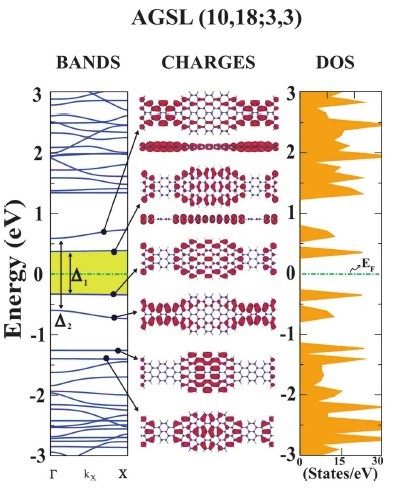

下图是怎么做的
|
请问下图中charge是如何与能带图中的带对应起来的？怎么做局部的电荷啊？在电荷密度图上能看出来什么性质啊？ |
回复此楼» 猜你喜欢
上海工程技术大学【激光智能制造】课题组招收硕士
已经有6人回复
-
带资进组求博导收留
已经有11人回复
-
自荐读博
已经有5人回复
-
求个博导看看
已经有16人回复
-
上海工程技术大学张培磊教授团队招收博士生
已经有4人回复
-
求助院士们，这个如何合成呀
已经有4人回复
-
临港实验室与上科大联培博士招生1名
已经有9人回复
-
需要合成515-64-0，50g，能接单的留言
已经有4人回复
-
写了一篇“相变储能技术在冷库中应用”的论文，论文内容以实验为主，投什么期刊合适？
已经有6人回复
-
最近几年招的学生写论文不引自己组发的文章
已经有11人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 如何分析下图中的ＰＤＯＳ
已经有4人回复
- 要加热到220度，用什么介质油浴呢？还有扎的氮气球怎么做的？
已经有7人回复
- 有没有对DMA很熟悉的，帮忙看一下图吧
已经有30人回复
- 请看这个电子密度图是如何做的呀？
已经有6人回复
- 谁能告诉我，加标回收到底要怎么去做。。。唉。。。咦。。。
已经有5人回复
- gis中矢量化地质图，其中的图列怎么做？
已经有4人回复
- 帮忙看下图上“工”是什么意思？是最大、最小值吗？origin怎么弄上去的？谢谢！
已经有11人回复
- 求助，请问用Origin如何做出下图中的那种颜色渐变条
已经有8人回复
- 【求助】红外 DRIFTS 怎么借助Harrick温控仪做到线性控温
已经有16人回复
- 【求助】请教如何做下图的等高图/等值图？
已经有4人回复
- 【求助】怎样对材料上的细胞做荧光染色
已经有7人回复
zhouqihanshu
木虫 (正式写手)
爱我所爱
- 应助: 1 (幼儿园)
- 金币: 9191.6
- 散金: 123
- 红花: 7
- 帖子: 967
- 在线: 254.1小时
- 虫号: 1243882
- 注册: 2011-03-24
- 性别: GG
- 专业: 光谱分析
2楼2011-07-25 08:55:31
3楼2011-07-25 09:54:26
【答案】应助回帖
★ ★ ★
franch(金币+3): 谢谢回帖交流 2011-07-25 12:42:02
李佳佳佳(金币+1): 2011-07-30 17:52:41
franch(金币+3): 谢谢回帖交流 2011-07-25 12:42:02
李佳佳佳(金币+1): 2011-07-30 17:52:41
|
看说明书吧 里面有讲的 给你中文的，转载别人的http://hi.baidu.com/heyi87/blog/ ... 791e94b2b7dc89.html |
4楼2011-07-25 10:36:08
jaymimi
木虫 (正式写手)
.
- 应助: 2 (幼儿园)
- 金币: 1979.7
- 散金: 5
- 红花: 1
- 帖子: 803
- 在线: 153.6小时
- 虫号: 1352370
- 注册: 2011-07-21
- 性别: GG
- 专业: 微生物生理与生物化学
【答案】应助回帖
franch(金币+2): 谢谢回帖交流 2011-07-25 12:43:15
bingmou(金币-2): 转载请注明来源！而且转载内容与本贴无关 2011-07-26 09:00:00
李佳佳佳(金币+1): 2011-07-30 17:53:04
bingmou(金币-2): 转载请注明来源！而且转载内容与本贴无关 2011-07-26 09:00:00
李佳佳佳(金币+1): 2011-07-30 17:53:04
|
如从上面的HF分子的σ键电子密度差图Δρ，并参照MO系数来看,这个σ键可以分析为三个内含： 第一、原子以基组形式参与成键，这基组或者可以看作是广义的杂化。 对于成键来说，基组一方面是为了弥合不同AO的波形的差距，融合成平滑、完整、统一的MO，另一方面是为了应对键间电子向键轴的聚集、收缩和原子之间的电子转移。 基组不仅是计算需要的一组数学表达式，当它们分配了系数、安排了电子，它就形成了一个新的广义杂化的空间AO，是具有能级值或说是电负性的，是有确定物理意义的，它是成键电子的载体、基础。 第二、电子在不同电负性原子之间转移。 从HF分子Δρ图可以清楚地看到，H缺失了大量的电子，导致电负性升高；F增加了大量的电子，导致电负性降低，直至二者电负性相等、均衡。 有趣的是，通常说sp杂化，用增大的一瓣去成键以增大重叠能力。但在HF中，MO的基组中s、p却是反位相的杂化，即HF以缩小的一瓣去成键，而用增大的一瓣去装转移过来的过多电子，这转移电子妥善安排在离键区远的外面集结。 第三、电子向键中间中移。 从HF分子Δρ图看，在H和F之间也有明显的电子聚集。这是人所共知的成键的关键表征。 此外，这种电子往键中间聚集、形成对二核的屏蔽加强，会减小原子核之间的排斥力，有利于降低体系的总体能量。 然而，所有上面这一些图形功能，单从gs03 cube并不能直接、方便地得到。 对于G03来说，它的cubegen是能作density和Orbitals等的空间格点的。 但是它的density（ρ）只是全分子的，分子的所有MO的电子密度加和，还自然包含分子中的1S、2S轨道，用图形展示出来是一个圆滚滚的样子，很难说明什么，也不利作密度差。 我们常常需要考察的是分子成键的单个特定的MO（或者孤对电子MO等）。 而G03的cubegen不能作某个MO的ρ，将某个MO的cube输入到cubman也不能作平方运算作成ρ，因为cubman缺少平方运算。 而且cubegen的空间数值格点输出文件，是没有坐标的。它的坐标隐含在输出文件的开始部分：空间网格每个边的格点数、空间格点的起始点、格点间隔。除了与其配套的软件外，其它软件很难用这个数据加工或作图。 Sobereva 博士专门开发的gsgrid程序就是为解决上述问题制作的，它把格点文件的数据提取出来，附上每个数据点的坐标。可以选取指定的XY/YZ/XZ平面，得到这个平面上的数据点以便做等值线图（MO图、ρ图），或对数据进行各种运算加工（作平方、作差值等），然后再作等值线图（Δρ图）。 gsgrid程序附有详细的使用说明，一看就会。 而进入高超的sigmaplot中作等值线，更是功能强大、得心应手！ |
5楼2011-07-25 10:54:23
uuv2010
荣誉版主 (职业作家)
- 1ST强帖: 6
- 应助: 160 (高中生)
- 贵宾: 3.14
- 金币: 3679.7
- 散金: 5802
- 红花: 79
- 沙发: 35
- 帖子: 4560
- 在线: 915.2小时
- 虫号: 966216
- 注册: 2010-03-09
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
- 管辖: 第一性原理
6楼2011-07-25 16:11:14
7楼2011-07-25 22:02:31
8楼2011-07-25 22:08:32
dxcharlary
专家顾问 (职业作家)
-
专家经验: +83 - 1ST强帖: 2
- 应助: 251 (大学生)
- 金币: 10399.6
- 散金: 155
- 红花: 65
- 帖子: 3137
- 在线: 757.1小时
- 虫号: 936718
- 注册: 2010-01-04
- 专业: 凝聚态物性I:结构、力学和
- 管辖: 第一性原理
★
mazuju028(金币+1): 谢谢交流 2011-07-31 22:24:47
mazuju028(金币+1): 谢谢交流 2011-07-31 22:24:47
|
Band decomposed http://blog.sina.com.cn/s/blog_5f15ead20100h5iu.html 不过搞不清楚这种图有什么作用，或者能说明什么东西。 |
9楼2011-07-26 10:32:22
