应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 测试表征 » 有没有对DMA很熟悉的，帮忙看一下图吧
311/4返回列表1234下一页
查看: 2820  |  回复: 30
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wuguifen

金虫 (正式写手)

[求助] 有没有对DMA很熟悉的，帮忙看一下图吧

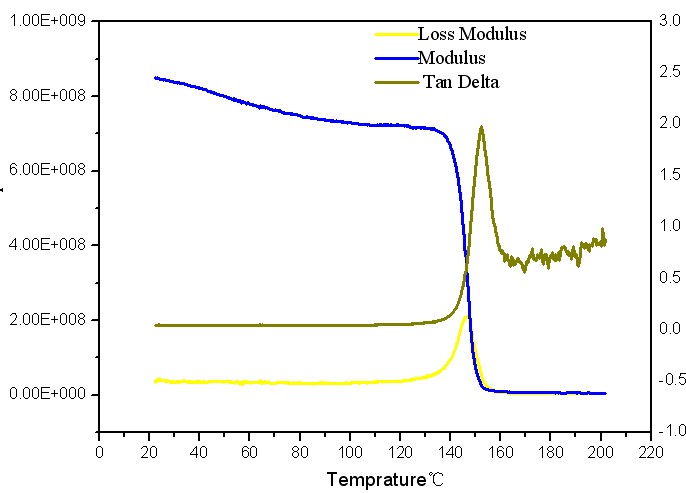

最近做DMA测试，可是不太会分析，帮忙看一下，为什么最后储存模量为零了，测完之后拿出来样品之后看了一下没什么变化，选择的是拉伸模式

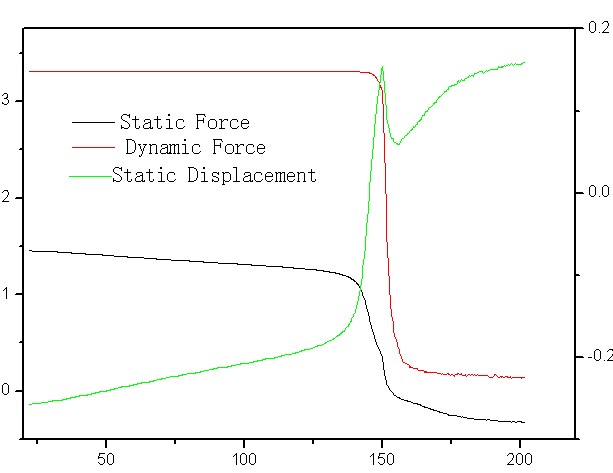

下面这个图是不是不太重要




[ Last edited by wuguifen on 2011-11-1 at 16:58 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
幸福，就是你爱的人、爱你的人都平安健康
1楼2011-11-01 16:54:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zznjut

荣誉版主 (文坛精英)

万里独行之江湖散人

优秀版主

【答案】应助回帖

★
wgs8136(金币+1): 欢迎常来交流 ~ 2011-11-01 18:31:25
通常储能模量是指的材料刚性的标准，你材料过了Tg后，变软，模量低很正常。
赞一下(1人) 回复此楼
禾口言皆土也王求
2楼2011-11-01 17:26:27
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuguifen

金虫 (正式写手)
引用回帖:
2楼: Originally posted by zznjut at 2011-11-01 17:26:27:
通常储能模量是指的材料刚性的标准，你材料过了Tg后，变软，模量低很正常。

但是，我看了跟我做类似聚合物的文献，人家做完测试之后还有很高的储存模量，这是为什么
赞一下 回复此楼
幸福，就是你爱的人、爱你的人都平安健康
3楼2011-11-01 18:05:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

saintarone

新虫 (小有名气)
★
wgs8136(金币+1): 欢迎常来交流 ~ 2011-11-01 21:39:25
有无增强材料?分子结构中刚性基团像苯环之类的比例大不大？
赞一下(1人) 回复此楼
4楼2011-11-01 20:43:26
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuguifen

金虫 (正式写手)
引用回帖:
4楼: Originally posted by saintarone at 2011-11-01 20:43:26:
有无增强材料?分子结构中刚性基团像苯环之类的比例大不大？

没有增强材料，这个测得聚合物的结构式
赞一下 回复此楼
幸福，就是你爱的人、爱你的人都平安健康
5楼2011-11-01 21:25:01
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Dragon7663

银虫 (正式写手)

【答案】应助回帖

★
wuguifen(金币+3): 2011-11-01 21:35:55
wgs8136(金币+1): 欢迎常来交流 ~ 2011-11-01 21:39:44
机器不行，最后的储能模量代表材料交联密度，不会为零，为零的含义是该材料热塑或者溶化。建议调试一下机器或者重新换样品测试，还不行的话就换机器。
赞一下(1人) 回复此楼
少扯咸蛋，开饭！~
6楼2011-11-01 21:26:57
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuguifen

金虫 (正式写手)
引用回帖:
6楼: Originally posted by Dragon7663 at 2011-11-01 21:26:57:
机器不行，最后的储能模量代表材料交联密度，不会为零，为零的含义是该材料热塑或者溶化。建议调试一下机器或者重新换样品测试，还不行的话就换机器。

对啊，我觉得是不是有可能拉伸的时候样条较滑，然后出来了呢，熔化不可能因为样条我拿出来的时候还是原来的样子，还有就是测试老师剪好样条之后输入数据之后又把样条剪去一块，他也没改数据，我觉得这也应该有很大影响吧
赞一下 回复此楼
幸福，就是你爱的人、爱你的人都平安健康
7楼2011-11-01 21:35:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zznjut

荣誉版主 (文坛精英)

万里独行之江湖散人

优秀版主

【答案】应助回帖

★
wuguifen(金币+3): 2011-11-01 21:57:40
wgs8136(金币+1): 欢迎常来交流~ 2011-11-03 09:09:30
引用回帖:
3楼: Originally posted by wuguifen at 2011-11-01 18:05:51:
但是，我看了跟我做类似聚合物的文献，人家做完测试之后还有很高的储存模量，这是为什么

你的样熔了吗？如果已经化开了，当然模量趋于0
如果是夹具的问题，样品松了也米有模量啊
赞一下(1人) 回复此楼
禾口言皆土也王求
8楼2011-11-01 21:44:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuguifen

金虫 (正式写手)
引用回帖:
8楼: Originally posted by zznjut at 2011-11-01 21:44:33:
你的样熔了吗？如果已经化开了，当然模量趋于0
如果是夹具的问题，样品松了也米有模量啊

样没熔，还是原来的样子，但是是不是有可能刚开始的时候拉申的力不强，没拉出来，但随着力的增强最后就拉出来了呢？
赞一下 回复此楼
幸福，就是你爱的人、爱你的人都平安健康
9楼2011-11-01 21:57:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zznjut

荣誉版主 (文坛精英)

万里独行之江湖散人

优秀版主

【答案】应助回帖

引用回帖:
9楼: Originally posted by wuguifen at 2011-11-01 21:57:12:
样没熔，还是原来的样子，但是是不是有可能刚开始的时候拉申的力不强，没拉出来，但随着力的增强最后就拉出来了呢？

那玩意按理说是越拉越紧啊
拉伸模式是给样品一个循环的力，我做过的样是过了玻璃化转变后，样品变形了。照理说样品应该变形。我记得有个gap值大于这个值，样品甚至快断了，值是不准的。
你的样品应该很硬吧，你可以做个弯曲模式的DMTA。排除夹具的影响
赞一下 回复此楼
禾口言皆土也王求
10楼2011-11-01 22:26:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 wuguifen 的主题更新
311/4返回列表1234下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
