[求助] 【急求助】Raman、PL对材料结构的分析

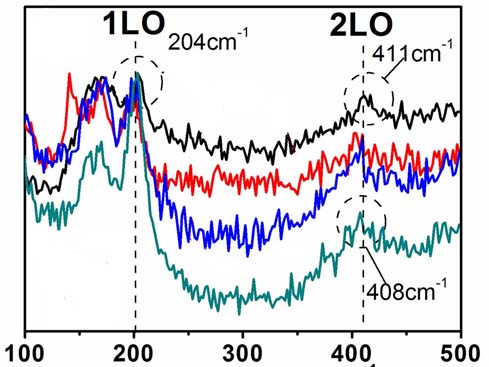

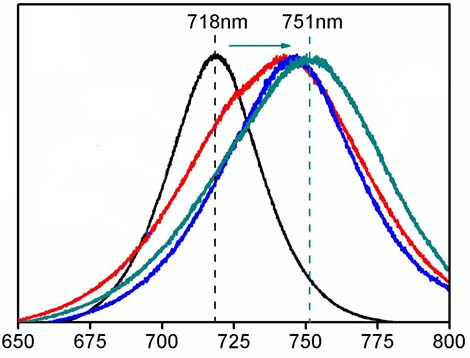

我做的材料是CdSe:Ga NWs。下图分别是Raman和PL谱,其中黑色线标识的是纯的CdSe NWs,红、蓝、绿色线依次为由于温度升高而导致掺杂浓度增强的CdSe:Ga NWs。这其中,除了低温下合成出来的CdSe:Ga NWs为闪锌矿结构外,余下的三种纳米线均为铅锌矿结构。
    现在的问题是,除了在PL谱中由于掺杂逐渐的增强而导致显著的峰移外。Raman及PL谱均未显示出针对纳米线结构变化而有的响应变化。我该怎么解释这一原因?
    此外,我当时做PL谱时缺滤波片,只扫了400到800一段,结果掺杂的CdSe:Ga的谱不完整,少了段尾巴。按说没滤波的话,800往后的一段该有个噪声吧,且CdSe的本征峰就在720纳米的位置,把800朝后的一段加上去对PL的分析也没实际意义。我该怎么说明啊?

    十分感谢!


回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zdtlr

木虫 (小有名气)


xjajx(金币+1): 鼓励有价值回复 2011-07-17 17:18:51
拉曼体现的是电磁波与晶格振动模的耦合 基本计算时只考虑原子-原子 原子-电子作用 会忽略电子-电子作用部分

PL是体现电子结构 基本忽略原子

粗浅理解 期待高手解释
2楼2011-07-17 16:46:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SCU_magiclee

铁杆木虫 (正式写手)

硅材料研发人员

【答案】应助回帖

★ ★
nuaajsh(金币+2): 鼓励交流 2011-08-29 22:31:46
引用回帖:
Originally posted by zip021 at 2011-07-17 16:15:12:
我做的材料是CdSe:Ga NWs。下图分别是Raman和PL谱,其中黑色线标识的是纯的CdSe NWs,红、蓝、绿色线依次为由于温度升高而导致掺杂浓度增强的CdSe:Ga NWs。这其中,除了低温下合成出来的CdSe:Ga NWs为闪锌矿结构外 ...

你没把问题说明白啊,你想得到什么“神奇”的变化吗?你的Raman和PL相互自洽啊,说明确实是掺杂进入晶格了。你自己也分析到了,Raman峰随温度变化而增强,PL也跟着移动,估计继续延长时间或者提高温度就会变成另一种相,PL也会更加红移。再配个XRD的数据,就很充分了。当然,如果能来个HRTEM,把Ga找到,或者是继续相变后,新相的另一套点阵,那就完全OK了。典型的CVD制备-掺杂-机理类文章啊,数据很全了,好好写写,发个materials letters吧。。。愚见
是金子总会发光!!!
3楼2011-07-17 23:05:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zip021

金虫 (初入文坛)

引用回帖:
Originally posted by SCU_magiclee at 2011-07-17 23:05:09:
你没把问题说明白啊,你想得到什么“神奇”的变化吗?你的Raman和PL相互自洽啊,说明确实是掺杂进入晶格了。你自己也分析到了,Raman峰随温度变化而增强,PL也跟着移动,估计继续延长时间或者提高温度就会变成 ...

我的问题是:为什么材料的晶相发生显著的变化后(一个是六角、另一个是立方),但拉曼谱上没有响应的区别啊?

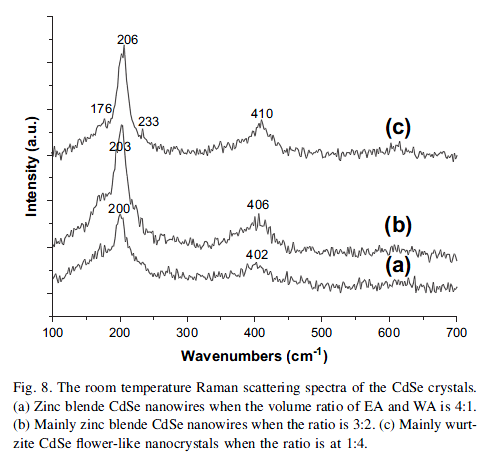

    我刚找到一篇文献上的拉曼谱也无法区别晶相上的变化。对此,有什么理论解释吗?
    还有就是,我做PL时就扫到800,文献什么的一半也就做到这个范围为止的。现在看起来峰型不够对称,右边像少了一块似的。我是用325的激光扫的,没用滤波片,好像是说在800之后有个大噪声。我该怎么专业点的解释呢?

   烦请帮忙解释一下啦。谢谢!

4楼2011-07-18 21:39:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SCU_magiclee

铁杆木虫 (正式写手)

硅材料研发人员

【答案】应助回帖


nuaajsh(金币+1): 鼓励交流 2011-08-29 22:31:55
引用回帖:
Originally posted by zip021 at 2011-07-18 21:39:46:
我的问题是:为什么材料的晶相发生显著的变化后(一个是六角、另一个是立方),但拉曼谱上没有响应的区别啊?
    我刚找到一篇文献上的拉曼谱也无法区别晶相上的变化。对此,有什么理论解释吗?
    还有就 ...

先申明哈,我对CdSe不是很了解,但是我想知道,你要看相变,为什么不看XRD呢?还有,PL明显宽化啊,你可以解谱,我猜想是一个CdSe的带间发射荧光峰和一个CdSe中的Ga杂质能级上的电子和价带空穴的复合辐射。PL峰宽化,说明不是纯相的CdSe,就是因为有掺杂。我不是内行哈,随口一说,你要去伪存真哈
是金子总会发光!!!
5楼2011-07-18 22:33:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zip021

金虫 (初入文坛)

引用回帖:
Originally posted by SCU_magiclee at 2011-07-18 22:33:13:
先申明哈,我对CdSe不是很了解,但是我想知道,你要看相变,为什么不看XRD呢?还有,PL明显宽化啊,你可以解谱,我猜想是一个CdSe的带间发射荧光峰和一个CdSe中的Ga杂质能级上的电子和价带空穴的复合辐射。PL峰 ...

XRD上能区别两种晶相来。sem、hrtem及xps在高掺杂条件下,也均能测出Ga的存在。现在,我遇到的问题是,我指出随着合成温度的变化,生成物的结构会发生规律性的变化。而且相对于微量掺杂而言,纳米线的结构所发生的要显著的多。但拉曼谱上对材料结构、成分的变化均无响应,这合理吗?该如何解释呢?
    烦请赐教。谢谢。
6楼2011-07-20 00:49:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zdtlr

木虫 (小有名气)

【答案】应助回帖

你的意思是不是你把一个六方相通过掺杂逐渐掺成四方的(或者反过来)
现在的问题是你从拉曼上看不出结构变化带来的影响?然后要说明原因?
7楼2011-07-20 09:37:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zip021

金虫 (初入文坛)

引用回帖:
Originally posted by zdtlr at 2011-07-20 09:37:41:
你的意思是不是你把一个六方相通过掺杂逐渐掺成四方的(或者反过来)
现在的问题是你从拉曼上看不出结构变化带来的影响?然后要说明原因?

对,就是这个意思。
我在XRD找到了两者、hrtem的衍射上则存在孪晶(低温合成的样品)
但在拉曼和PL上对于晶格的变化则没有相应的体现
这个该怎么解释呢?求赐教。
8楼2011-07-20 22:09:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zdtlr

木虫 (小有名气)

【答案】应助回帖

引用回帖:
Originally posted by zip021 at 2011-07-20 22:09:53:
对,就是这个意思。
我在XRD找到了两者、hrtem的衍射上则存在孪晶(低温合成的样品)
但在拉曼和PL上对于晶格的变化则没有相应的体现
这个该怎么解释呢?求赐教。

对于你这一系列的两个极端 六方和立方 测过 没有区别?
文献中对于这两个相的报道也是没区别?
9楼2011-07-21 08:18:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whgcdxkj

铁虫 (小有名气)

【答案】应助回帖

★ ★
nuaajsh(金币+2): 鼓励交流 2011-08-29 22:33:23
我觉得呢,你对PL和Raman的原理不了解。拉曼跟红外类似,它是用来研究成键结构、种类的,你的材料除了晶型结构不同外,不存在价键的不同,那拉曼图应该基本相同,不会又变化;对于PL,是用来研究光激发后,电子的跃迁途径的,这跟材料的表面结构相关,晶型的不同会影响PL的位置的。对于你说的800后有大噪声是应为,PL仪器对激发光的倍数光都会有响应,而又噪声。
天道酬勤;机会总是青睐有准备的人
10楼2011-07-21 20:29:23
