| 查看: 2030 | 回复: 1 | |||
[交流]
MS 建掺杂模型的问题已有1人参与
|
|

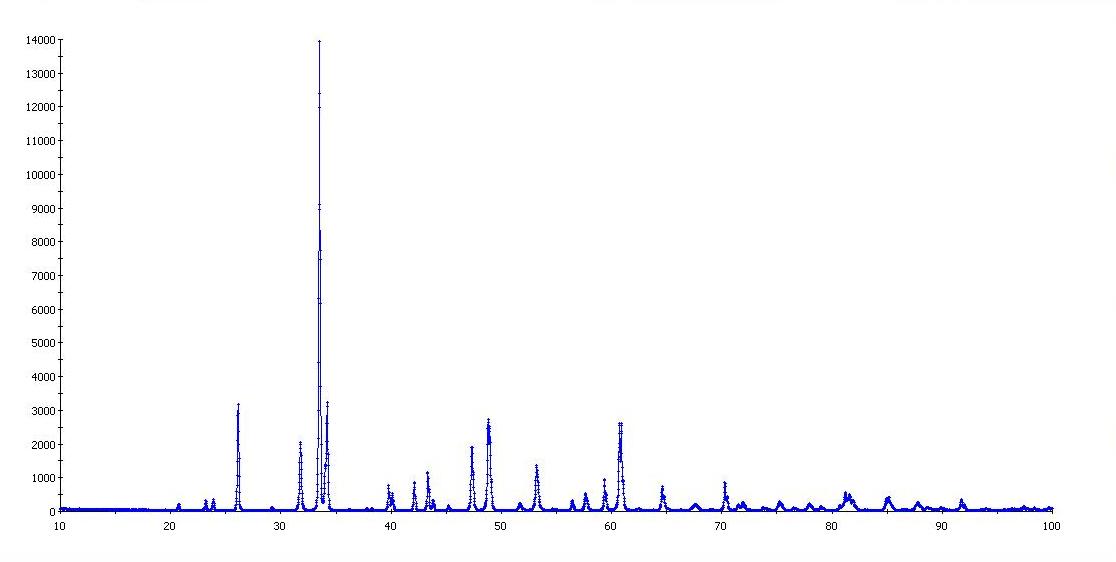

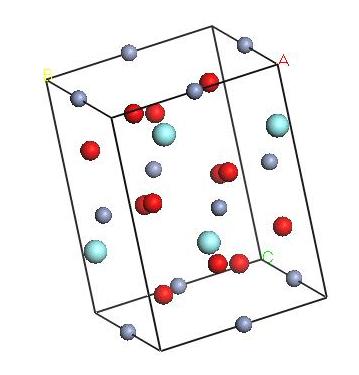

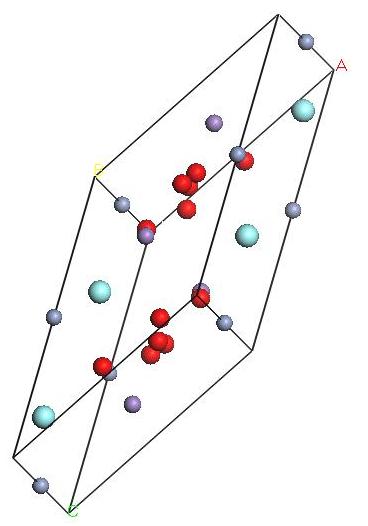

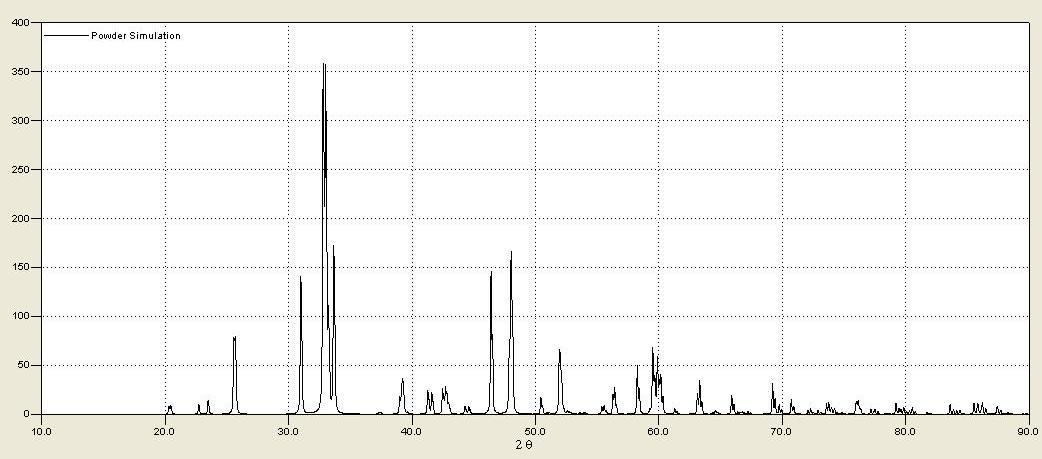

在YCrO3中进行B位替换了50%的Mn，变成YCr0.5Mn0.5O3，替换的原子位置选择为相邻B位为不同元素离子，所以，原来YCrO3结构是(A图) P b n m alpha 90 beta 90 gamma 90 Z 4 a 5.274 b 5.518 c 7.54 volume 219.429 Y1 Y3+ -0.019 0.068 0.25 Cr1 Cr3+ 0 0.5 0 0 O1 O2- 0.111 0.461 0.25 O2 O2- -0.307 0.307 0.058 进行掺杂替换(过程是先Make P1，之后选择Cr原子进行Mn替换，后来又进行从新寻找对称性)后得到如下，(是从MS导出的CIF文件里面查看的，但是找不到原胞分子数Z，不知何故？)(B图) P21/C a 7.5719 b 5.7658 c 9.2904 alpha 90.0000 beta 145.0438 gamma 90.0000 O1 O -1.14827 0.29189 -0.69101 O2 O 0.25905 0.19866 -0.19914 Y3 Y -1.22773 0.07202 -0.97782 O4 O -0.32363 0.48561 -0.07854 Cr5 Cr -1.00000 0.00000 -0.50000 Mn6 Mn -0.50000 0.50000 -0.00000 ，实验上烧结了B组分样品，测试了XRD衍射谱(D)发现和B图的衍射镨与理论计算谱(D)的非常相近，但是用B的结构参数来精修D的实验数据，一直是Rwp在70%以上，请问有那位老师同学遇到这种情况，是怎么解决的？谢谢。 我把B结构的CIF文件贴到下面，大家也帮我看看是不是有错误(虽然导入软件里面没有提示错误，但是比其他的CIF文件多了很多化学键)。 data_3D\Atomistic _audit_creation_date 2011-04-10 _audit_creation_method 'Materials Studio' _symmetry_space_group_name_H-M 'P21/C' _symmetry_Int_Tables_number 14 _symmetry_cell_setting monoclinic loop_ _symmetry_equiv_pos_as_xyz x,y,z -x,y+1/2,-z+1/2 -x,-y,-z x,-y+1/2,z+1/2 _cell_length_a 7.5719 _cell_length_b 5.7658 _cell_length_c 9.2904 _cell_angle_alpha 90.0000 _cell_angle_beta 145.0438 _cell_angle_gamma 90.0000 loop_ _atom_site_label _atom_site_type_symbol _atom_site_fract_x _atom_site_fract_y _atom_site_fract_z _atom_site_U_iso_or_equiv _atom_site_adp_type _atom_site_occupancy O1 O -1.14827 0.29189 -0.69101 0.00000 Uiso 1.00 O2 O 0.25905 0.19866 -0.19914 0.00000 Uiso 1.00 Y3 Y -1.22773 0.07202 -0.97782 0.00000 Uiso 1.00 O4 O -0.32363 0.48561 -0.07854 0.00000 Uiso 1.00 Cr5 Cr -1.00000 0.00000 -0.50000 0.00000 Uiso 1.00 Mn6 Mn -0.50000 0.50000 -0.00000 0.00000 Uiso 1.00 loop_ _geom_bond_atom_site_label_1 _geom_bond_atom_site_label_2 _geom_bond_distance _geom_bond_site_symmetry_2 _ccdc_geom_bond_type O1 Y3 2.538 . S O1 Cr5 1.994 . S O1 Y3 2.420 2_353 S O1 Y3 2.618 4 S O1 Mn6 2.059 1_454 S O2 Y3 2.529 4_655 S O2 Mn6 2.058 1_655 S O2 Y3 2.415 3_454 S O2 Y3 2.601 1_756 S O2 Cr5 1.996 1_655 S Y3 Cr5 3.376 1_454 S Y3 Mn6 3.400 2_343 S Y3 O4 2.445 1_454 S Y3 O2 2.529 4_454 S Y3 Mn6 3.185 2_444 S Y3 O1 2.420 2_343 S Y3 O2 2.415 3_454 S Y3 O2 2.601 1_354 S Y3 O1 2.618 4_554 S Y3 Mn6 3.112 1_454 S Y3 Cr5 3.112 2_353 S Y3 O4 2.414 2_343 S Y3 Y3 3.768 2_353 S Y3 Y3 3.768 2_343 S O4 Y3 2.445 1_656 S O4 Y3 2.414 2_353 S O4 Mn6 1.980 . S O4 Cr5 1.901 2_454 S Cr5 Y3 3.376 1_656 S Cr5 Y3 3.376 3_253 S Cr5 O1 1.994 3_354 S Cr5 Y3 3.210 3_354 S Cr5 O2 1.996 1_455 S Cr5 O2 1.996 3_454 S Cr5 Y3 3.112 4 S Cr5 Y3 3.112 2_343 S Cr5 O4 1.901 4_454 S Cr5 O4 1.901 2_444 S Mn6 Y3 3.400 4_656 S Mn6 Y3 3.400 2_353 S Mn6 O2 2.058 1_455 S Mn6 O2 2.058 3_565 S Mn6 Y3 3.185 4 S Mn6 Y3 3.185 2_454 S Mn6 O1 2.059 1_656 S Mn6 O1 2.059 3_364 S Mn6 Y3 3.112 1_656 S Mn6 Y3 3.112 3_364 S Mn6 O4 1.980 3_465 S     |
回复此楼» 猜你喜欢
之前让一硕士生水了7个发明专利，现在这7个获批发明专利的维护费可从哪儿支出哈？
已经有5人回复
-
博士读完未来一定会好吗
已经有29人回复
-
博士申请都是内定的吗？
已经有5人回复
-
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗
已经有12人回复
-
投稿精细化工
已经有4人回复
-
高职单位投计算机相关的北核或SCI四区期刊推荐，求支招！
已经有4人回复
-
导师想让我从独立一作变成了共一第一
已经有9人回复
-
读博
已经有4人回复
-
JMPT 期刊投稿流程
已经有4人回复
-
心脉受损
已经有5人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
哪位知道如何构建这种模型
已经有26人回复- 对单个原子建模问题
已经有3人回复
- 掺杂浓度计算的标准 求问
已经有12人回复
- MS掺杂计算出错，求高手解答！
已经有12人回复
- materials studio掺杂问题请教
已经有7人回复
- MS建模时对模型结构优化的目的以及参数如何设置
已经有5人回复
- [请教]关于用MS建立晶体模型的若干问题
已经有5人回复
- 怎么建出基本模型
已经有6人回复
- MS构建表面模型
已经有24人回复
- ms模型导入lammps
已经有8人回复
- MS如何随机掺杂建模（绵绵厚意）
已经有14人回复
- 怎样建立掺杂晶格的结构模型？
已经有18人回复
- 关于MS中掺杂的问题？
已经有21人回复
- CASTEP建模问题
已经有4人回复
- 请教MS建模时如何给一个单胞的表面加上真空层？
已经有7人回复
- 关于material studio建模的问题
已经有15人回复
- ms中的结构构建
已经有3人回复
- 关于ATK建模时原子掺杂的问题
已经有3人回复
- 【求助】MS构建晶体时，怎么将分子放入晶胞中？
已经有23人回复
- 【求助】刚接触，MS怎么建掺杂样品的晶体模型？
已经有4人回复
- 【求助】MS建模替换原子
已经有24人回复
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
进行掺杂替换(过程是先Make P1，之后选择Cr原子进行Mn替换，后来又进行从新寻找对称性)后得到如下，(是从MS导出的CIF文件里面查看的，但是找不到原胞分子数Z，不知何故？)(B图) P21/C a 7.5719 b 5.7658 c 9.2904 alpha 90.0000 beta 145.0438 gamma 90.0000 O1 O -1.14827 0.29189 -0.69101 O2 O 0.25905 0.19866 -0.19914 Y3 Y -1.22773 0.07202 -0.97782 O4 O -0.32363 0.48561 -0.07854 Cr5 Cr -1.00000 0.00000 -0.50000 Mn6 Mn -0.50000 0.50000 -0.00000 怎么从MS中导出cif文件啊 |
2楼2014-04-02 10:14:05
