小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » MS » 【求助】能带带隙
191/1返回列表
查看: 3665  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

liuhongge1

木虫 (小有名气)

[交流] 【求助】能带带隙

MS5.0计算band structure，分析后软件直接给出带隙值，但是看能带图，没有带隙啊，这是怎么回事呢，以哪个为准呢？帮帮忙哦

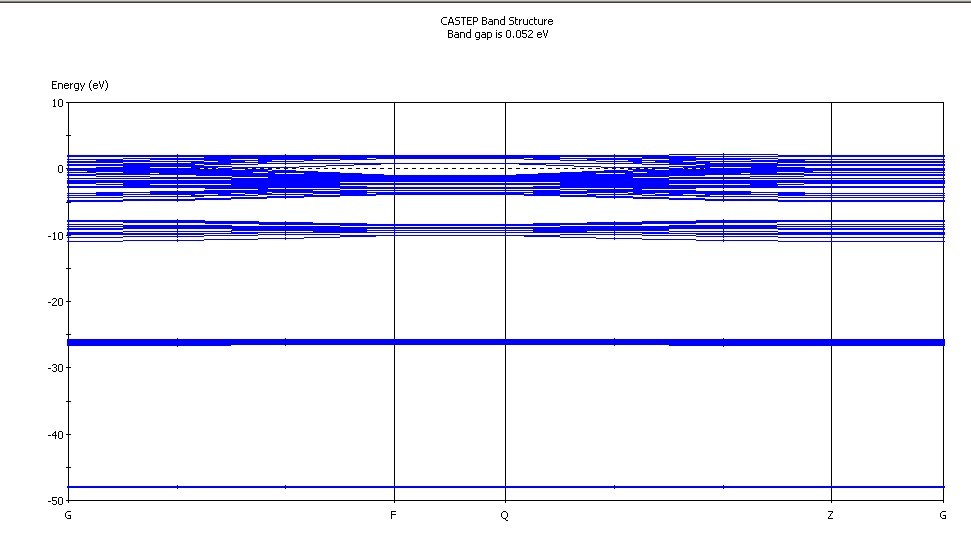

这是MS中的图

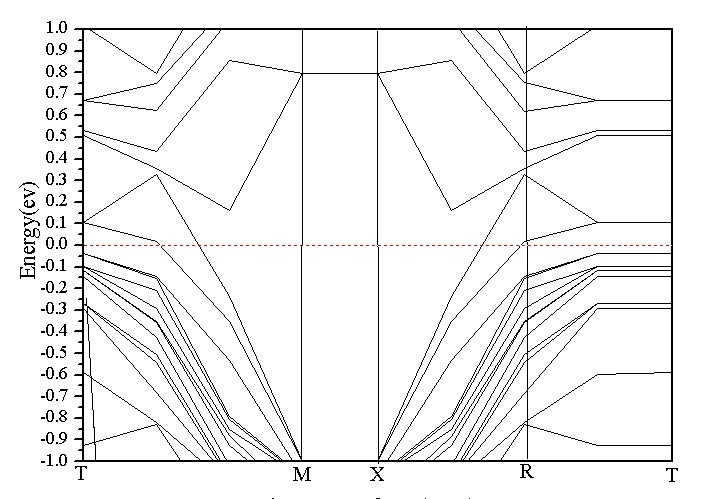

这是导入到origin中画的图

[ Last edited by liuhongge1 on 2011-3-2 at 10:56 ]
回复此楼

» 收录本帖的淘帖专辑推荐

能带和态密度分析

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-03-02 09:16:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

truemantwo

木虫 (正式写手)
★
liuhongge1(金币+1): 谢谢回答 2011-03-02 10:46:58
zzy870720z(金币+1): 谢谢建议 2011-03-02 16:19:21
引用回帖:
Originally posted by liuhongge1 at 2011-03-02 09:16:12:
MS5.0计算band structure，分析后软件直接给出带隙值，但是看能带图，没有带隙啊，这是怎么回事呢，以哪个为准呢？帮帮忙哦

MS里面得到的能带图不是很清楚，看不出太多信息，你最好把得到的能带图export放到到origin里面重新整理下，那样就清楚多了。试试
赞一下(1人) 回复此楼
2楼2011-03-02 09:34:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuhongge1

木虫 (小有名气)
引用回帖:
Originally posted by truemantwo at 2011-03-02 09:34:31:
MS里面得到的能带图不是很清楚，看不出太多信息，你最好把得到的能带图export放到到origin里面重新整理下，那样就清楚多了。试试

恩，我是把图放到oringin中看的，看图是没有带隙的，可是软件直接给出了带隙值，不知道怎么回事了
赞一下 回复此楼
3楼2011-03-02 10:46:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

truemantwo

木虫 (正式写手)
★
bingmou(金币+1): 感谢指出 2011-03-04 09:35:45
liuhongge1(金币+1): 谢谢哦，我试试 2011-03-04 10:05:15
你这个图的曲线也太不光滑了吧，取点不够，跟我之前犯了同样的错误，这也可能导致计算不够精确，你计算的时候把properties 对应的bandstructure下面的一些设置，把那个separation 的值尽量调小些，曲线就平滑多了。你这个图拿出去肯定不行呀，都是折线，你自己再调调试试。
赞一下(1人) 回复此楼
4楼2011-03-04 09:29:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CHWang81

铜虫 (初入文坛)
★
liuhongge1(金币+1): 谢谢交流 2011-03-04 10:07:22
gzqdyouxia(金币+1): 谢谢提示 2011-03-04 10:28:24
个人感觉，如此小的0.05ev的能隙可能是因为取点的问题造成的，应该以实际看到的为准。也就是没gap。
赞一下(1人) 回复此楼
5楼2011-03-04 09:56:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuhongge1

木虫 (小有名气)
引用回帖:
Originally posted by truemantwo at 2011-03-04 09:29:50:
你这个图的曲线也太不光滑了吧，取点不够，跟我之前犯了同样的错误，这也可能导致计算不够精确，你计算的时候把properties 对应的bandstructure下面的一些设置，把那个separation 的值尽量调小些，曲线就平滑多了 ...

我的separation设置的0.05，大概要调到多小合适呢
赞一下 回复此楼
6楼2011-03-04 10:06:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gougou531

禁虫 (正式写手)
本帖内容被屏蔽
7楼2011-03-04 11:44:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenjlu

木虫 (正式写手)
★ ★
zzy870720z(金币+2): 谢谢指教 2011-03-04 14:37:10
liuhongge1(金币+1): 谢谢 2011-03-04 14:53:21
band计算k点取密点，曲线变光滑。 gap与否，要以band为准，不是以dos为准。
赞一下(1人) 回复此楼
8楼2011-03-04 14:02:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinzhulin000

金虫 (小有名气)
我也来学习学习！
回复此楼
9楼2011-03-05 10:46:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gougou531

禁虫 (正式写手)
本帖内容被屏蔽
10楼2011-03-06 10:36:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hgye

金虫 (小有名气)
★ ★
zzy870720z(金币+2): 谢谢讨论 2011-03-06 22:40:58
liuhongge1(金币+1): O(∩_∩)O谢谢指点 2011-03-07 08:32:27
这个结果就是没有gap。
软件自动给出的值是被占据的能量最高的点与未被占据的能量最低的点之差。能带图中的点是离散的，这样算总是有一个gap的，只不过小于某个设定值就认为是零了。你的结果由于点取的比较少，所以就给出了个0.052。增加点的密度，这个值肯定会接近零。
赞一下(1人) 回复此楼
11楼2011-03-06 19:44:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

identation

金虫 (著名写手)
根绝origin作图结果来看，应该是金属型的，没有带隙
赞一下 回复此楼
12楼2011-03-06 22:48:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cg陈

铁杆木虫 (著名写手)
学习一下
回复此楼
13楼2011-03-06 23:47:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuhongge1

木虫 (小有名气)
引用回帖:
Originally posted by hgye at 2011-03-06 19:44:11:
这个结果就是没有gap。
软件自动给出的值是被占据的能量最高的点与未被占据的能量最低的点之差。能带图中的点是离散的，这样算总是有一个gap的，只不过小于某个设定值就认为是零了。你的结果由于点取的比较少，所 ...

小于某个设定值就认为是零了，那这个设定值是哪的呢，教教我吧
赞一下 回复此楼
14楼2011-03-07 08:33:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuhongge1

木虫 (小有名气)
引用回帖:
Originally posted by gougou531 at 2011-03-06 10:36:40:
也就是说带隙只要是看能带结构计算那是吗？

对的
回复此楼
15楼2011-03-07 08:35:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尹珺加油

金虫 (小有名气)
新手进来学习学习的
赞一下 回复此楼
16楼2011-03-14 20:47:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuupc919

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
116950楼: Originally posted by liuhongge1 at 2011-03-02 09:16:12
MS5.0计算band structure，分析后软件直接给出带隙值，但是看能带图，没有带隙啊，这是怎么回事呢，以哪个为准呢？帮帮忙哦
这是MS中的图

这是导入到origin中画的图
...

这个带隙怎么看，能教教我么？
赞一下 回复此楼
17楼2013-01-22 20:39:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengliusss

木虫 (小有名气)
LZ：您好，我也和您一样，能带图很密很密，怎么办。。。origin怎么处理，求指导！！！真心求教，现在好纠结！！！
赞一下 回复此楼
18楼2013-03-27 22:29:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongwenze54

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
11楼: Originally posted by hgye at 2011-03-06 19:44:11
这个结果就是没有gap。
软件自动给出的值是被占据的能量最高的点与未被占据的能量最低的点之差。能带图中的点是离散的，这样算总是有一个gap的，只不过小于某个设定值就认为是零了。你的结果由于点取的比较少，所以 ...

请问如何增加点的密度？
赞一下 回复此楼
19楼2015-10-19 15:52:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
