[交流] WIEN2k的能带数据文件case.spaghetti_ene。你们都是怎么分析提取数据？和我的看法。

对于WIEN2k的能带数据文件：case.spaghetti_ene。大家都是怎么分析提取数据的？和我的方法，欢迎大家讨论指教。

首先说明，我还不熟悉WIEN2k，很多自带的功能我不太知道。

问一下大家：得出能带图形后，你们如何判断它的能带带隙？如何得出？

比如说半导体。

我开始是在分析的那一栏，填入：“:GAP”，但发现得出的带隙数值明显和看图形不一致。

于是就去看那个case.spaghetti_ene文件，试图去直接找带隙，但也没找到，里面数据很多，肉眼去寻找的话，很容易找错，因为里面的能量都相差很小。

后来就自己写了个小程序，让它去找判断价带顶和导带底，再相减。

但觉得自己弄得很麻烦，也许WIEN2k提供了方法，或其它便捷的方法，我不知道。



想问问大家：你们都是如何判断带隙的，（以及判断导带顶的能量数值和价带的，以及对应的格子坐标值。）


哦，再补充一点：经过看数据文件后，我发现，原来从图上看起来是直接带隙的，实际上却是间接带隙（价带顶和导带底不是同一个横坐标，我不知道我这么说是否准确）。

横坐标有偏差，但是不大，肉眼看不出来，（这种能算间接带隙否？）

这样，是不是说明看图就不准了么？我混乱了、、、

[ Last edited by DDO8809 on 2012-3-23 at 17:13 ]
回复此楼

» 收录本帖的淘帖专辑推荐

wien2k大杂烩

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-03-23 17:03:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

repent03

金虫 (小有名气)
★ ★
DDO8809(金币+1): 谢谢参与
贺仪: 金币+1, 谢谢参与讨论 2012-03-24 10:13:52
要看画出来的能带图 里面有一个档是 case.band.agr 里面有所有的band资料

找出fermi level附近那两条  提取数据出来  应该就不难得出gap值了

希望对你有帮助
赞一下 回复此楼
2楼2012-03-24 00:29:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyuchen

木虫 (正式写手)
★ ★
DDO8809(金币+1): 谢谢参与
fzx2008: 金币+1, 谢谢交流 2012-03-25 13:54:37
应该取case.scf2(up/dn)里面的gap值
赞一下 回复此楼
3楼2012-03-25 13:51:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DDO8809

银虫 (小有名气)
大家看下面这个图形是直接带隙还是间接带隙？

我觉得从图形上来看不好判断，一般我会认为是直接带隙，但我看了数据文件后

（case.spaghetti_ene文件或2楼repent03说的case.band.agr文件，其实我打开后发现里面除了格式，数据内容是一样的）。

看了数据文件后，发现导带底和价带顶的横坐标并不一致，存在微小偏差。


嗯，我是不是可以说这个不是直接带隙呢？而是间接带隙。大家觉得我这么判断有问题否？请指教


[ Last edited by DDO8809 on 2012-3-25 at 19:20 ]
赞一下 回复此楼
4楼2012-03-25 19:19:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DDO8809

银虫 (小有名气)
引用回帖:
2楼: Originally posted by repent03 at 2012-03-24 00:29:16:
要看画出来的能带图 里面有一个档是 case.band.agr 里面有所有的band资料

找出fermi level附近那两条  提取数据出来  应该就不难得出gap值了

希望对你有帮助

谢谢！让我又知道了一个文件，另外我还有个问题，我发现一条能带线的话有很多数据，对于我这个体系，有130条能代线，每条有1002个数据，肉眼找很麻烦，只能这么找么？
赞一下 回复此楼
5楼2012-03-25 19:45:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DDO8809

银虫 (小有名气)
引用回帖:
3楼: Originally posted by chenyuchen at 2012-03-25 13:51:04:
应该取case.scf2(up/dn)里面的gap值

其实我困惑也困惑在这里，找到的gap值和图形对应不上，如果是这里找到的gap比图形小还可以理解，可能是我画能带图时对称点没选好。

但找到的gap值比能带图上的带隙（图上最低点和最高点的差）明显要大，这就无法说通了。

（我不知道我这么说说没说错，理论的确不好，大家不要笑话。）
赞一下 回复此楼
6楼2012-03-25 19:48:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DDO8809

银虫 (小有名气)
★ ★
franch: 金币+2, 鼓励交流。。。。。呵呵 2012-03-26 10:23:19
有这个困惑后，就决定自己用C语言写个程序。来分析能带隙。

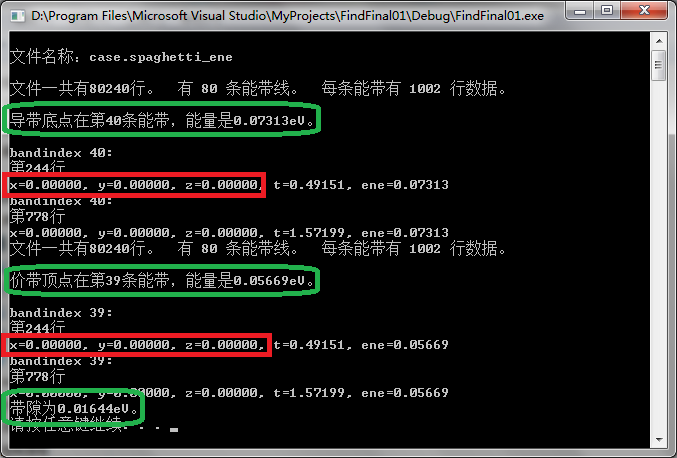

程序截图如下：

但不知道自己分析这么对不对，如果理论错了的话，我做的努力就都白费了。

图中分析的例子是直接带隙的，我用红色圈上了，导带底和价带顶都在x=0，y=0，z=0的γ点，所以是直接带隙。

回家去了，累了


[ Last edited by DDO8809 on 2012-3-25 at 20:01 ]
赞一下 回复此楼
7楼2012-03-25 19:59:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyuchen

木虫 (正式写手)
★ ★
franch: 金币+2, 谢谢回帖交流。。。。 2012-03-26 10:23:25
这样看来应该是计算不够精确导致的了
你的k点够多吗？增加k点，gap会变吗？
赞一下 回复此楼
8楼2012-03-26 08:59:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anin

木虫 (著名写手)
★ ★
DDO8809(金币+1): 谢谢参与
fzx2008: 金币+1, 谢谢交流！ 2012-04-02 19:54:18
分析那里还可以填  :BAND，结合 :FERMI就可以找到gap了，
还可以用illustrator打开那个ps文件，因为是矢量图，在illustrator可以算出两条曲线的距离。。
赞一下 回复此楼
9楼2012-04-02 19:36:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
