[交流] 【求助】大家帮忙分析下Ag高分辨照片 已有2人参与

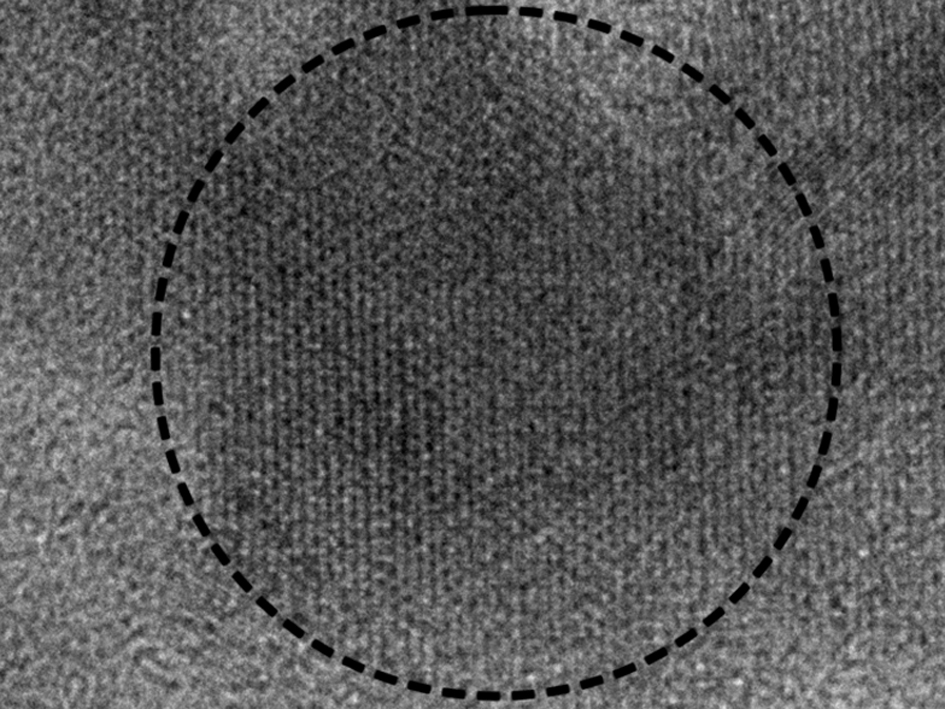

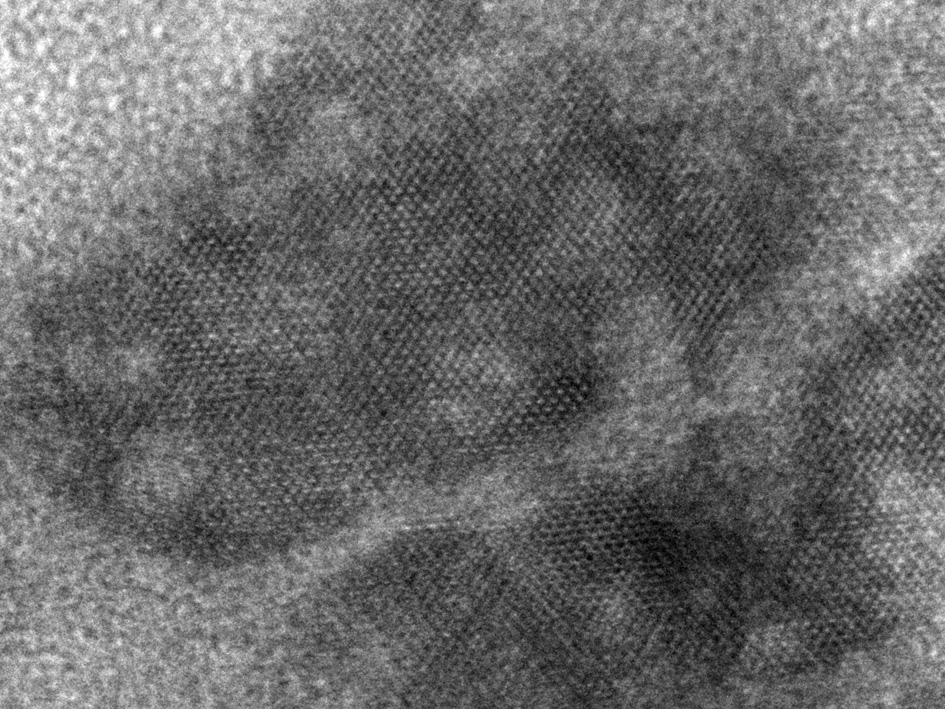

我今天刚做了透射，有几张比较奇怪的高分辨图片，我明明做的是银的TEM，可是做透射的老师说是超晶格，难道我听错了，我记得超晶格是两种成分的东东啊。做电子衍射的时候，那老师说不仅有1/3(422)的斑点，还有r更小的衍射斑点，不知道为什么？有点晕，我记得银片一般最里面的衍射斑点为1/3(422)的斑点，我过几天会传上来这个衍射图，暂时拿不到。图中我用虚线框给框出来了，第二张没有框。
还有个问题，1/3(422)的晶格条纹间距是不是2.5埃啊？除了测量d值，还有什么方法能从晶格条纹像中判断是不是1/3(422)面啊？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
梦想不能当饭吃啊
1楼 2011-01-07 21:44:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzb7758520

铁杆木虫 (著名写手)
1/3(422)是不是除了d=2.5埃，最重要的一点是不是六角对称？三个方向的d都等于2.5埃？
赞一下 回复此楼
梦想不能当饭吃啊
2楼2011-01-07 22:01:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daisylu206

木虫 (著名写手)

路人甲
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
你的高分辨没有标尺，无法量d值的
还有你第二个图上好像有点损伤了
关于1/3{422}点，其实有很多文献讲过，你可以看一下这个，文章末尾附录里给出了几种解释的。
Germain, V., J. Li, et al. (2003). "Stacking faults in formation of silver nanodisks." Journal Of Physical Chemistry B 107(34): 8717-8720.
赞一下(1人) 回复此楼
腰好腿好，文章发表
3楼2011-01-08 14:33:15
