[交流] 求大家帮忙分析下这个CV曲线吧 已有7人参与

本人尚处于电化学学习初始阶段，各位大侠帮忙指教啊：

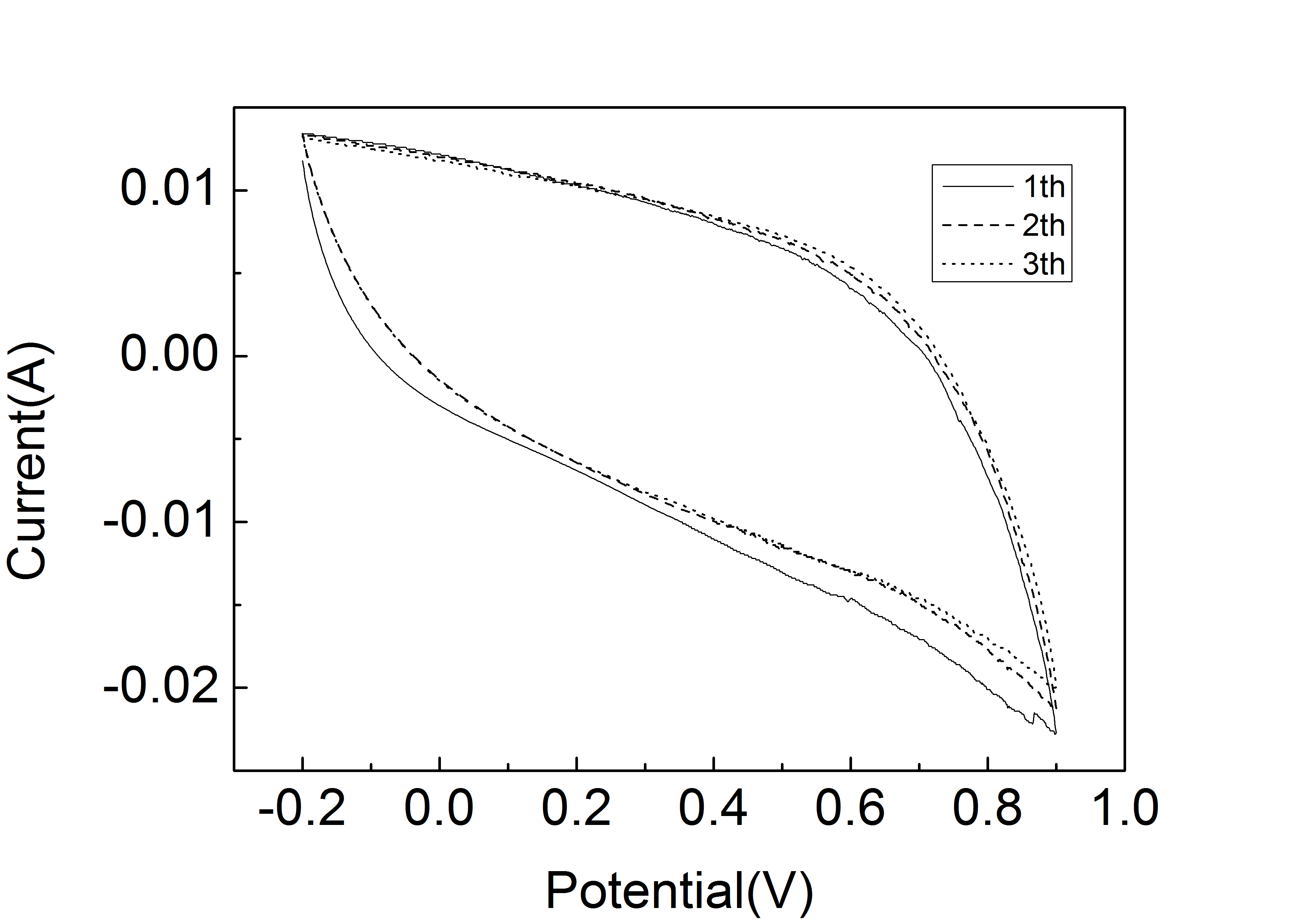

   这是我做的电极材料为MnO2的循环伏安曲线： 采用三电极体系，对电极为石墨，参比电极为饱和甘汞，集流体采用的是泡沫镍。 扫描速度为10mv/s。
   从这条曲线中，怎样判断电化学反应的可逆性？
                 并且这条曲线的走势很奇怪，一般情况我们看到的文献都是正向扫描的时候他的电流是上升趋势，负向扫描则是下降。而这条曲线的走势恰好相反。
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-07-23 11:59:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

yangpwxyz

铜虫 (初入文坛)
★
小木虫(金币+0.5):给个红包，谢谢回帖
在你的电化学工作站setup里system中，有potential Axis设置，你选择另外一个，图像就会改变过来。MnO_2的CV曲线一般都是这样的图像，你可以多看些文献，看看他们的解释，由于本人没做过MnO_2所以不敢妄解，1th图像属于第一次活化阶段，所以不同于其它，2、3次时慢慢趋于稳定，且重现性较好，曲线包裹的面积值的差值明显很小，这也表明可逆性较好。这是从图像面积上解释，当然楼主可以再看文献作其它的解释。仅供参考！
赞一下(2人) 回复此楼
7楼2011-07-25 11:02:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wu9820168

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
会不会是采集电流（阴极、阳极）没选择对的关系。图中好像没有氧化还原峰
赞一下(1人) 回复此楼
2楼2011-07-23 16:39:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海天天意

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
看不出氧化还原峰，怎么判断可逆性呢？
赞一下(1人) 回复此楼
3楼2011-07-23 23:11:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

变脸宝宝

铜虫 (小有名气)
引用回帖:
Originally posted by 海天天意 at 2011-07-23 23:11:05:
看不出氧化还原峰，怎么判断可逆性呢？

很多文献上报道的也都没有氧化还原峰的啊 。。我看文献上都说只要图形偏矩形就说明可逆性良好。但是不知道为什么
赞一下 回复此楼
4楼2011-07-24 09:09:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

变脸宝宝

铜虫 (小有名气)
引用回帖:
Originally posted by wu9820168 at 2011-07-23 16:39:33:
会不会是采集电流（阴极、阳极）没选择对的关系。图中好像没有氧化还原峰

集电流选择泡沫镍的问题么 我看很多文献上也都选择的是它啊 确实没有氧化还原峰
赞一下 回复此楼
5楼2011-07-24 09:11:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liheng917

禁虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
本帖内容被屏蔽
6楼2011-07-25 10:26:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yellowkey

木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
你这做的是电容。
把氧化电流规定为正值，它就翻上去了。

做个十个二十个循环看看曲线重合情况也能判断可逆性。

对电流为正和为负的曲线部分分别积分也能判断。
赞一下(1人) 回复此楼
8楼2011-07-25 11:07:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuanling123

金虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
你先去看看你的设置对没有，然后以参考下有关文献，我的一个师兄做有关二氧化锰的有氧化还原峰的，不过我忘了他具体做什么的，一般我们是通过氧化还原峰的电流和电压看其是否可逆的。
赞一下(1人) 回复此楼
希望结识电化学方面的人才！
9楼2011-07-25 13:08:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

变脸宝宝

铜虫 (小有名气)
谢谢各位的帮助啊
赞一下 回复此楼
10楼2011-07-25 13:15:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
