| 查看: 901 | 回复: 4 | ||
[求助]
M程序求解微分方程 已有1人参与
|
|

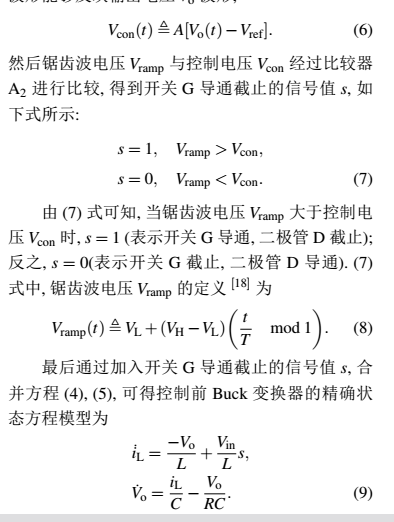

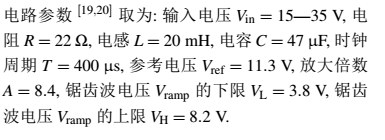

请问如何通过M函数实现下面图片里的公式（9）的解，即求出 i 和 v。 在此把参数和公式放在这里，方便大家。感谢！ 电路参数 ：Vin= 15V, R = 22 Ω, L = 20 m H, C = 47 µF, T = 400 µs, Vref= 11.3 V,A = 8.4, VL= 3.8 V, VH= 8.2 V 公式：Vcon=A[Vo− Vref]. s = 1, Vramp > Vcon s = 0, Vramp < Vcon. Vramp= VL + (VH − VL)*mod(t,T). d(iL)/dt=−Vo/L+s*Vin/L,˙ d(Vo)/dt=iL/C−Vo/R/C. 我遇到的问题是不知道如何处理Vo和s的关系，本打算调用仿真时workspace里的数值，但是本人水平有限，没成功，希望给位帮忙。这给位问题折腾好久了，〒_〒  1.PNG  2.PNG |
