shabulaji-铁虫 (小有名气)
|
[求助]
热固耦合出现的问题
|
|

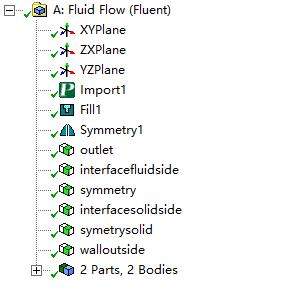

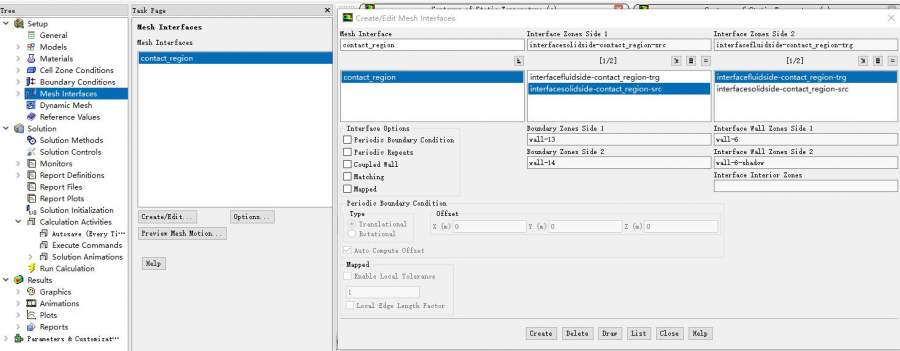

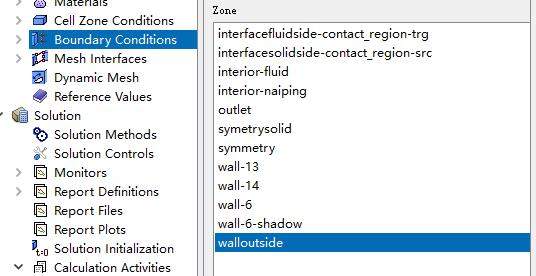

我用fluent模拟书上案例 玻璃奶瓶的热固耦合计算时（即奶瓶内装满80℃热水，在10℃气温下冷却）用Design modeler建模时只定义了图1所示的几个面 但是导入Fluent里面后为什么出现了图2所示的面，这里面很多都是我没有定义的，这些面是fluent里自动生成的吗？为什么会生成这些面呢？这对后面的求解会不会有影响？ 然后在下一步的Mesh interfaces中我要定义流固耦合面却发现耦合面也自动生成了，如图3，这我还要定义吗？对结果会有影响吗？我尝试不定义耦合面以及将这个耦合面删了再重新定义耦合面再进行后续设置，但总是出现 Updating solution at time level N... done. iter continuity x-velocity y-velocity z-velocity energy time/iter # Divergence detected in AMG solver: temperature -> Increasing relaxation sweeps! # You may try the enhanced divergence recovery with (rpsetvar 'amg/protective-enhanced? #t) Error: Divergence detected in AMG solver: temperature Error: Divergence detected in AMG solver: temperature Error Object: #f 的错误提示，我不知道问题出在哪，还望各位大神解答！万分感谢  图1.jpg  图2.jpg  图3.jpg |
