[交流] 流固耦合问题不收敛,流场计算不对称

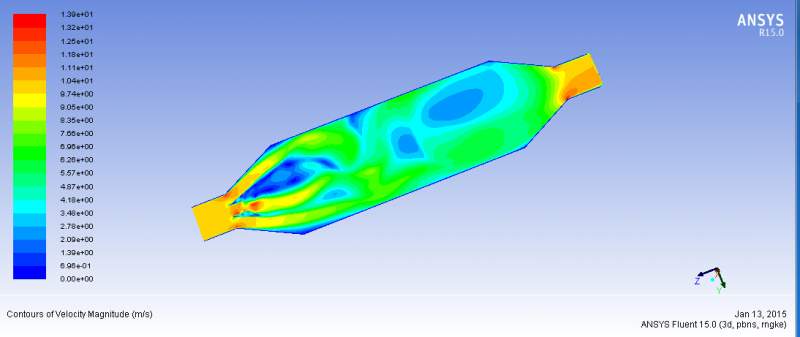

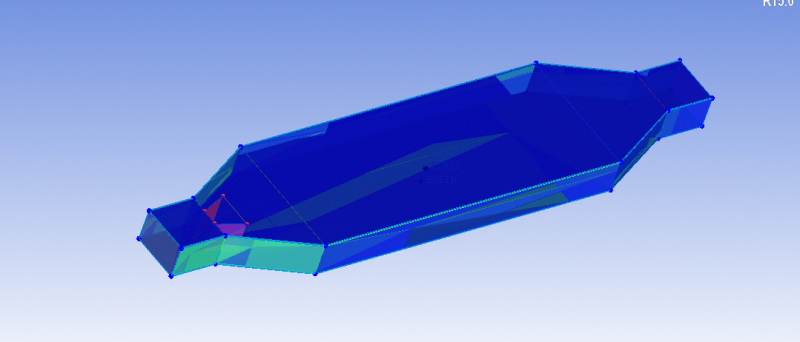

各位大神,我想问下关于流固耦合的问题。就是如图所示的一个流道是有壳厚的,里面走热空气,入口处加了导流板,不知道为什么一直计算不收敛,主要是能量方程不收敛,并且计算的流场一直不对称,网格质量应该比较好。大概是720mm长的东西,热空气的温度为800K,速度为20m/s,出口为压力出口。用二阶迎风模式直接就发散了,改用一阶模式,调了下收敛系数,energ的系数都到0.2了,就出现了图中的情况,直接流场就不对称了。自己实在是找不办法了,求大神给点建议啊。

流固耦合问题不收敛,流场计算不对称


流固耦合问题不收敛,流场计算不对称-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

内燃机小学生

新虫 (初入文坛)

大神们帮忙看看吧,实在是头疼啊,都纠结1个多月了
2楼2015-01-14 20:20:08
