[求助] 超音速喷嘴模拟。。。。 已有2人参与

小妹从事超音速喷嘴模拟，经过自己逛论坛以及书的学习，掌握了一点fluent的使用，但是模拟的结果总是与论文上的不同，很纠结。。。特来求助论坛上的好心人帮我分析分析。。。论文中的参数设置：入口压力1.3Mp 温度700k 出口101325pa 温度293 耦合隐式求解 k-e标准模型，非平衡壁面函数。。。。

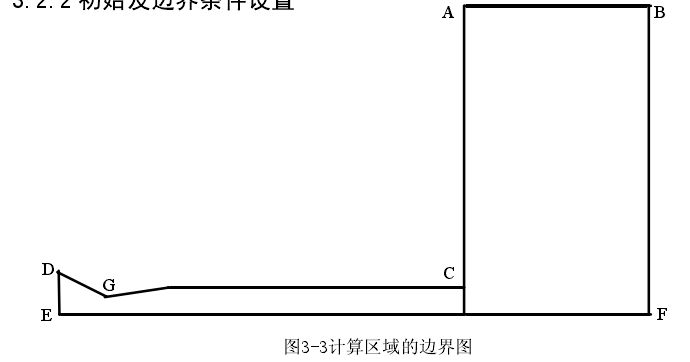

文献中的计算区域

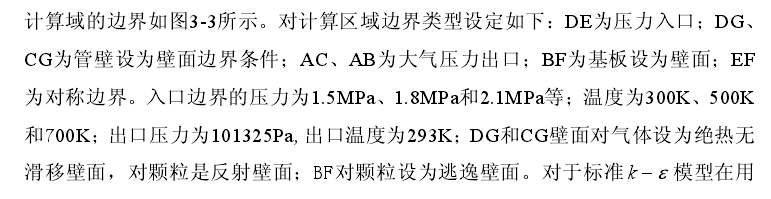

文献中的边界条件与初始值

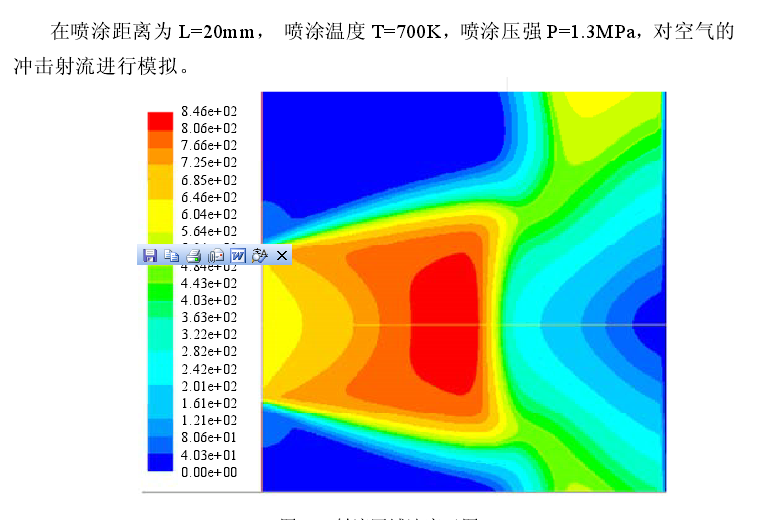

文献模拟结果 速度云图

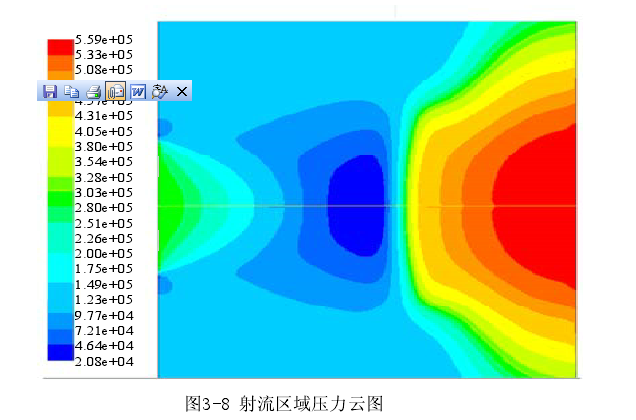

文献模拟结果 压力云图

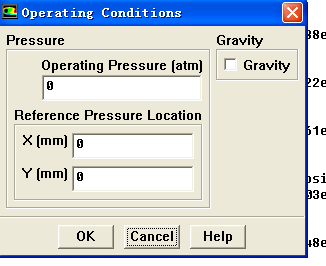

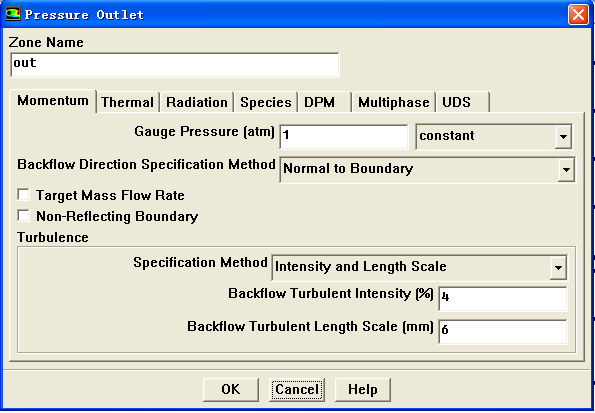

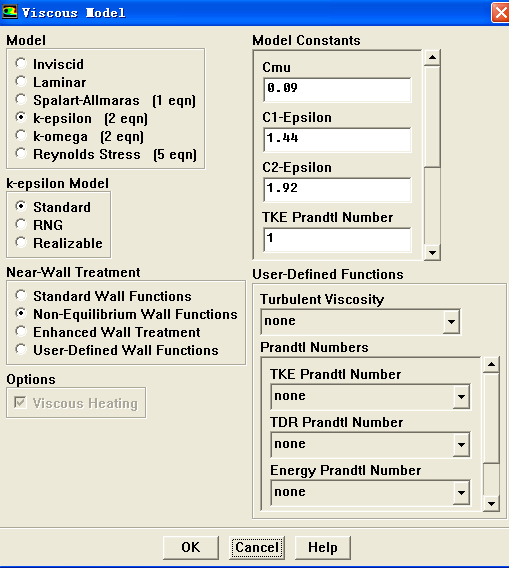

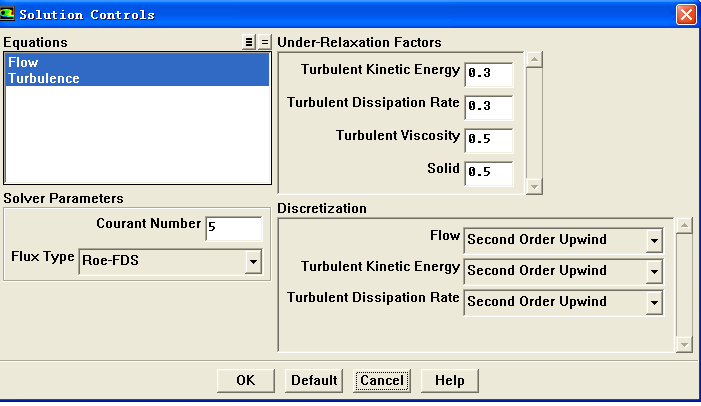

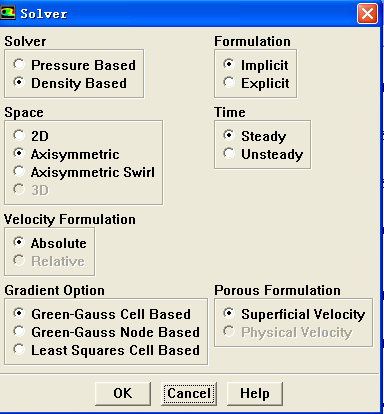

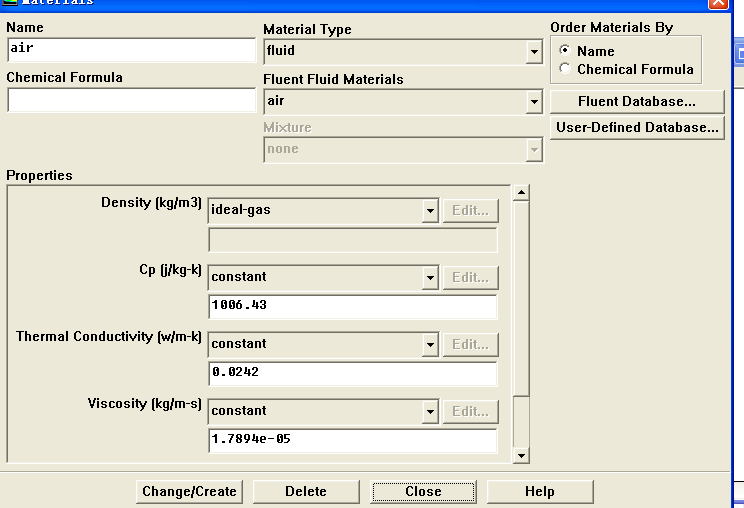

自己模拟的fluent设置



自己模拟的fluent设置



自己模拟的fluent设置



自己模拟的fluent设置



自己模拟的fluent设置



自己模拟的fluent设置

自己模拟的fluent设置

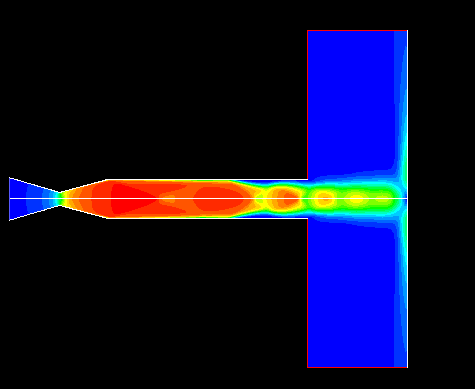

自己模拟的速度云图，以收敛  ，与文献的差距也太大了吧

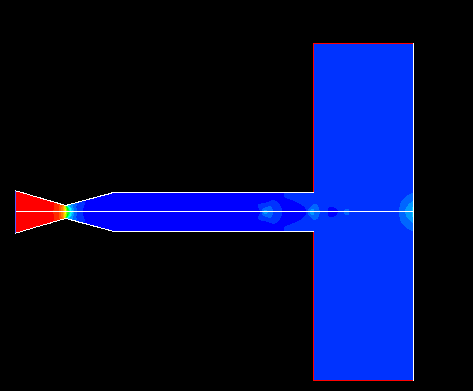

自己模拟的压力云图
希望大家帮帮我，提出宝贵的意见，我会认真的学习的。。

[ Last edited by 璐璐_小天蝎 on 2012-8-3 at 09:27 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-03 09:23:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

fbfeng_1988

金虫 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2012-08-06 23:11:51
http://kuai.xunlei.com/d/GBYHLORXMDSE?p=130497
我不知道你这个模型具体参数  我只是随便画了一个网格看看能不能算
这个图片我只算了一会
赞一下(1人) 回复此楼
在学习中前行，在交流中获益，谢谢有你！
7楼2012-08-06 01:40:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

smart222

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-08-04 10:06:23
（0，0）点在哪里，把它设置在计算域的外面试试。
赞一下 回复此楼
2楼2012-08-04 00:20:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NaOHWTO

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-08-04 10:06:34

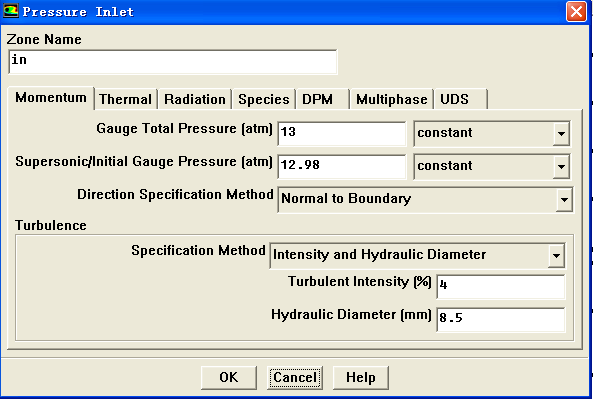

把压力入口的12.98改为1算一下，应该就没问题了，收敛不好的话，多算一个中间值，把压力慢慢降下来，例如12.98到6再到1
赞一下 回复此楼
3楼2012-08-04 07:58:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

璐璐_小天蝎

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by smart222 at 2012-08-04 00:20:22
（0，0）点在哪里，把它设置在计算域的外面试试。

试过了 还是老样子
赞一下 回复此楼
4楼2012-08-04 22:25:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

璐璐_小天蝎

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by NaOHWTO at 2012-08-04 07:58:21
把压力入口的12.98改为1算一下，应该就没问题了，收敛不好的话，多算一个中间值，把压力慢慢降下来，例如12.98到6再到1

试过了 还是一样子
赞一下 回复此楼
5楼2012-08-04 22:25:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dollfish000

新虫 (初入文坛)
你的in压力设置单位是atm而不是pa；
赞一下 回复此楼
6楼2012-08-05 16:25:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zft001

银虫 (小有名气)
文献传上来 看看那
赞一下 回复此楼
8楼2012-08-08 00:15:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心存理工
★
xiegangmai: 金币-1, 专业版交流贴，请勿灌水！ 2012-08-09 00:03:32
9楼2012-08-08 08:05:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

信彼南山

木虫 (著名写手)
一直没搞清楚的一个问题是
fluent以及star这些软件是怎么处理湍流流场内部激波问题的

也就是说，这玩意怎么能模拟出来呢
赞一下 回复此楼
10楼2012-08-08 22:50:30
