[交流] 【求助】多孔泡沫流固耦合传热，温度不符合实际

我现在需要模拟多孔泡沫气固之间的换热，需要分别得到气体和固体的温度，然后计算换热系数，但是流体和固体温度出现了问题，请求大家帮忙分析下：
我采用以下的模型表示单个的多孔泡沫（立方体在中心减去一个球）：
[img【求助】多孔泡沫流固耦合传热，温度不符合实际[/img]

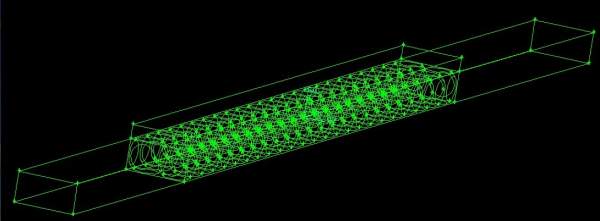

单个的多孔泡沫不断的复制移动就组成了一块多孔泡沫材料，将该材料放在矩形通道里面，模型如下所示：
[img【求助】多孔泡沫流固耦合传热，温度不符合实际-1[/img]
边界为：入口流速和流体温度，出口压力出口，模型的上面添加热流边界（上面加的一个长方体的板就是为了添加边界）

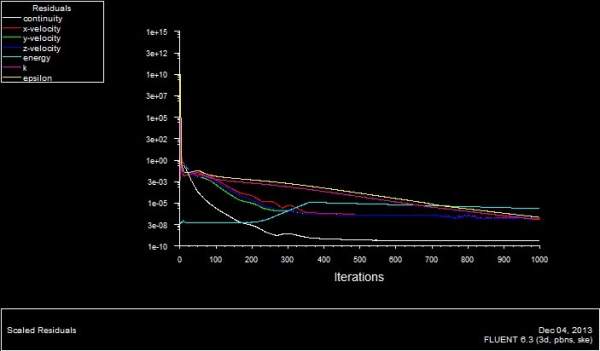

计算的时候不论是层流还是湍流，计算过程中能量残差老是突然向上走，
[img【求助】多孔泡沫流固耦合传热，温度不符合实际-2[/img]

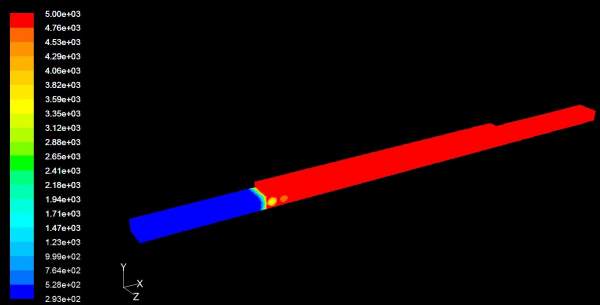

计算结果流体在进入多孔泡沫后很短距离（两三个孔的距离）就升温到和固体一样的温度，这个不符合实际呀。
[img【求助】多孔泡沫流固耦合传热，温度不符合实际-3[/img]
这究竟是怎么回事呢，急呀，都弄了好久了一直都是这样

[ Last edited by 一变倾城1989 on 2013-12-10 at 10:49 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼2013-12-10 10:47:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

FX5217

银虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
一变倾城1989: 回帖置顶 2013-12-11 15:47:27
一变倾城1989: 金币+2 2014-04-17 16:54:42
不太清楚你的模型，你可以试一下Ansys fluent14.5 里面有多孔介质的双能量模型 可以分别求得多孔介质中气体与的固体温度分布。
赞一下(1人) 回复此楼
2楼2013-12-10 19:23:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

FX5217

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by x7837463 at 2014-01-15 11:00:48
你好，我用了那个非热平衡模型之后，自动新建了一个solid区域与原来的fluid区域重合，初始化时不知道是初始化原来的fluid区域还是新建的solid区域，我试了几种方案后感觉和以前热平衡差不多，气体一通入高温多孔介 ...

你选错了显示对象了吧  你显示的还是气体温度，要选择显示固体温度
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

微甜的回忆
8楼2014-01-16 10:50:39
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FX5217

银虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
一变倾城1989: 金币+2 2014-04-17 16:54:54
引用回帖:
3楼: Originally posted by 一变倾城1989 at 2013-12-11 15:46:41
谢谢，我就是自己画模型代替Fluent自带的多孔模型，...

你可以试试非稳态进行求解 让他先算几秒 可以观察传热的过程  看看有没有什么不合理的地方
赞一下(1人) 回复此楼
4楼2013-12-11 15:56:27
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

x7837463

新虫 (初入文坛)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
一变倾城1989: 金币+2 2014-04-17 16:55:00
引用回帖:
2楼: Originally posted by FX5217 at 2013-12-10 19:23:06
不太清楚你的模型，你可以试一下Ansys fluent14.5 里面有多孔介质的双能量模型 可以分别求得多孔介质中气体与的固体温度分布。

你好，我用了那个非热平衡模型之后，自动新建了一个solid区域与原来的fluid区域重合，初始化时不知道是初始化原来的fluid区域还是新建的solid区域，我试了几种方案后感觉和以前热平衡差不多，气体一通入高温多孔介质，温度马上和他一样了，也感觉与实际相差太大
赞一下(1人) 回复此楼
6楼2014-01-15 11:00:48
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

x7837463

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
哥们弄出来了么，求教啊
赞一下(1人) 回复此楼
7楼2014-01-15 11:03:08
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jenny_help

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主你的边界条件是怎么设定的？泡沫金属骨架设定的是恒温度？
赞一下(1人) 回复此楼
11楼2014-05-15 20:26:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

一变倾城1989

新虫 (小有名气)
引用回帖:
2楼: Originally posted by FX5217 at 2013-12-10 19:23:06
不太清楚你的模型，你可以试一下Ansys fluent14.5 里面有多孔介质的双能量模型 可以分别求得多孔介质中气体与的固体温度分布。

谢谢，我就是自己画模型代替Fluent自带的多孔模型，
赞一下 回复此楼
3楼2013-12-11 15:46:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一变倾城1989

新虫 (小有名气)
引用回帖:
4楼: Originally posted by FX5217 at 2013-12-11 15:56:27
你可以试试非稳态进行求解 让他先算几秒 可以观察传热的过程  看看有没有什么不合理的地方...

恩，我试试
回复此楼
5楼2013-12-13 10:17:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一变倾城1989

新虫 (小有名气)
引用回帖:
8楼: Originally posted by FX5217 at 2014-01-16 10:50:39
你选错了显示对象了吧  你显示的还是气体温度，要选择显示固体温度...

我选择的是面上啊
赞一下 回复此楼
9楼2014-01-17 23:10:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaolei539

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主弄出来了没？同样问题，求助@
赞一下 回复此楼
10楼2014-05-15 10:44:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微甜的回忆

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
引用回帖:
8楼: Originally posted by FX5217 at 2014-01-16 10:50:39
你选错了显示对象了吧  你显示的还是气体温度，要选择显示固体温度...

你好，能加你一下QQ不，想问你一下，多孔介质的气固传热的问题，刚学习，不太会
赞一下 回复此楼
12楼2017-03-21 11:03:39
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1206510335

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
12楼: Originally posted by 微甜的回忆 at 2017-03-21 11:03:39
你好，能加你一下QQ不，想问你一下，多孔介质的气固传热的问题，刚学习，不太会...

你好，我也是刚学这个，好像要udf才可以
赞一下 回复此楼
13楼2017-03-21 21:33:20
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
