[求助] ansys热强度分析找不到insert-pressure 已有1人参与

最近按照书《ansys 流固耦合分析与工程实例》第二章2.2“三通管的热强度计算”例子，虽然是按照教程一步一步来，但是还是有些地方找不到，放在这里请各位看看。

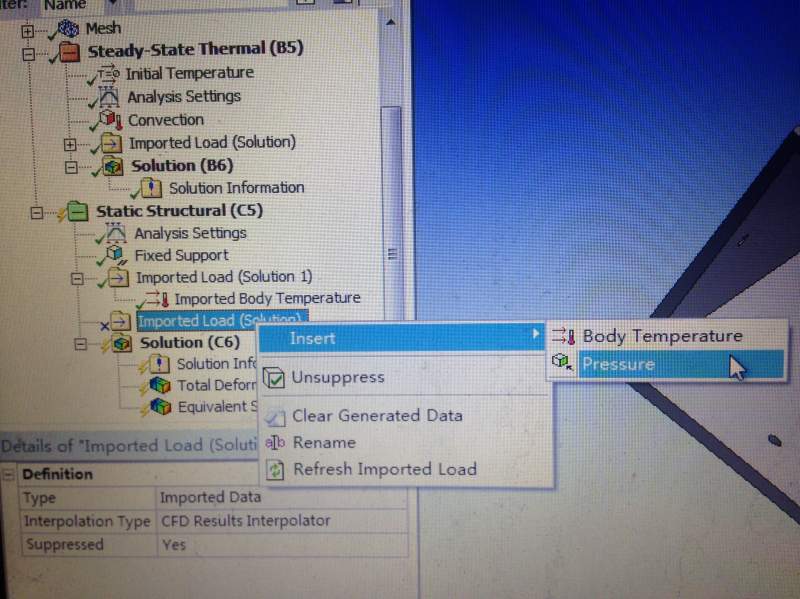

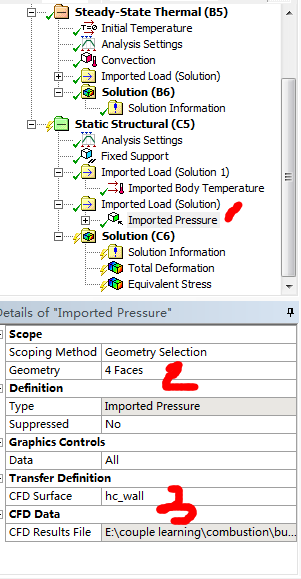

正常情况下，书附带的例子在加载流场压力时可以顺利添加流场压力载荷，如下图2中的。图中含有imported pressure，并且在图3中标注的“3”（固体壁面）可以和标注的“3”（流体的边界条件）耦合传递数据。

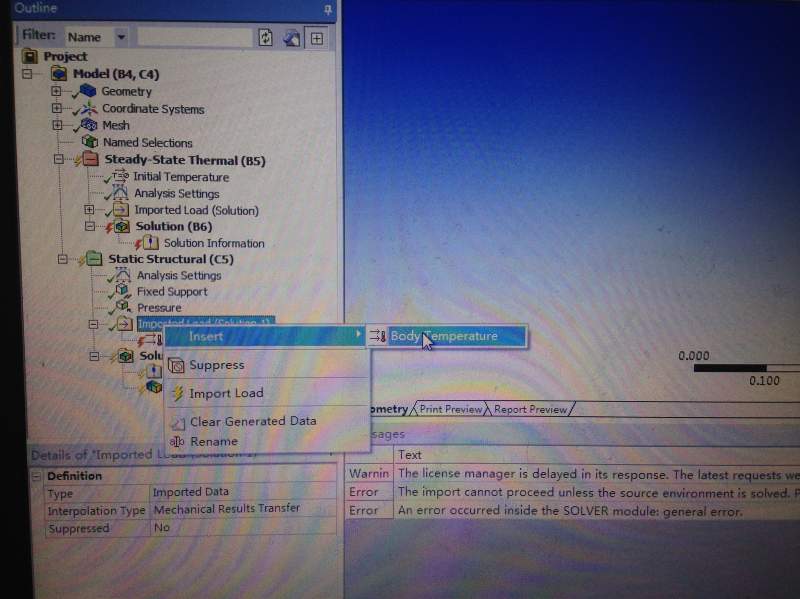

而当我自己操作时，加载流场温度能够实现，但是加载流场压力时，则出现了问题，如图3所示。没有压力这样的选项，导致我不能加载压力场。
试了2.5章的例子，也存在同样的问题。

ansys热强度分析找不到insert-pressure


ansys热强度分析找不到insert-pressure-1


ansys热强度分析找不到insert-pressure-2
回复此楼

» 收录本帖的淘帖专辑推荐

流固热耦合

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
身邪不怕影子正，上梁何惧下梁歪。
1楼 2014-06-10 23:18:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WAIDPI

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
youy624: 金币+20, ★★★很有帮助, 很有提示 2014-06-11 23:13:27
一，你先点mesh然后update，再试试，二，把你imported load（solution）下子菜单删除试试
赞一下 回复此楼
2楼2014-06-11 08:56:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)
引用回帖:
2楼: Originally posted by WAIDPI at 2014-06-11 08:56:02
一，你先点mesh然后update，再试试，二，把你imported load（solution）下子菜单删除试试

最后是在workbench界面更新了了steady-state thermal 中的setup，再加载。
赞一下 回复此楼
身邪不怕影子正，上梁何惧下梁歪。
3楼2014-06-11 23:14:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hmz231240

新虫 (小有名气)
引用回帖:
3楼: Originally posted by youy624 at 2014-06-11 23:14:58
最后是在workbench界面更新了了steady-state thermal 中的setup，再加载。...

我想问一下楼主，我现在也遇上了同样的问题，请问您是怎么解决的？
赞一下 回复此楼
飓风过岗，伏草惟存
4楼2014-06-26 09:59:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)
引用回帖:
4楼: Originally posted by hmz231240 at 2014-06-26 09:59:46
我想问一下楼主，我现在也遇上了同样的问题，请问您是怎么解决的？...

3楼不是写了吗
回复此楼
身邪不怕影子正，上梁何惧下梁歪。
5楼2014-06-29 21:35:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

啊喵的妙妙

禁虫 (初入文坛)
本帖内容被屏蔽
6楼2018-05-10 22:27:11
