[求助] 叶轮强度计算去取一个叶片,在ansys里边怎么加约束?

本人要做一个闭式叶轮的强度计算,叶片数为22,看了几篇文章大家都是去一个叶片单元。但是这样的话我的约束条件应该怎么加?

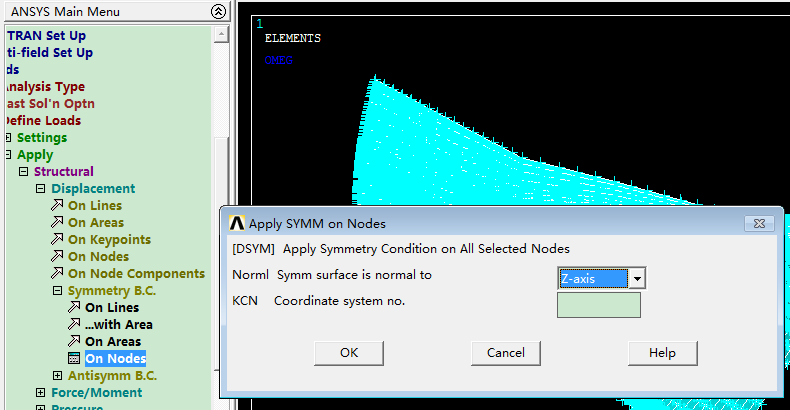

我试了一下加z轴的对称约束,做法如下图:

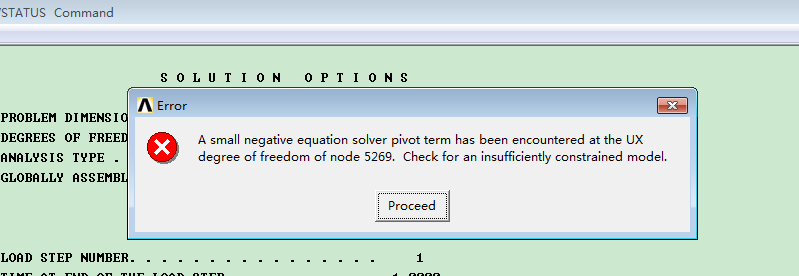

结果计算时报错如第二个图:
我想知道我的约束应该怎么加?
需要建立z轴吗?
我叶轮的运动是绕z轴的转动


回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

错刀

铁虫 (初入文坛)

我现在的想法是固定一端,然后给定转速,不是可以否?
2楼2011-09-08 21:43:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caemechanics

至尊木虫 (正式写手)


【答案】应助回帖

★
臭水沟(金币+1): 谢谢应助~~ 2011-09-09 12:17:02
错刀(金币+1): 2011-09-09 12:34:42
边界条件设置为:周期性边界条件
3楼2011-09-09 11:33:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

错刀

铁虫 (初入文坛)

引用回帖:
3楼: Originally posted by caemechanics at 2011-09-09 11:33:06:
边界条件设置为:周期性边界条件

您知道给某个面上节点加约束的操作方法吗?
前提的我的模型 导入ansys没有几何的点线面
4楼2011-09-10 09:58:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caemechanics

至尊木虫 (正式写手)


【答案】应助回帖

★
臭水沟(金币+1): 谢谢应助~~ 2011-09-10 11:25:57
错刀(金币+1): 我觉得这是个很好的方法,谢谢。 2011-09-10 12:44:05
错刀(金币+1): 我觉得这是个很好的方法,谢谢。我先去试试 2011-09-10 12:44:15
通过位置来选择
nsel,s,loc,x,...
或者在前处理中把要施加约束的节点放到一个component中
5楼2011-09-10 10:52:14
