[交流] 流固耦合问题不收敛，流场计算不对称 已有4人参与

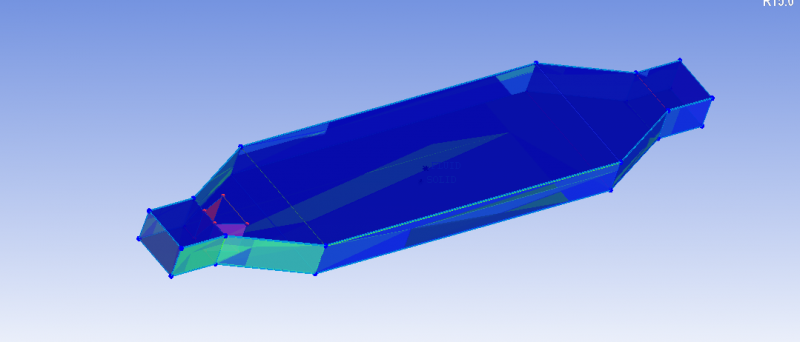

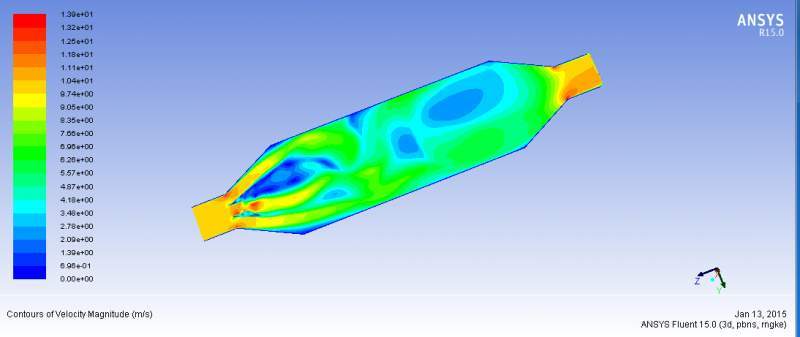

各位大神，我想问下关于流固耦合的问题。就是如图所示的一个流道是有壳厚的，里面走热空气，入口处加了导流板，不知道为什么一直计算不收敛，主要是能量方程不收敛，并且计算的流场一直不对称，网格质量应该比较好。大概是720mm长的东西，热空气的温度为800K，速度为20m/s，出口为压力出口。用二阶迎风模式直接就发散了，改用一阶模式，调了下收敛系数，energ的系数都到0.2了，就出现了图中的情况，直接流场就不对称了。自己实在是找不办法了，求大神给点建议啊。

流固耦合问题不收敛，流场计算不对称


流固耦合问题不收敛，流场计算不对称-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-19 09:49:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
应该是流动呈现出了非定常特性，用非定常求解器

可以参考卡门涡街的例子


fluent培训
赞一下 回复此楼
2楼2015-01-19 10:10:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

内燃机小学生

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 微流咨询 at 2015-01-19 10:10:06
应该是流动呈现出了非定常特性，用非定常求解器

可以参考卡门涡街的例子


fluent培训

不好意思，还要问下，我查了下卡门涡街的条件应该是在雷诺数比较小时才会产生的吧，我这个雷诺数比较大啊，之前看别人做过没有这种情况啊
赞一下 回复此楼
3楼2015-01-20 16:03:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我举卡门涡街的例子是想说明，入口条件以及几何对称的时候，流动不一定是对称的。


fluent培训
赞一下 回复此楼
4楼2015-01-22 09:39:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

肖叶forever

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主的问题解决木有？我也有类似的模型，在流固耦合的时候 也是不收敛，
赞一下 回复此楼
彪悍的人生不需要解释
5楼2015-02-05 12:31:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

内燃机小学生

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 肖叶forever at 2015-02-05 12:31:35
楼主的问题解决木有？我也有类似的模型，在流固耦合的时候 也是不收敛，

没有啊，就是改变下入口的大小和导流板的位置，这种问题有所解决，不过我觉得这还是有出现这种情况的隐患。
赞一下 回复此楼
6楼2015-03-10 10:11:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
7楼2015-06-05 20:50:09
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

zdx110

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
不收敛，你可以试一下将松弛因子逐渐调小，比如先0-8，再0.7.。。。。一直调小，越小的时候，变化量越小。
另外，我想问下楼主，你内部空气与壳体外侧有热交换吗，需要设置耦合传热吗？你建立模型是用什么软件建立的？
赞一下 回复此楼
8楼2015-06-06 20:22:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
