| 查看: 4546 | 回复: 8 | ||
[求助]
流固耦合动网格出现负体积 已有1人参与
|
|

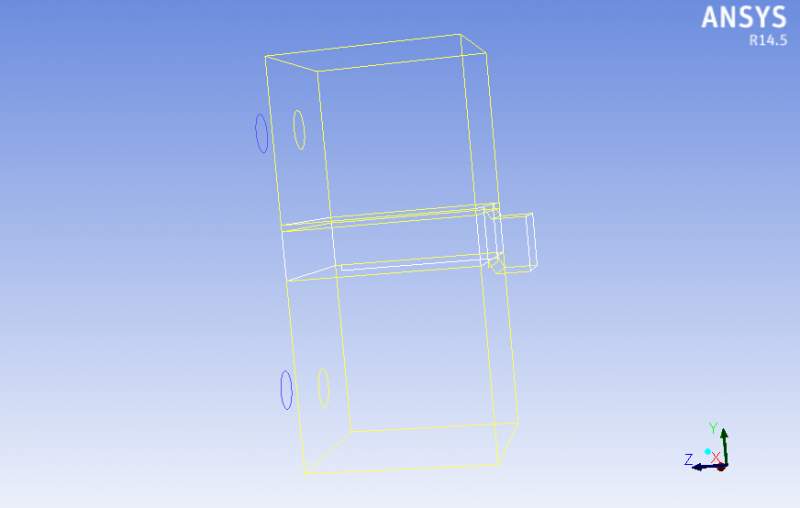

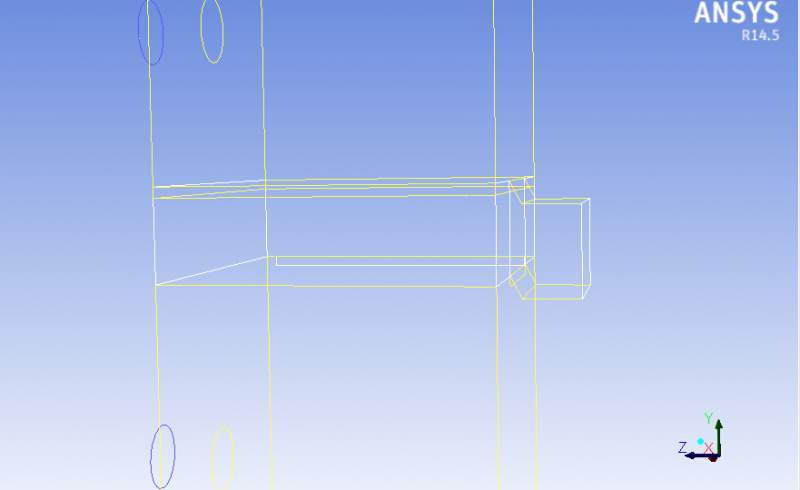

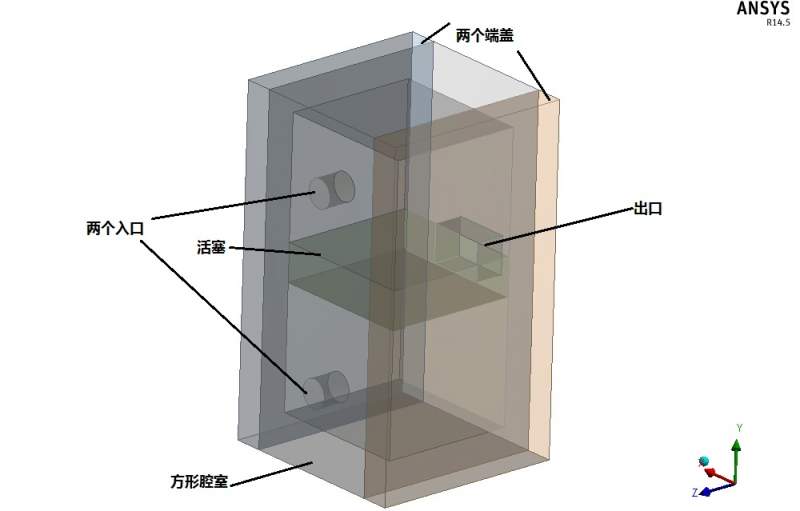

计算的问题： 方形腔，用活塞隔开两个腔室，两个进气口，一个排气口，活塞完成压缩做工排气口排除，模拟两冲程的发动机工作过程。 Fluent边界设置，两个腔室内的流体与固壁解除都设置了interface, 动网格运动使用CG_MOTION，编译没有出错，display motion 也是正确的 UDF 如下： #include "udf.h" DEFINE_CG_MOTION(motion,dt,cg_vel,cg_omega,time,dtime) { NV_S(cg_omega,=,0.0); NV_S(cg_vel,=,0.0); if (time<=2) cg_vel[1]=0.0214*cos(3.141592*time); else cg_vel[0]=0.0; } dynamic zones中rigid body分别定义了活塞与两边的流体的interface,活塞与方形腔室之间的接触面和前后两个端盖的接触wall deforming 定义了出口流体域与活塞的interface。 preview 预览网格几部过后出现负体积，变形结果如图 自己感觉是流固耦合面上的网格变形有问题。 提问： 流固耦合的动网格仿真计算热场，直接用Fluent进行模拟可以吗？ 如果可以，定义dynamic zones中流固耦合面的网格变形和重构应该怎样处理？ 希望有做相关方面的大神不吝赐教  geometry.jpg  question 1.jpg  question2.jpg |
回复此楼» 猜你喜欢
2026年的国家社科基金项目通讯评审的新规则与新动向、新挑战
已经有10人回复
-
有多少人是今天查系统知道结果的？
已经有16人回复
-
我不理解！
已经有14人回复
-
国自然面上复盘~欢迎讨论
已经有4人回复
-
系统查不到
已经有10人回复
-
基金不中，共勉
已经有3人回复
-
怎么查啊
已经有5人回复
-
范进中举一文的中心思想
已经有10人回复
-
2026国自然函评费到账
已经有25人回复
-
2026年8月25日国自然放榜前突然收到列入评审专家邮件，有关系吗？
已经有28人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 液压缸流固耦合问题
已经有6人回复
- CFX流固耦合问题
已经有9人回复
- 关于FSI流固耦合的问题
已经有4人回复
- 划分好网格导入Fluent后出现负体积
已经有6人回复
- 动网格 滑移网格
已经有4人回复
- 关于动网格出现负体积的问题
已经有12人回复
- 流固耦合模拟圆柱状固体在流体中绕垂直于轴向转动，应该怎么设置，本人比较急，谢谢
已经有4人回复
- 换热器流固耦合问题求解Fluent
已经有25人回复
- 请教：fluent动网格计算过程中计算域内压力出现负值，求讨论
已经有25人回复
- 流固耦合分析时，整个分析范围的转动（如柱塞泵）要如何设置边界条件？
已经有4人回复
- Fluent流固耦合模拟，一直耦合不了
已经有11人回复
- 急求解答！！fluent和workbench做流固耦合的问题~
已经有39人回复
- 流固耦合可投哪些期刊？
已经有5人回复
- 关于fluent双向流固耦合中的interface问题
已经有8人回复
- Ｆｌｕｅｎｔ的动网格出现负体积问题求助？
已经有18人回复
- fluent圆柱网格问题
已经有3人回复
- 请教fluent里面流固耦合换热的问题
已经有16人回复
- 关于ANSYS Workbench流固耦合的问题
已经有29人回复
- Fluent12中的 流固耦合传热问题
已经有12人回复
- 【求助】Fluent做流固耦合
已经有12人回复
2楼2014-10-29 14:24:35
underbless
铜虫 (小有名气)
- 应助: 19 (小学生)
- 金币: 84
- 红花: 3
- 帖子: 89
- 在线: 24.6小时
- 虫号: 3198348
- 注册: 2014-05-11
- 性别: GG
- 专业: 数学物理
3楼2014-10-29 20:28:22
4楼2014-10-30 09:49:55
5楼2014-10-30 10:45:40
6楼2014-10-30 16:42:02
|
现在采用cell zone condition 条件中的mesh motion 定于piston 的运动 Udf如是 #include "udf.h" DEFINE_TRANSIENT_PROFILE(movVel,time) { real movVel; if(time<2) movVel=0.0214*cos(3.141592*(time-0.084)); else movVel=0.0; } |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : meshmotion.jpg
2014-11-13 16:01:28, 130.64 K
7楼2014-11-13 16:02:34
|
但是又有了新的问题，在流体域接近运动边界的网格没有重构，一边一直压缩，一边一直拉伸 不知道是不是因为边界层网格的原因 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : cannotremeshing.jpg
- 附件 2 : dtailofunremshing.jpg
2014-11-13 16:11:05, 73.02 K
2014-11-13 16:11:05, 251.32 K
8楼2014-11-13 16:11:14
Turando
新虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 1005.9
- 散金: 509
- 红花: 3
- 帖子: 305
- 在线: 112.8小时
- 虫号: 3660119
- 注册: 2015-01-23
- 专业: 流体力学
9楼2017-03-08 16:27:03
