[求助] CFX流固耦合问题 已有3人参与

各位大神，本人用CFX遇到一个小问题，还请多多帮忙啊。。
模型已经建好，外面一层是固体，里面一层是液体，但是做流固耦合的时候，怎么默认的是fluid fluid interface？还请各位大神指点迷津啊~~~

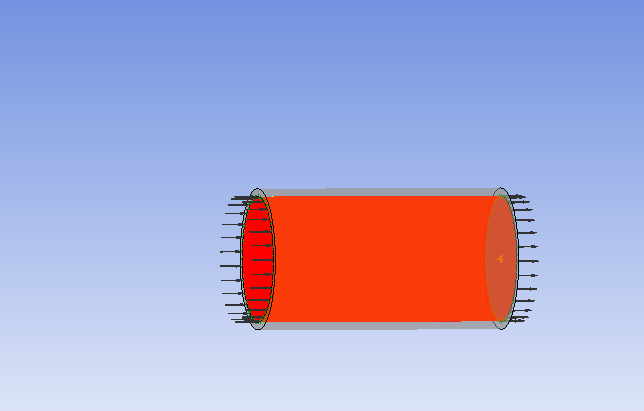

其中，红色的面表示耦合面。

CFX流固耦合问题


CFX流固耦合问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-09 16:45:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哈库呐么塔塔

铁虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
你修改一下耦合方式啊

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
2楼2014-06-10 09:03:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jkapologize

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 哈库呐么塔塔 at 2014-06-10 09:03:49
你修改一下耦合方式啊

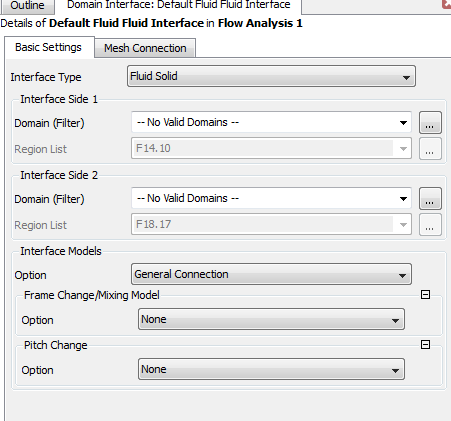

耦合方式改为fluid solid interface之后，显示no valid domain
CFX流固耦合问题-2
1.png，求指教啊？？
赞一下 回复此楼
3楼2014-06-10 10:23:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gy846608002

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
检查下网格中域的定义问题对不
赞一下 回复此楼
开心快乐每一天
4楼2014-06-10 17:50:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jkapologize

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by gy846608002 at 2014-06-10 17:50:09
检查下网格中域的定义问题对不

大侠，小弟初来乍到，不太了解CFX，你说的域是在哪一块检查？还望多多赐教啊，不胜感激。

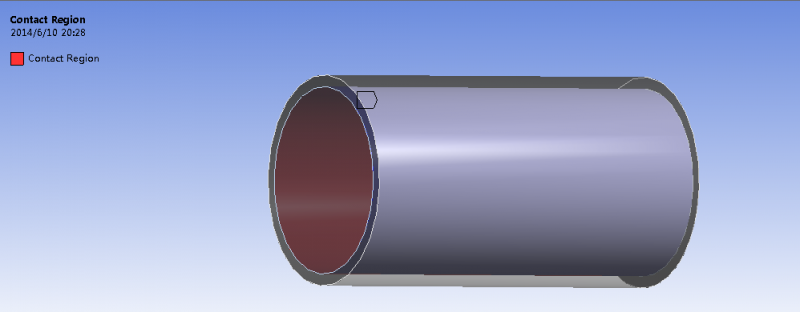

下面两个图是我在CFX中划分的网格，实体图中不同颜色代表耦合面。
CFX流固耦合问题-3


CFX流固耦合问题-4
赞一下 回复此楼
5楼2014-06-10 20:35:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jkapologize

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by gy846608002 at 2014-06-10 17:50:09
检查下网格中域的定义问题对不

再问一个简单的问题，在CFX中求解流体的时候是需要把固体supress吗？包括网格的划分，只对流体域进行划分？可以增加金币！！还望多多指教啊。
赞一下 回复此楼
6楼2014-06-10 20:48:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
6楼: Originally posted by jkapologize at 2014-06-10 20:48:43
再问一个简单的问题，在CFX中求解流体的时候是需要把固体supress吗？包括网格的划分，只对流体域进行划分？可以增加金币！！还望多多指教啊。...

需要把固体supress
只对流体域进行划分
赞一下 回复此楼
身邪不怕影子正，上梁何惧下梁歪。
7楼2014-06-10 21:52:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jkapologize

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by youy624 at 2014-06-10 21:52:11
需要把固体supress
只对流体域进行划分...

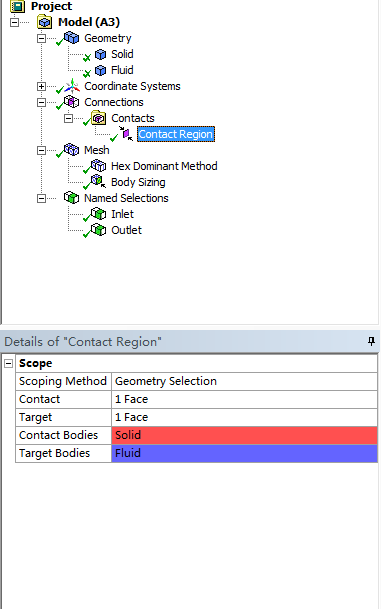

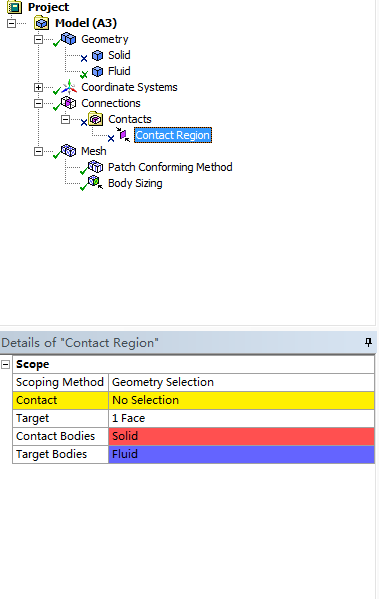

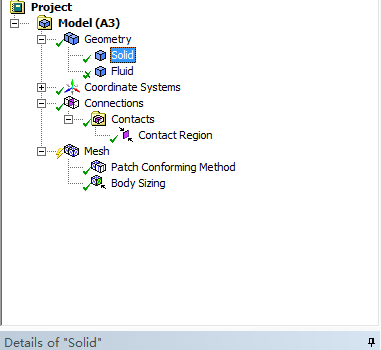

多谢回复，在将固体supress之后，对流体进行划分，在接触域，contact region欠定义吧？看图一：
CFX流固耦合问题-5


CFX流固耦合问题-6
2.png图二中将固体unsupress，网格部分就要重生成，求大神指点啊。supress之后对contact region的影响，这样可以么？
赞一下 回复此楼
8楼2014-06-11 09:12:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gy846608002

金虫 (正式写手)

【答案】应助回帖

在Meshing中可以进行域的定义，分别定义为fluid和solid，这样导入到CFX中应该是两部分
赞一下(1人) 回复此楼
开心快乐每一天
9楼2014-06-11 15:09:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jkapologize

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by gy846608002 at 2014-06-11 15:09:18
在Meshing中可以进行域的定义，分别定义为fluid和solid，这样导入到CFX中应该是两部分

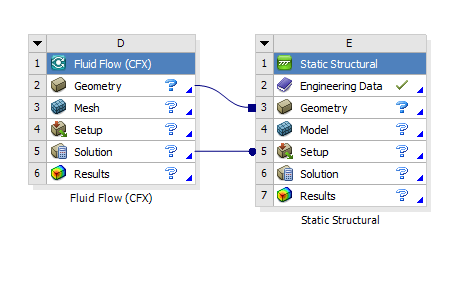

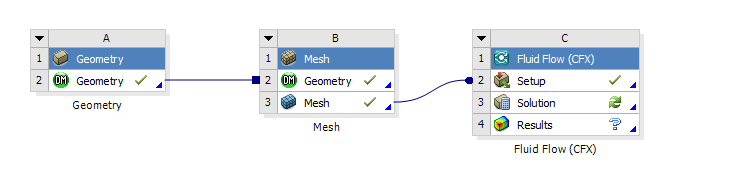

谢谢大神回复，大神是用图一的模式自己建模，还是用workbench中自带的FSI建模啊（见图二）？
我按图一建模之后，在mesh模块中分别将solid和fluid进行supress，然后划分网格，最后mesh还是要重生成。。。。

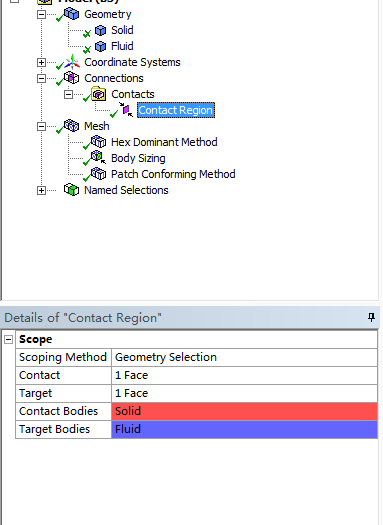

小弟还是不知，大神所说的meshing中进行域的定义，可否给截个图？见图三中fluid和solid耦合面，这是对不同域定义成功的表现么？

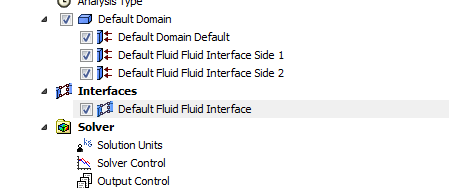

最后将mesh模块的结果导入CFX中，结果还是默认显示fluid fluid interface！！
求指点啊，增加金币。。
CFX流固耦合问题-7


CFX流固耦合问题-8


CFX流固耦合问题-9


CFX流固耦合问题-10
赞一下 回复此楼
10楼2014-06-11 16:57:15
