[求助] 用Ansys Workbench(CFX)做单向流固耦合出现的问题 已有2人参与

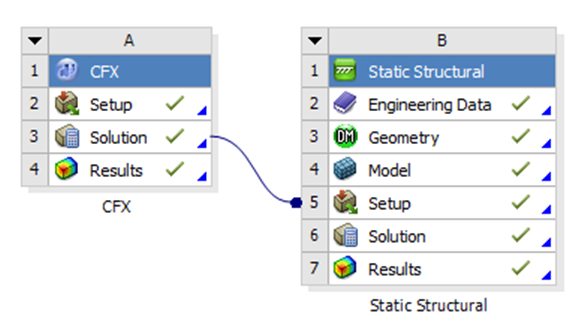

我做了一个风机叶轮的流固耦合分析，用单向和双向分别模拟了，但发现最后单向的模拟结果，无论是应力还是变形量都远远大于双向的结果，而且差了几个数量级。而我看的文献上显示单向的计算结果要小于双向。单向耦合时，是不是先计算流场，得到流场的Pressure，然后将该Pressure导入到叶轮部分进行耦合计算？如果这样的话，在叶轮部分开始进行计算时，叶轮上就已经有了一个流场的预压力分布了吗？这个压力是不是就是之前流场计算的最后一步的结果呢？我记得在做双向的时候，由于数据是进行双向传递的，所以在计算开始的时候，叶片的受力和变形都是从零开始的。而单向一开始就有压力分布在叶片上。。。有谁做过单向的呢？求解答啊。。。附图是我在Workbench中的单向流固耦合的计算流程图。各位大侠，看看我的设置有错吗？
用Ansys Workbench(CFX)做单向流固耦合出现的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-10 13:10:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

for_the_king

新虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
743832049: 金币+1, ★★★很有帮助 2013-09-10 18:42:10
做单项的这样子就没有问题
赞一下(1人) 回复此楼
2楼2013-09-10 15:47:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

for_the_king

新虫 (小有名气)

【答案】应助回帖

static structural 就行  瞬态设定时间为1就一样效果
赞一下(1人) 回复此楼
4楼2013-09-11 10:18:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

743832049

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by for_the_king at 2013-09-10 15:47:27
做单项的这样子就没有问题

我下午又想了一下，觉得应该是流场计算的每一步应该按顺序作用在叶片上，这样只考虑每一个步长内流体作用在叶片上，而叶片的变形不对流场的变化起作用。这应该就是单向流固耦合与双向流固耦合的区别所在。如果是这样的话，在叶片计算的第一步，叶片上的应力和变形也应该是从零开始逐渐增加的，而不是我现在计算得到的结果：第一步就已经有很大的流场压力作用在叶片上。问题出在哪里呢？我看到一些书上说，单向计算中，右侧的static structural 也可以换成transient structural，这有区别吗？
赞一下 回复此楼
3楼2013-09-10 18:41:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

743832049

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by for_the_king at 2013-09-11 10:18:28
static structural 就行  瞬态设定时间为1就一样效果

那在该单向设置下，在分析叶片受力时，Imported Load只能取某个时间点下的流场压力吗？因为在Imported Load的设置下有个Source time，里面给出了之前自己设置的流场时间步长（我猜的），我的总共200步。Source time点设置不同，load值也不一样。而Analysis time设置的是以该Source time 下的压力持续作用在叶片上的时间，是这样的吗？如果这样，那就是说单向只能做静态压力分析（即叶片结构分析时只是受到一个压力作用），而双向的结构分析过程，压力值一直在变。我的解释正确吗？
赞一下 回复此楼
5楼2013-09-12 10:14:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

plot100

新虫 (初入文坛)
双向计算的时候不是可以设置结构还是流体计算的先后顺序额
赞一下 回复此楼
6楼2013-11-07 01:38:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

关键同学

铜虫 (初入文坛)
单向和双向是指间接耦合与直接耦合么？我最近在用那个source time 的时候也感到困惑，感觉只是加载的某一时刻上一步计算的结果
赞一下 回复此楼
7楼2014-03-23 02:58:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

西里厄斯

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by 743832049 at 2013-09-12 10:14:20
那在该单向设置下，在分析叶片受力时，Imported Load只能取某个时间点下的流场压力吗？因为在Imported Load的设置下有个Source time，里面给出了之前自己设置的流场时间步长（我猜的），我的总共200步。Source tim ...

楼主问题解决了吗？时域的压力分析成功了吗？
赞一下 回复此楼
8楼2014-10-14 12:33:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

siwangyouxi

新虫 (初入文坛)
怎么样现在
回复此楼
9楼2015-05-02 21:12:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

拱桥月下

新虫 (小有名气)

【答案】应助回帖

我觉得对于风机的叶片分析，应该先结构再流体比较妥当
赞一下 回复此楼
10楼2015-08-22 14:26:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
