[求助] 关于FSI流固耦合的问题已有1人参与

在workbench中的design modler中怎么画出流体和管道，当画出管道模型，通过拉伸得到管道模型后，然后再画流体区域，但是流体直径与管道内壁直径相同，就会得到一个实体，我是做流固耦合的，耦合面就是管道内壁，不知道应该怎么解决，小弟初来乍到，还望多多指教啊，不胜感激。

关于FSI流固耦合的问题

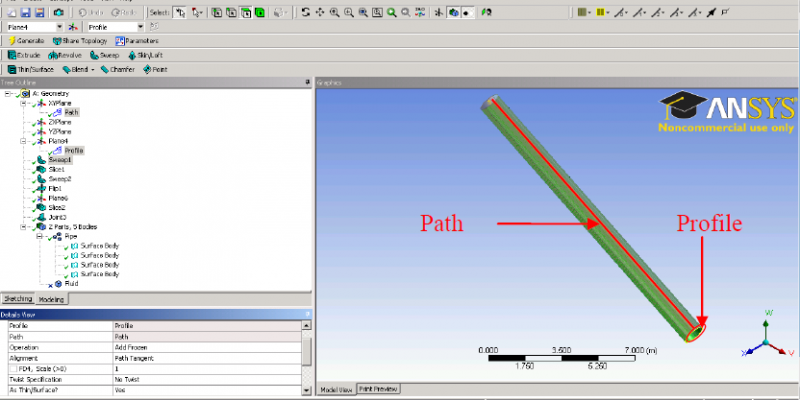

1.png文献中先这么画出管道，而且管道厚度为零，不知怎么画，还望大神赐教啊。


关于FSI流固耦合的问题-1

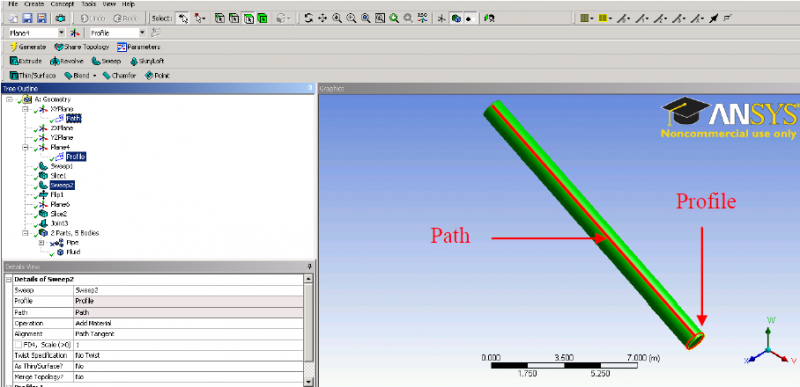

2.png这个是液体，文献中成型的方法。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2014-05-26 21:58:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

underbless

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你画出管道后，在画流体的时候，在detail里面改变一下类型，从add material改为add frozen  两个域就不会合并了
add material表示添加材料 就合一起去了
add frozen表示添加一个新的体
赞一下(1人) 回复此楼
哀民生之多艰
2楼2014-05-26 22:23:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jkapologize

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by underbless at 2014-05-26 22:23:41
你画出管道后，在画流体的时候，在detail里面改变一下类型，从add material改为add frozen  两个域就不会合并了
add material表示添加材料 就合一起去了
add frozen表示添加一个新的体

我试了一下，不知道对不对。麻烦帮忙看一下：
关于FSI流固耦合的问题-2

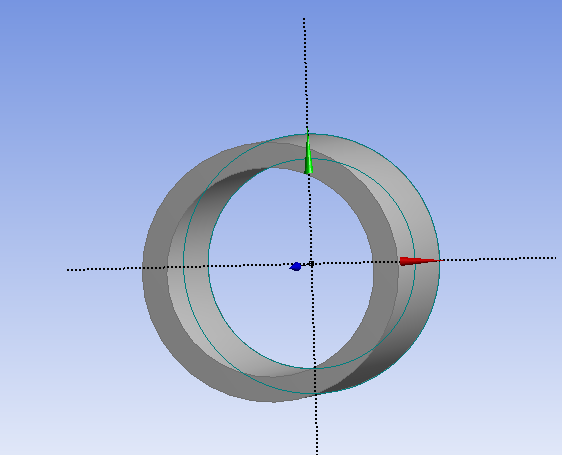

1.png通过圆环拉伸得到管道


关于FSI流固耦合的问题-3
2.png改变拉伸体1的operation为add frozen，在上一草图中的画一个与内环大小相同的圆，重生成液体


关于FSI流固耦合的问题-4
3.png结果图如图所示
赞一下 回复此楼
3楼2014-05-27 09:59:54
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jkapologize

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by underbless at 2014-05-26 22:23:41
你画出管道后，在画流体的时候，在detail里面改变一下类型，从add material改为add frozen  两个域就不会合并了
add material表示添加材料 就合一起去了
add frozen表示添加一个新的体

麻烦问一下，大神做过液体急停的模拟没？不胜感激。
赞一下 回复此楼
4楼2014-05-27 10:01:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

underbless

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by jkapologize at 2014-05-27 09:59:54
我试了一下，不知道对不对。麻烦帮忙看一下：

1.png通过圆环拉伸得到管道

2.png改变拉伸体1的operation为add frozen，在上一草图中的画一个与内环大小相同的圆，重生成液体

3.png结果图如图所示
...

结构视图里有两个体就对了
赞一下(1人) 回复此楼
哀民生之多艰
5楼2014-05-27 11:01:42
