[求助] ansys workebench 流固耦合网格划分的疑问 已有2人参与

大家好，小弟刚接触ansys wokebench，遇到一些问题一直没弄明白，请教一下。具体问题如下：

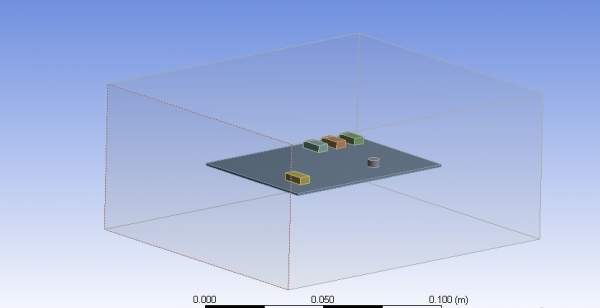

我用ansys workbnch DM建模一块电路板，周围为流体，划分网格的时候要分别抑制流体和固体然后单独划分网格吗？还是利用布尔运算把固体给挖掉呢？
还有DM建模时候，基板上面的芯片是设为add frozen吗？
这是我自己的做法：先抑制固体，划分流体，然后抑制流体再划分固体，但是导入fluent中cell zone中没有shadow。
第二中是，我用布尔操作将固体挖去，划分网格，但是导入fluent出现错误，missing mesh.
两种方法失败，我不是很明白该怎么划分网格呢，谢谢各位了。
如图
ansys workebench 流固耦合网格划分的疑问
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-15 18:42:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuwyn0212

新虫 (初入文坛)
谢谢，这些帖子都看过了，和我的问题不想关，你能帮我详细说一下该怎么做吗，谢谢
赞一下 回复此楼
2楼2013-11-15 19:01:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuwyn0212

新虫 (初入文坛)
好心人帮帮忙吧谢谢了
赞一下 回复此楼
3楼2013-11-15 21:38:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuwyn0212

新虫 (初入文坛)
有没有好心人提示一下我，谢谢各位了
赞一下 回复此楼
4楼2013-11-19 14:00:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

古蒙ls

新虫 (小有名气)

【答案】应助回帖

我也做流固耦合，gambit中间只能用spit切割才能在fluent中出现shadow，做布尔运算不行，你可以参考一下。
赞一下 回复此楼
5楼2013-12-25 20:55:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jxer

铜虫 (初入文坛)

【答案】应助回帖

DM：分别建模，add frozen，布尔减运算，保留材料；
mesh：划分流体抑制固体，划分固体抑制流体。
赞一下 回复此楼
为信仰充值
6楼2013-12-26 10:29:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingquanliu

新虫 (初入文坛)
楼主你好，请问最后怎么解决的？我也遇到相似问题
赞一下 回复此楼
7楼2015-11-07 12:22:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuzhizheng

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by qingquanliu at 2015-11-07 12:22:21
楼主你好，请问最后怎么解决的？我也遇到相似问题

解决没有啊
:
回复此楼
8楼2017-05-26 01:46:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zaijienantao

新虫 (小有名气)
我之前也研究过一段时间，在流体里抑制固体划分网格，在固体里抑制流体划分网格，算完流体后导入算固体的软件作为设置条件
赞一下 回复此楼
9楼2017-05-27 20:50:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
