| 查看: 1328 | 回复: 8 | ||
[求助]
ansys网格划分问题 已有1人参与
|

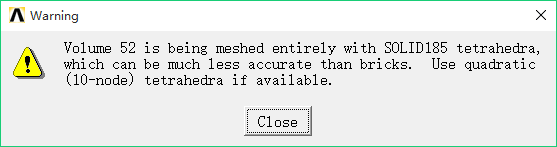

请问各位大神，这种问题该怎么解决？结构一部分网格用的自由网格划分，四面体单元，其他为扫掠划分，六面体单元。求告知这个问题的 具体处理方法。 2016-07-27_110018.png |
回复此楼» 猜你喜欢
欢迎发来filecode的Mz6后的代码验证其规律
已经有69人回复
-
有时候，自然基金真的不能太认真 （我的申报经验）
已经有11人回复
-
时间戳又变了8-15
已经有23人回复
-
filecode=后面第一个是大写字母
已经有7人回复
-
filecode
已经有12人回复
-
小木虫上这么多卖论文的，真有人买论文么？感觉没必要啊
已经有13人回复
-
哪位老哥知道今年的国自然具体哪一天放榜？
已经有7人回复
-
关于Filecode分析方法
已经有13人回复
-
各位道友，我要去昆明玩几天，回来见。
已经有8人回复
-
咱们一起用铁证分析2026国家社科基金中标与否
已经有22人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 关于ANSYS ls dyna 划分网格遇到的问题
已经有17人回复
- 划分网格时出现错误
已经有2人回复
- ansys workbench网格划分的问题
已经有1人回复
- 求问ICEM网格划分的问题
已经有1人回复
- ICEM CFD 划分二维或三维结构化网格 定义网格节点数时Mesh law的选择依据
已经有2人回复
- icem画网格求助，请各位指点迷津。。。
已经有3人回复
- 用cfx进行数值模拟时，大家一般用什么软件建立几何模型、用什么软件划分网格
已经有3人回复
- 求问ansys meshing怎么划分气瓶网格
已经有10人回复
- procast网格和ansys网格
已经有8人回复
- 【ansys模拟焊接】激活单元同时赋初始温度值？
已经有5人回复
- Ansys meshing划分网格的时候如何分块？
已经有6人回复
- ansys如何与fluent对接
已经有8人回复
- 求大侠解释一下ANSYS网格划分时映射划分By corners指令
已经有6人回复
- ansys网格划分
已经有1人回复
- ANSYS中应力强度因子与J积分的计算[转载]
已经有5人回复
- 非线性分析中的ansys跟踪显示
已经有83人回复
- ansys网格划分密度对计算结果有什么影响？
已经有4人回复
msy729047584
铁杆木虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 11140.8
- 散金: 15
- 红花: 4
- 帖子: 1108
- 在线: 58.2小时
- 虫号: 3339733
- 注册: 2014-07-26
- 性别: GG
- 专业: 固体力学
|
你尝试用一下solid 186 20节点六面体单元，带有中间节点，具有二次位移模式。这样的话就不会提醒你了 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
长颈鹿在附近2楼2016-07-27 15:11:49
lx901023
至尊木虫 (职业作家)
- 应助: 116 (高中生)
- 金币: 20626.9
- 红花: 26
- 帖子: 3200
- 在线: 249.4小时
- 虫号: 3304459
- 注册: 2014-07-03
- 专业: 机械动力学
3楼2016-07-28 09:55:48
4楼2016-07-28 10:51:59
5楼2016-07-28 10:57:32
lx901023
至尊木虫 (职业作家)
- 应助: 116 (高中生)
- 金币: 20626.9
- 红花: 26
- 帖子: 3200
- 在线: 249.4小时
- 虫号: 3304459
- 注册: 2014-07-03
- 专业: 机械动力学
|

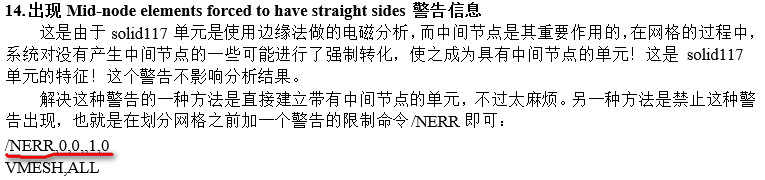

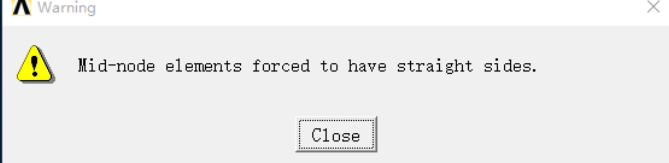

solid185是主要6面体网格，可以有一些退化形式，没有中间节点。solid186主要是4面体网格，有中间节点。你的这个问题就是中间节点的警告。没有见到具体几何，你也没有说分析任务和目的。如果我是你，我会根据分析的目的和分析精度还有几何模型的情况，综合选择单元类型。 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
6楼2016-07-28 23:53:46
7楼2016-07-29 14:32:00
8楼2016-07-29 14:37:22
9楼2016-07-29 14:40:48
