[求助] ansys workbench网格划分的问题

初学ansys workbench，学习网格划分时遇到下面两个划分实例，看书怎么也没看懂，问了好几个懂ansys的，不知道是不愿意告诉我还是确实都不知道，反正是没问出办法来。

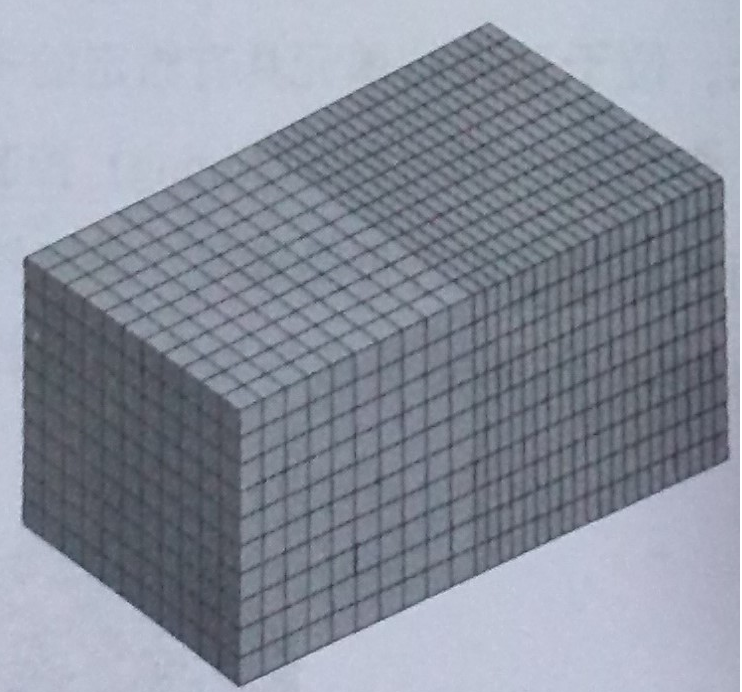

第一个就是把一个长方体由一个面做分界，一边网格稀疏些，另一边网格稠密些！书上说是局部尺寸sizing边尺寸方式建立；

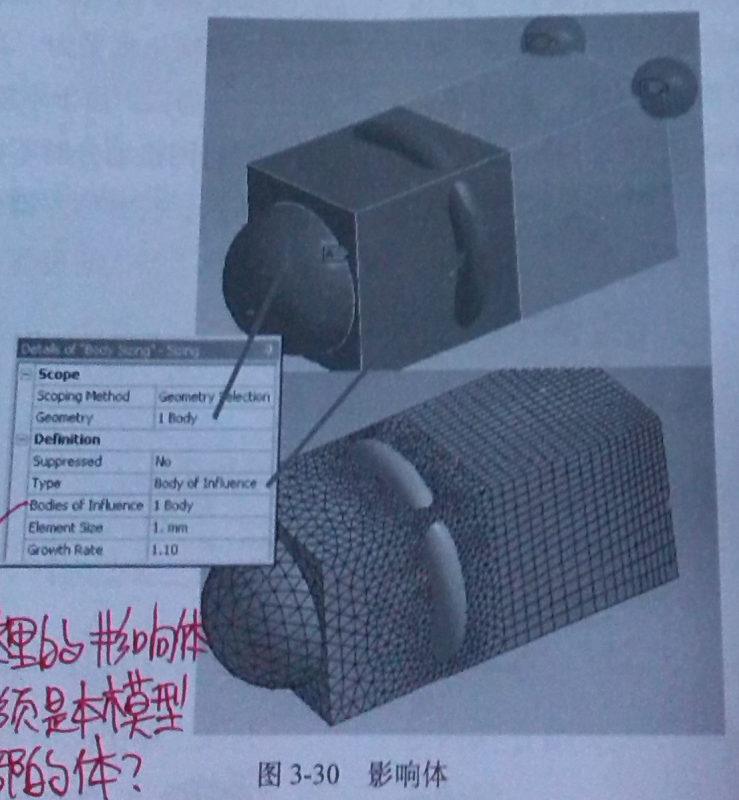

第二个是用一个回转体作为影响体，在回转体与长方体接触的边界附近网格更加细密一些！
请哪位高手不吝指点一二，最好是带截图和步骤的，因为刚接触，很多东西都不懂，麻烦各位了！

ansys workbench网格划分的问题


ansys workbench网格划分的问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-25 22:11:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwenjunspz

银虫 (小有名气)
第一个已经解决了，按照百度上说的下述步骤：
1、将实体冻结(或称为抑制）选中body——右键——suppress body，实体前的绿色小对号就会变成小叉号；
2、将这个零件分为两部分：
        在你想要切开的地方建立一个坐标系，也可以建立一个平面plane；
        利用"slice",将之切开：Creat——slice——指定切开实体的分界面
3、经过第2步，一个body就会被切开成两个body
4、不同的body就可以选择不同的网络划分方法了
赞一下(1人) 回复此楼
