[求助] ansys workbench 对于很薄很薄的壳如何进行网格划分

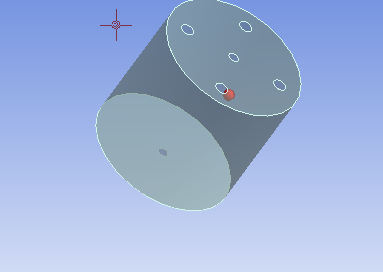

我的模型是壁很薄很薄的圆筒形实体(如图所示),薄到用肉眼几乎看不到其厚度(5微米厚),进行网格划分时总出错,跪求高手点迷津!!
ansys workbench 对于很薄很薄的壳如何进行网格划分
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

okgo

金虫 (初入文坛)

【答案】应助回帖


感谢参与,应助指数 +1
xiegangmai: 金币+1, 谢谢参与! 2013-07-24 22:39:44
抽取中面,然后用壳单元进行分析啊
2楼2013-07-22 22:21:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaozhou000

金虫 (著名写手)


感谢参与,应助指数 +1
xiegangmai: 金币-1, 应助指数-1, 谢谢参与!非应助请勿选择“应助回帖” 2013-07-24 22:39:52
这个刚开始学习呢,以后可以共同探讨这个问题
3楼2013-07-23 07:24:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaojiaodai

银虫 (初入文坛)

引用回帖:
2楼: Originally posted by okgo at 2013-07-22 22:21:26
抽取中面,然后用壳单元进行分析啊

偶是个菜鸟,大侠能否说得详细一点呀,有人说是将这个圆通切开然后再划分,您说得抽取中面也是这个意思吗
4楼2013-07-23 09:37:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

okgo

金虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
xiaojiaodai: 金币+5, ★★★★★最佳答案, 成功了,灰常感谢~ 2013-07-23 14:33:00
xiegangmai: 金币+2, 谢谢参与! 2013-07-24 22:40:00
就是把薄的板,抽取为一个面,然后用壳单元进行分析啊,你这个壁厚太小,用实体单元的话只有划分成很小的单元进行分析,那样的话单元数就非常多。对这种类型的分析一般采用板壳单元进行分析。workbench中有抽取中面这个命令啊。
5楼2013-07-23 11:07:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaojiaodai

银虫 (初入文坛)

引用回帖:
5楼: Originally posted by okgo at 2013-07-23 11:07:35
就是把薄的板,抽取为一个面,然后用壳单元进行分析啊,你这个壁厚太小,用实体单元的话只有划分成很小的单元进行分析,那样的话单元数就非常多。对这种类型的分析一般采用板壳单元进行分析。workbench中有抽取中面 ...

大侠,我想请教一下,经您的启发,我用的是thin/surface命令将上述几何体变成薄壳的(貌似不能用抽取中面命令,因为对于圆筒壁此命令不成功,错误提示是两个曲面不是平移的),所以划分成功了。

但是由于我的模型还有其他零件,我将完整的部件导入ansys后,在DM中仍利用thin/surface命令对那个圆筒形进行薄壳设置虽然也可以,但是,结果其他零件就不见了(用鼠标悬停实体处,仍能看到其他零件的轮廓线,但是实际上零件丢失了,无法选中)。。。。请问大侠知道是什么原因吗
6楼2013-07-24 10:19:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

okgo

金虫 (初入文坛)


xiegangmai: 金币+1, 谢谢参与! 2013-07-24 22:40:07
不知道你说的什么意思,workbench中不好抽中面,你也可以在CAD软件中先抽好中面再导入workbench中试试
7楼2013-07-24 15:10:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flipper

新虫 (初入文坛)

你好,请问你的问题解决了吗?我碰到了一个类似的问题,不过我的面更薄(不到一微米),然后也和其他零件装配在一起。最后怎么解决的啊?
8楼2013-12-01 15:34:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mangoluo

新虫 (初入文坛)

内容已删除
9楼2017-06-20 14:43:54
