[交流] ANSYS workbench关于装配体网格划分以及焊缝材料的选取的问题 已有2人参与

我画的是个压力容器,筒体和封头的材料是Q235B,焊缝的材料怎么选择呢,或者怎么添加焊缝的材料啊。

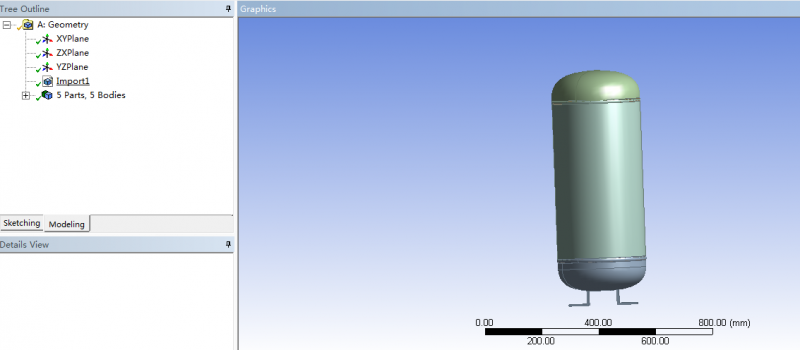

然后就是装配体网格的划分问题,我是装配好后但是是5Part,5bodies,每次网格划分都是网格之间不匹配,好像是通过什么from new part但是这个在哪啊,能截图给我看下吗,我是初学,找半天也没找到,谢谢。

ANSYS workbench关于装配体网格划分以及焊缝材料的选取的问题
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)

大神,求助啊
2楼2015-04-18 14:41:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

辉xiao

金虫 (初入文坛)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
DM里面点击body右键就有了from new part,第一个我也不知道
3楼2015-04-20 17:08:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freeze010

银虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖

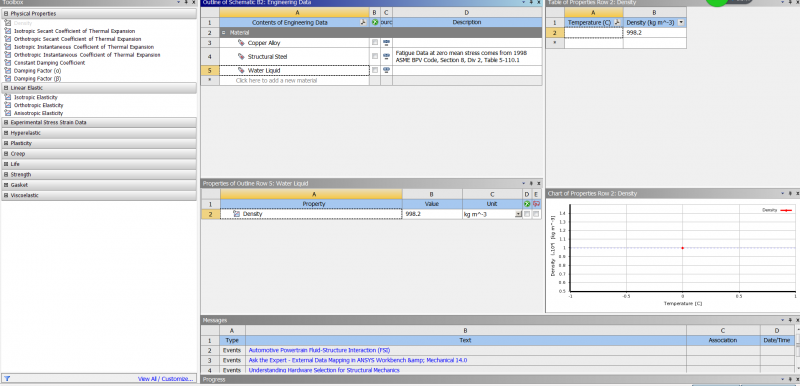

如果要划分网格有共同节点,需要将几个体合成一个part,按住啊ctrl点选需要的体,右键from new part即可,至于添加材料则,在engineering data里添加,右键编辑,然后找到A2框里添加材料名称,然后左边的框里有各项属性,双击需要的属性,然后在右下角就出现属性输入框,输入数值即可。
ANSYS workbench关于装配体网格划分以及焊缝材料的选取的问题-1

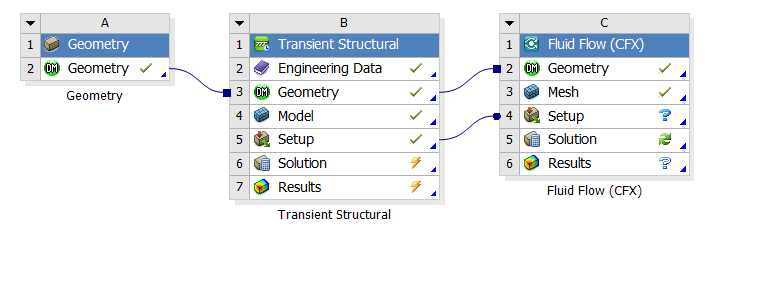

ANSYS workbench关于装配体网格划分以及焊缝材料的选取的问题-2

4楼2015-04-22 11:31:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)

引用回帖:
4楼: Originally posted by freeze010 at 2015-04-22 11:31:56
如果要划分网格有共同节点,需要将几个体合成一个part,按住啊ctrl点选需要的体,右键from new part即可,至于添加材料则,在engineering data里添加,右键编辑,然后找到A2框里添加材料名称,然后左边的框里有各项 ...

现在会了,还有就是应力的分析结果怎么不在焊缝位置,如果就这个图而言的话,应该怎么设定载荷和约束呢,压力是1.4MPA的。还有就是每次分析的应力结果都是4-5千多的MPA这结果感觉不可信啊,哪出错啊啊,大神
5楼2015-05-16 22:36:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freeze010

银虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
内容已删除
6楼2015-05-17 16:18:24
