| 查看: 4316 | 回复: 30 | |||
liaihua1005铁杆木虫 (著名写手)
|
[求助]
OA+OED体系高温共沉淀合成的UCNPs的TEM正常，但是不能分散在环己烷中，原因求助？ 已有2人参与
|
||
|

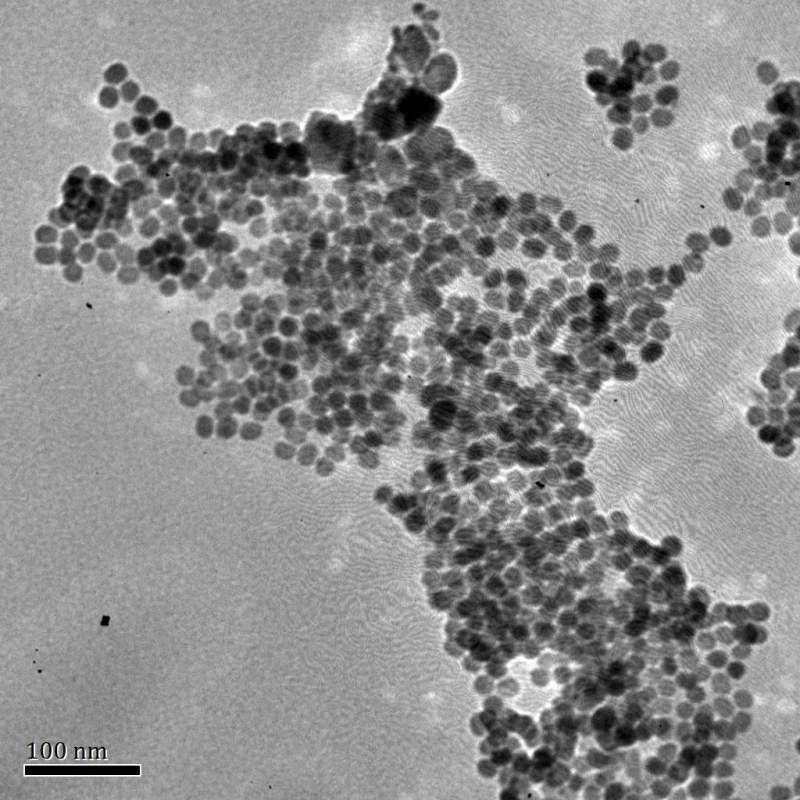

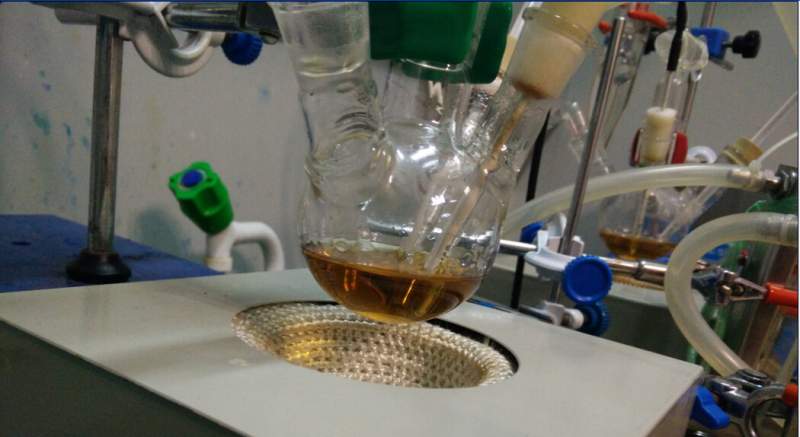

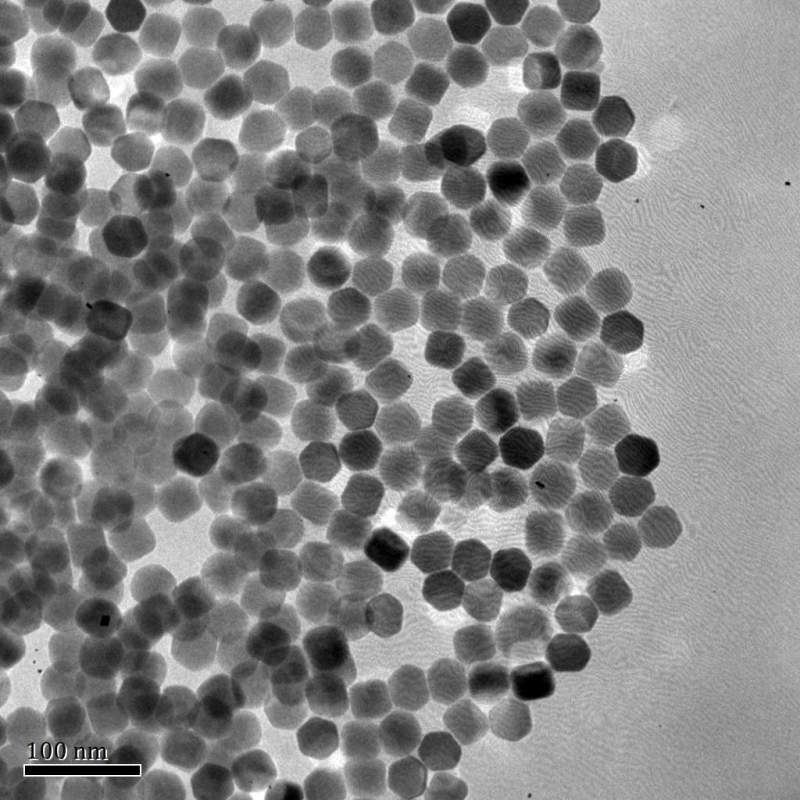

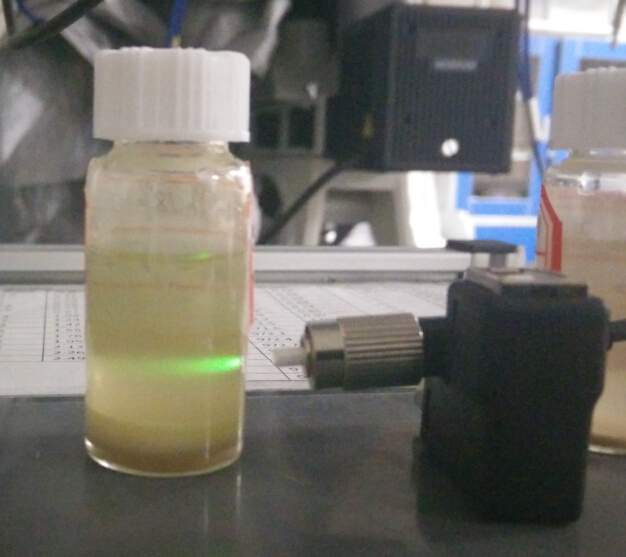

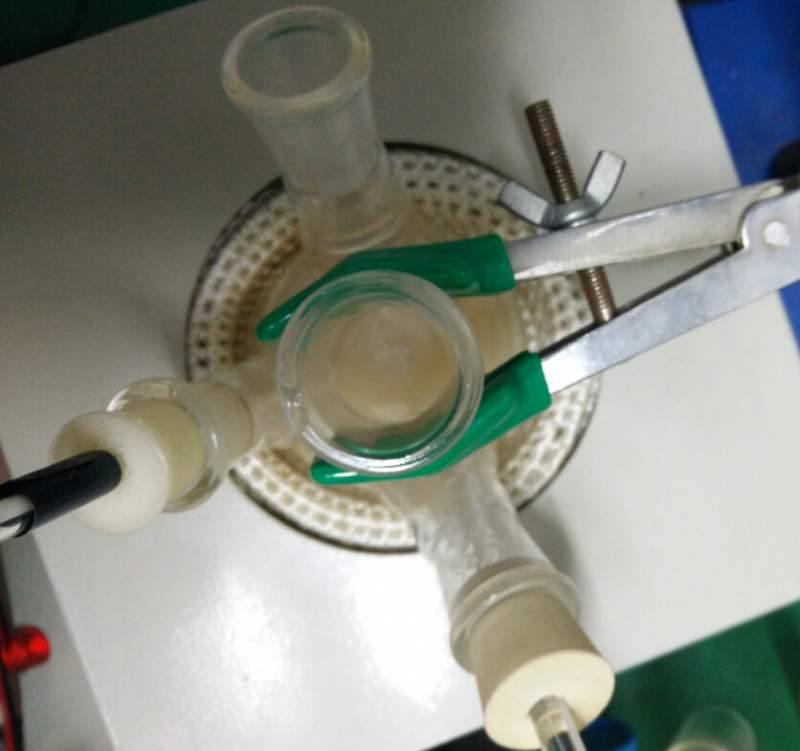

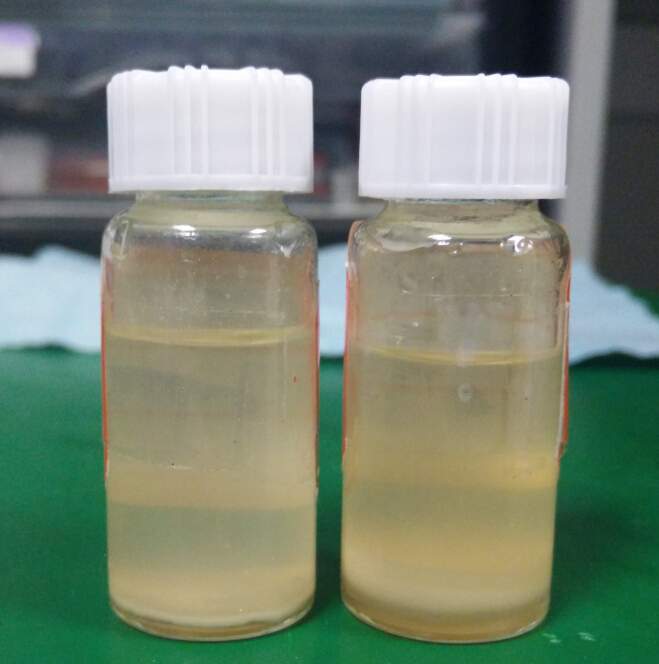

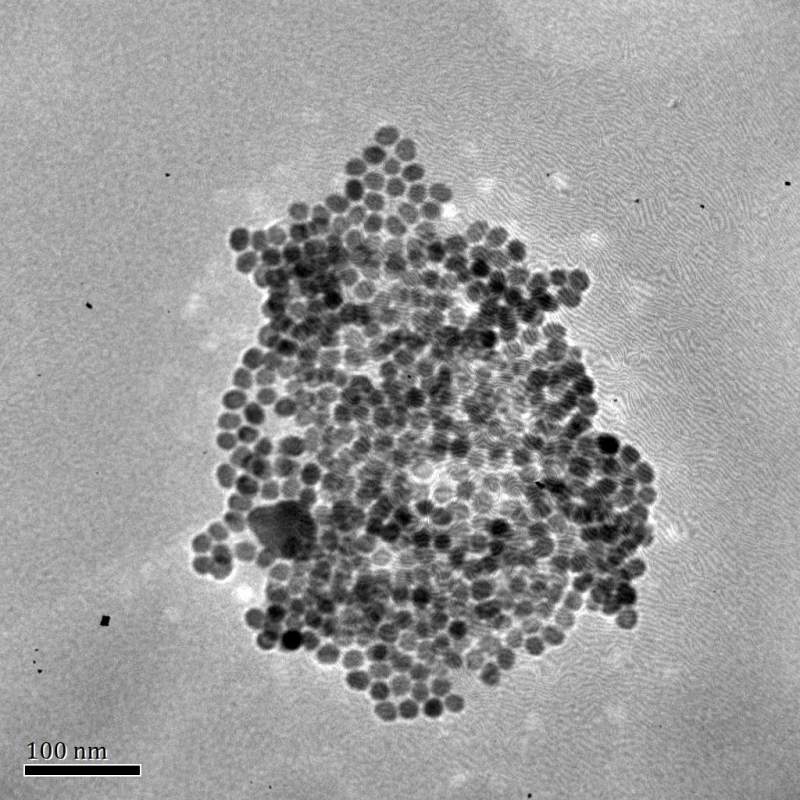

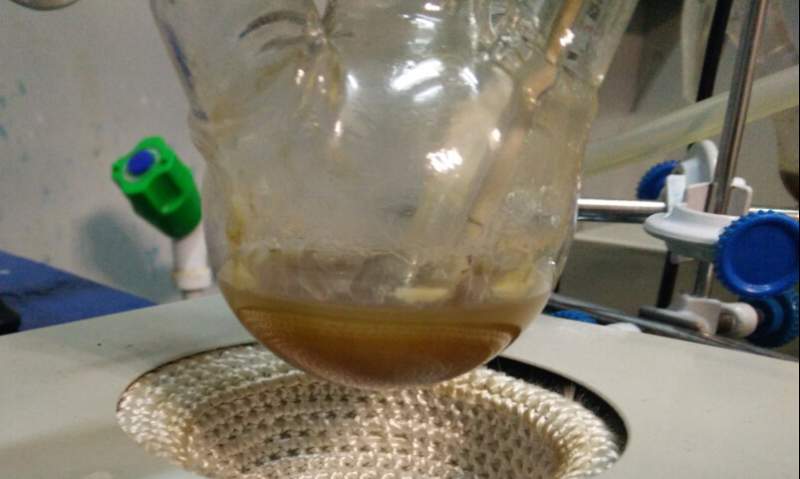

在“OA+OED”体系中使用张勇的方法高温共沉淀合成NaYF4纳米晶遇到些问题，主要问题是合成后的UCNPs不能分散在环己烷中，发光还行，做TEM的分散性也还行。 下图是156℃后形成的稀土油酸盐的反应液颜色（这个应该属于正常，是否可以排除OA变质了可能？）。使用7mL的OA与17mL的ODE，1 mmol的稀土氯化盐水溶液，使用Pt100热电阻反馈控温，在110℃敞开四颈瓶的颈口排水40min，升温时开始通Ar气，在156℃保温30min。  下图是在35℃加入NH4F和NaOH甲醇混合溶液后的照片（属于正常不？）。降温至35℃直接从离心管倒入13.5 mL的甲醇溶液（含2.5 mmol的NaOH和4 mmol的NH4F）到三颈瓶中，搅拌2min后升温至49℃保温、搅拌40min。NaOH的甲醇溶液与NH4F的甲醇溶液混合后在30s内会倒入三颈瓶中。 按刘晓刚在Nature Protocols的描述，50℃固氟40min溶液会透明，但是我不会出现透明，这是影响最后在环己烷中分散性的原因吗？  这是305℃保温90min后降温至约100℃时反应液的照片，没有如刘晓刚在Nature Protocols描述的透明，这个正常不？  这是分散到8mL的环己烷中，超声20min后过夜后的照片，底部有很明显的沉淀，上层的溶液也不是透明的。并且涡旋均匀的分散液在超声结束后瓶底就有沉淀。 洗的方法按刘晓刚在Nature Protocols的步骤，先向反应液加入10 mL酒精离心，再用5mL环己烷分散沉淀后加入10mL酒精离心，再次用5mL环己烷分散沉淀后先后加入5mL酒精和5mL的甲醇离心，最后将沉淀分散到8mL的环己烷中。  这是上层分散液在400 mW的980 LD激发下的发光照片，发光还可以。  这是TEM照片，没有明显的团聚，也没有很多过大的颗粒。   这是另一个样品的TEM，也是不能分散在环己烷中。  |
回复此楼» 收录本帖的淘帖专辑推荐
 上转换与二氧化硅 |
» 猜你喜欢
招生负责_院士团队_学生高自由度成长_擅长学生培养
已经有5人回复
-
温州大学招收2026年入学博士研究生（化学、材料、环境）
已经有10人回复
-
金属材料论文润色/翻译怎么收费?
已经有295人回复
-
非晶合金
已经有2人回复
-
院士团队-每届学生都优秀-高自由度-团队氛围好
已经有0人回复
-
求调剂
已经有3人回复
-
化工学院（学院正式调剂群+联系方式）
已经有0人回复
-
化工学院（学院官方群）-院士团队招生-学生自由度高-培养模式成熟高效
已经有0人回复
-
黑龙江大学分析化学招调剂
已经有0人回复
-
武汉高校国家级人才团队招收材料，化学，纺织等专业硕士调剂生
已经有26人回复
-
纺大化工学院（官方群）-院士团队招生-学生自由度高发展好-培养模式成熟
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
华子李
铁杆木虫 (著名写手)
五星上将
- 应助: 45 (小学生)
- 金币: 6191.6
- 散金: 410
- 红花: 10
- 帖子: 1166
- 在线: 292.2小时
- 虫号: 2347669
- 注册: 2013-03-14
- 性别: GG
- 专业: 有机高分子功能材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liaihua1005: 金币+50, ★★★很有帮助 2016-01-11 12:31:53
感谢参与，应助指数 +1
liaihua1005: 金币+50, ★★★很有帮助 2016-01-11 12:31:53
| 我也参考了刘的文献，你第一步除水后颜色较深，可以试试不要配制成稀土盐水溶液，直接加固体；你在加入甲醇溶液之后可以室温下搅拌半个小时，然后再升温至50度或者直接升温除甲醇，这一步透不透明跟前面165度以后溶液的颜色有很大的关系；你305度以后的照片比刘的好啊，文献上刘280度90分钟溶液颜色就变成黑色了，没有说透明吧，文献上有图片；至于沉淀物很可能是杂质，你可以分离出来比较一下发光。 |
13楼2016-01-11 10:10:07
华子李
铁杆木虫 (著名写手)
五星上将
- 应助: 45 (小学生)
- 金币: 6191.6
- 散金: 410
- 红花: 10
- 帖子: 1166
- 在线: 292.2小时
- 虫号: 2347669
- 注册: 2013-03-14
- 性别: GG
- 专业: 有机高分子功能材料
19楼2016-01-11 20:57:22
liaihua1005
铁杆木虫 (著名写手)
- 应助: 2 (幼儿园)
- 金币: 5758.2
- 散金: 45
- 红花: 1
- 帖子: 1202
- 在线: 254.7小时
- 虫号: 413273
- 注册: 2007-06-26
- 专业: 物理学I
7楼2016-01-10 17:44:26
华子李
铁杆木虫 (著名写手)
五星上将
- 应助: 45 (小学生)
- 金币: 6191.6
- 散金: 410
- 红花: 10
- 帖子: 1166
- 在线: 292.2小时
- 虫号: 2347669
- 注册: 2013-03-14
- 性别: GG
- 专业: 有机高分子功能材料
18楼2016-01-11 20:55:44
2楼2016-01-08 11:03:57
|
本帖内容被屏蔽 |
3楼2016-01-08 12:15:10
liaihua1005
铁杆木虫 (著名写手)
- 应助: 2 (幼儿园)
- 金币: 5758.2
- 散金: 45
- 红花: 1
- 帖子: 1202
- 在线: 254.7小时
- 虫号: 413273
- 注册: 2007-06-26
- 专业: 物理学I
4楼2016-01-10 09:16:24
5楼2016-01-10 12:38:03
6楼2016-01-10 15:51:19
liaihua1005
铁杆木虫 (著名写手)
- 应助: 2 (幼儿园)
- 金币: 5758.2
- 散金: 45
- 红花: 1
- 帖子: 1202
- 在线: 254.7小时
- 虫号: 413273
- 注册: 2007-06-26
- 专业: 物理学I
8楼2016-01-10 17:51:30
爱哭的星星
木虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 3205.6
- 散金: 10
- 红花: 14
- 帖子: 355
- 在线: 234.1小时
- 虫号: 3180510
- 注册: 2014-05-04
- 性别: GG
- 专业: 无机纳米化学
9楼2016-01-10 22:07:02
10楼2016-01-10 22:52:48
