小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » ANSYS网格划分
101/1返回列表
查看: 1235  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

cywork

新虫 (初入文坛)

[求助] ANSYS网格划分 已有1人参与

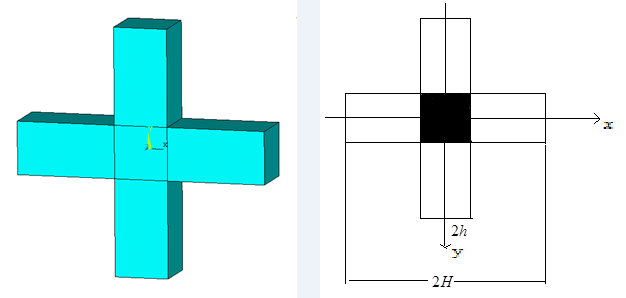

在ANSYS中怎样对多面体划分出比较规则的网格，比如一个L-L变换器，模型如图，新手求助，谢谢啦！

ANSYS网格划分
实体图和结构图.pnhttp://muchongimg.xmcimg.com/data/bcs/2015/1116/w210h3871324_1447639897_689.pngg
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-11-16 10:13:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
对模型进行切割，将它们分为 5 个长方体，就都可以划分六面体网格了。
赞一下(2人) 回复此楼
2楼2015-11-16 17:59:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cywork

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2015-11-16 17:59:43
对模型进行切割，将它们分为 5 个长方体，就都可以划分六面体网格了。

请问，切割之后分别对每部分划分了网格，可是之后分析时还可以作为一个整体进行分析吗？
赞一下 回复此楼
3楼2015-11-16 21:19:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
cywork: 金币+10, ★★★★★最佳答案 2015-11-17 13:03:08
切割后，5 个长方体仍组成一个整体，求解时也仍是一个整体。
赞一下 回复此楼
4楼2015-11-17 07:27:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cywork

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by shgao20 at 2015-11-17 07:27:31
切割后，5 个长方体仍组成一个整体，求解时也仍是一个整体。

很有用，谢谢啦！
回复此楼
5楼2015-11-17 13:03:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小笼包2号

新虫 (初入文坛)
可以在global选项中定义element size，划分网格时选择六面体网格，自由划分。供参考。
赞一下 回复此楼
6楼2016-01-21 21:55:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenqu

铁杆木虫 (职业作家)

酷酷文曲
诶，又见你！还在纠结画网格啊，你以后见到网格你就切呗，其它软件画网格也是分块操作，简称block

发自小木虫Android客户端
赞一下 回复此楼
不羁年华
7楼2016-01-21 22:49:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dhssimon

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by shgao20 at 2015-11-17 07:27:31
切割后，5 个长方体仍组成一个整体，求解时也仍是一个整体。

能不能说一下具体的GUI操作
赞一下 回复此楼
8楼2016-09-11 23:13:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zuqiu1412

禁虫 (初入文坛)
本帖内容被屏蔽
9楼2017-01-07 17:11:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenqu

铁杆木虫 (职业作家)

酷酷文曲
本来切割之后各部分就独立的，你可以试下粘连，然后化网格，或者先粘连，再切割，画网格。

发自小木虫Android客户端
赞一下 回复此楼
不羁年华
10楼2017-01-07 23:13:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
