求助大神---关于水流流过多孔板的数值模拟问题！！！！！
|
|

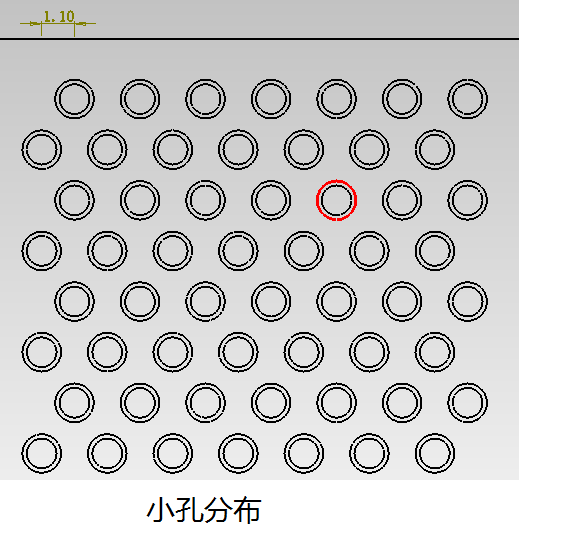

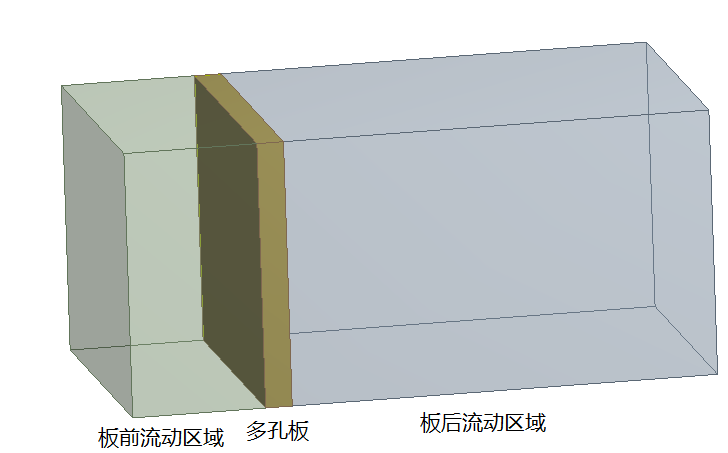

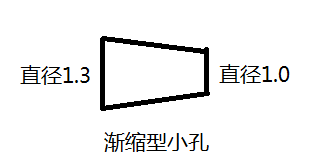

最近在借助CFD模拟研究水流通过多孔板的问题，需要得出小孔孔径、板上开孔率等因素对板两侧液位以及水流通过小孔的流速的影响。具体模型如下图。相关参数如下： 孔板宽1800mm 高2000mm 厚度5mm 小孔为渐缩孔 两端直径分别为1.3mm和1.0mm 板前流域长800mm 板后流域长2000mm 由于孔径太小，而板尺寸较大，导致小孔数目很多，且在网格划分和计算时处理量大。初步认为采用多孔介质模型和周期性边界条件。由于本人刚接触CFD不久，且网上相关资料较少，故请教各位大神！！！主要问题在于如何将多孔介质模型和周期性边界条件应用于该模型？如何对孔板进行网格划分？非常感谢！  流域.png  小孔.png  小孔分布.png |
回复此楼» 猜你喜欢
PRB投稿，Acknowledgment sent to author状态十天了
已经有3人回复
-
PVA溶解
已经有2人回复
-
物理学I论文润色/翻译怎么收费?
已经有118人回复
-
基金申请
已经有44人回复
-
CSC与新西兰维多利亚大学PhD奖学金项目
已经有0人回复
-
新西兰Robinson研究所 招聘CSC公派访问人员
已经有0人回复
-
帮我的英语口语老师找学生
已经有0人回复
-
什么时候开奖？
已经有13人回复
-
散金币祈福
已经有94人回复
-
青基已中
已经有1人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助关于PLGA（聚乳酸-羟基乙酸）的分解
已经有1人回复
- 关于量子点与YoYo-1的荧光能量转移问题
已经有3人回复
- 关于采用嵌段聚醚（F-127）制备的水包油微乳液的破乳剂选取等问题
已经有2人回复
- 求助：关于聚N-异丙基丙烯酰胺水凝胶的静电纺丝问题
已经有1人回复
- 求助，关于Gromacs生成的水盒子中加小分子。
已经有7人回复
- 关于有机合成除水的方法的求助？
已经有11人回复
- 求助大神！！1关于fluent模拟污染物散发并排除的问题
已经有4人回复
- 关于RNA-seq样品处理的问题求助大神们。。。
已经有3人回复
- 关于RNA-seq样品处理的问题求助大神们。。。
已经有0人回复
- 求助 关于柠檬酸络合法制备CeO-ZrO2载体的技术要点~~
已经有2人回复
- 关于2-氯-5-氯甲基噻唑提纯求助
已经有7人回复
- 求助各位做过Baylis-Hillman反应的大神们！
已经有1人回复
- 求助一个关于EDC-NHS交联DNA和小分子的问题
已经有3人回复
- 求助大神关于【糖基化】的条件。据说标题一定要长~~~~~~~~~~~~~~~
已经有3人回复
- 【求助】求解答--关于Laser Physics Letters
已经有2人回复
|
多空介质定义有几种方法，在cell boundary conditions 里面设置，具体进fluent help 搜索porous ，周期性边界我是在icem里面定义的，方法网上有periodic 发自小木虫IOS客户端 |
» 本帖已获得的红花（最新10朵）
可爱的小熠2楼2015-11-11 08:17:22
3楼2015-11-11 09:26:52
|
help文件里给了一个多孔介质的阻力计算方程，可以看得出是和迎面速度有关。可以先把孔板取一个基本单元出来，前后留足够长距离，设置不同风速算出压差，代入方程算出两个系数。这时候就可以用这两个系数直接定义多孔介质，不需要具体的结构模型了。 最后画整个模型网格的时候可以加大网格尺寸，多多孔介质所在的zone定义参数就好了。这步不难。 发自小木虫Android客户端 |
4楼2015-12-01 10:51:55
