ANSYS稳态热分析,结果没有温差
已有1人参与

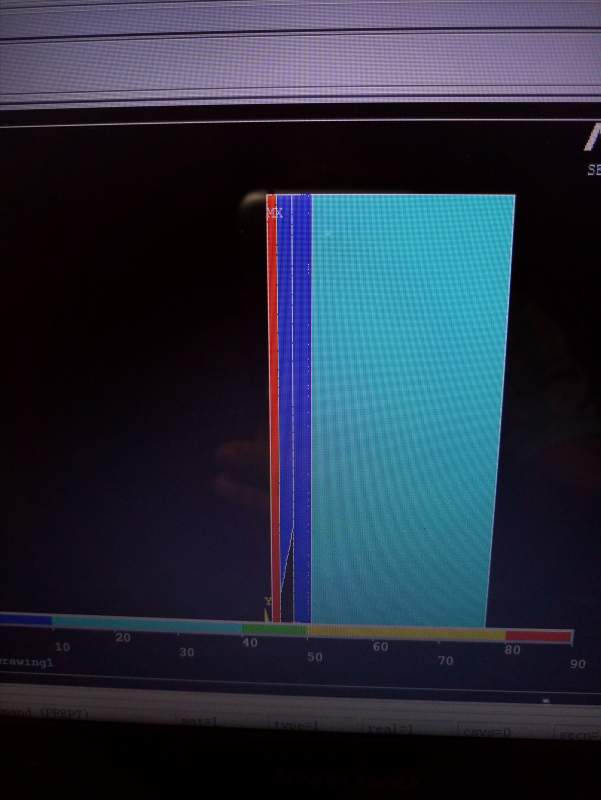

这是一个最简单的稳态热分析,最左边的那条线定义90度,最右边的那条线定义30 度,然后每一个面都定义了导热系数KXX,结果就出现这样的问题
回复此楼
» 猜你喜欢
华南师范大学+双一流学科物理学+广东省杰青团队2027年博士招生+机器学习驱动材料设计
已经有1人回复
日内瓦国际发明展申报完整流程(科研人员通用指南)
已经有11人回复
物理学I论文润色/翻译怎么收费?
已经有56人回复
3月 中国石油和化学工业联合会科学技术奖 马上开始,申获奖要点
已经有15人回复
中国石油和化学工业联合会科学技术奖的评审标准是什么?
已经有5人回复
经费如何使用,花不完怎么办?
已经有5人回复
兼职
已经有12人回复
海外Gustau Catalan课题组情况了解
已经有1人回复
中国机械工业科学技术奖含金量,好获奖吗?
已经有1人回复
日内瓦国际发明展没有转化,只有论文能报吗?必须线下参加吗?
已经有0人回复
想投稿的来!
已经有0人回复
» 本主题相关价值贴推荐,对您同样有帮助:
ansys workbench 热分析之后想看模型表面一条线上的传热系数分布 怎么设置
已经有0人回复
ansys 自生热非稳态热模拟
已经有0人回复
Ansys workbench 热分析的曲线图该怎么理解?
已经有1人回复
材料属性添加问题,热稳态分析模块如何给磁性材料添加比损耗-频率曲线
已经有3人回复
ANSYS间接法热应力分析
已经有2人回复
ANSYS热分析求助
已经有8人回复
ansys的热应力分析出了问题,应力随时间趋于了0,不知原因,求指导。
已经有1人回复
ansys 简单的瞬态热分析问题
已经有7人回复
轮胎热分析ansys求助
已经有12人回复
ansys 热应力分析加大载荷计算结果不收敛
已经有5人回复
ansys workbench 热-电耦合问题求助
已经有8人回复
ansys热分析中稳态与瞬态分析区分
已经有6人回复
ansys暂态热分析
已经有8人回复
ansys热分析中如何把稳态结果作为暂态分析的初始条件
已经有2人回复
ansys瞬态热分析
已经有9人回复
【求助】ansys 热分析,最低温度怎么设定(新手入门,勿喷)
已经有9人回复
ANSYS瞬态热分析中怎么制作温度随时间的变化图
已经有4人回复
ansys对IPM进行热分析
已经有0人回复
【求助】ansys稳态热分析中的问题
已经有0人回复
请教一个ansys稳态热分析中的问题
已经有0人回复
1楼
2015-09-19 11:40:20
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
Rochester_zc
新虫
(小有名气)
应助: 0
(幼儿园)
金币: 34.2
帖子: 51
在线: 15.5小时
虫号: 3066930
注册: 2014-03-18
专业: 传热传质学
计算模型里导热方程神马的没设吧
发自小木虫IOS客户端
赞
一下
回复此楼
2楼
2015-09-19 18:08:02
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
Tony_1020
新虫
(初入文坛)
应助: 0
(幼儿园)
金币: 0.5
帖子: 5
在线: 29分钟
虫号: 4003883
注册: 2015-08-03
引用回帖:
2楼
:
Originally posted by
Rochester_zc
at 2015-09-19 18:08:02
计算模型里导热方程神马的没设吧
经典版,需要设导热方程?之前都能正常算的,最近不知道怎么了,是不是两个界面之间的节点需要有重合,压缩节点才能使载荷传递?
[ 发自手机版 http://muchong.com/3g ]
赞
一下
回复此楼
3楼
2015-09-19 22:17:18
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
feifei836
至尊木虫
(著名写手)
应助: 11
(小学生)
金币: 11586.3
散金: 100
红花: 12
帖子: 2723
在线: 307.9小时
虫号: 1803191
注册: 2012-05-08
性别: GG
专业: 结构工程
【答案】应助回帖
感谢参与,应助指数 +1
引用回帖:
3楼
:
Originally posted by
Tony_1020
at 2015-09-19 22:17:18
经典版,需要设导热方程?之前都能正常算的,最近不知道怎么了,是不是两个界面之间的节点需要有重合,压缩节点才能使载荷传递?
...
这么说你已经找到答案了,问题就出在节点没有重合,压缩合并一下节点就行了。
发自小木虫Android客户端
赞
一下
回复此楼
4楼
2015-09-19 23:12:56
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
Tony_1020
新虫
(初入文坛)
应助: 0
(幼儿园)
金币: 0.5
帖子: 5
在线: 29分钟
虫号: 4003883
注册: 2015-08-03
引用回帖:
4楼
:
Originally posted by
feifei836
at 2015-09-19 23:12:56
这么说你已经找到答案了,问题就出在节点没有重合,压缩合并一下节点就行了。
...
我想将几个铰接的面GLUE在一起的时候总是出现The input areas do not meet the conditions required for the VGLUoperation . No new entities were created . The VOVLAP operation is a possible alternative. 你知道是什么原因吗,怎样解决呢?
赞
一下
回复此楼
5楼
2015-09-20 10:47:24
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
feifei836
至尊木虫
(著名写手)
应助: 11
(小学生)
金币: 11586.3
散金: 100
红花: 12
帖子: 2723
在线: 307.9小时
虫号: 1803191
注册: 2012-05-08
性别: GG
专业: 结构工程
你粘贴的是面,为什么用粘贴体的命令呢?
发自小木虫Android客户端
赞
一下
回复此楼
6楼
2015-09-20 12:07:45
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
Tony_1020
新虫
(初入文坛)
应助: 0
(幼儿园)
金币: 0.5
帖子: 5
在线: 29分钟
虫号: 4003883
注册: 2015-08-03
引用回帖:
6楼
:
Originally posted by
feifei836
at 2015-09-20 12:07:45
你粘贴的是面,为什么用粘贴体的命令呢?
不是,我是glue的面,只是百度的时候顺便粘贴人家相关的问题了,没有改,我操作是正确的,方便留个QQ吗
[ 发自手机版 http://muchong.com/3g ]
赞
一下
回复此楼
7楼
2015-09-20 13:02:32
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
lignt
银虫
(小有名气)
应助: 1
(幼儿园)
金币: 967.4
红花: 10
帖子: 201
在线: 52.6小时
虫号: 3211591
注册: 2014-05-16
性别:
MM
专业: 金属材料的制备科学与跨学
我想问你怎么见得模型,几个面你是分开建的,还是一次建的,然后分开的。如果是分开建的,就要用glue,进行模型的粘接,让节点重合共用,如果是一次建好的然后分割开的,那可能是别的参数设置问题。
赞
一下
回复此楼
好好努力。
8楼
2015-09-20 20:56:02
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
相关版块跳转
