小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » ANSYS热分析求助
91/1返回列表
查看: 1519  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

jyf0104

铁虫 (初入文坛)

[求助] ANSYS热分析求助 已有1人参与

各位大神好，我在用ANSYS热模块求解活塞的温度分布，稳态分析，给的是第三类边界条件，但是在solve以后的温度云图与我给定的边界条件一样，完全不对啊。比如说我给的第三类边界条件时，活塞顶面的环境温度是600度，那么求解完毕以后的活塞顶面也是600度，但是正确解应该是200多度，求各位帮忙解答！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-20 16:17:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
可能边界加载有问题  可以传图看下
赞一下(1人) 回复此楼
2楼2014-08-21 17:04:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jyf0104

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 小七工作室1 at 2014-08-21 17:04:40
可能边界加载有问题  可以传图看下

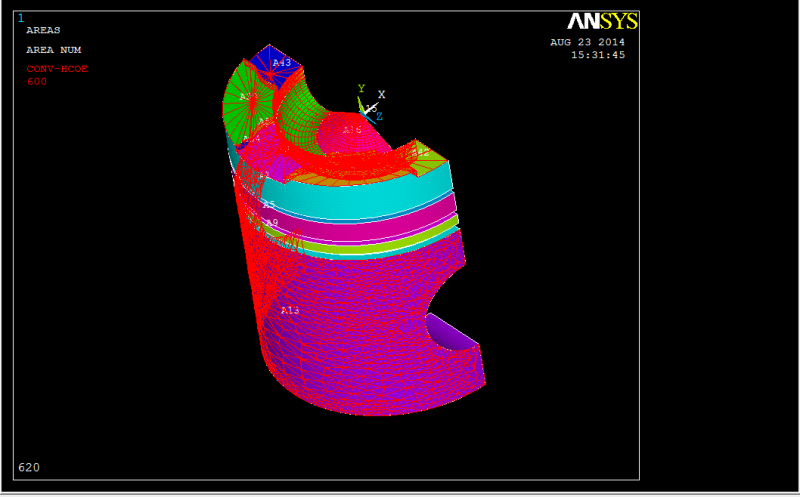

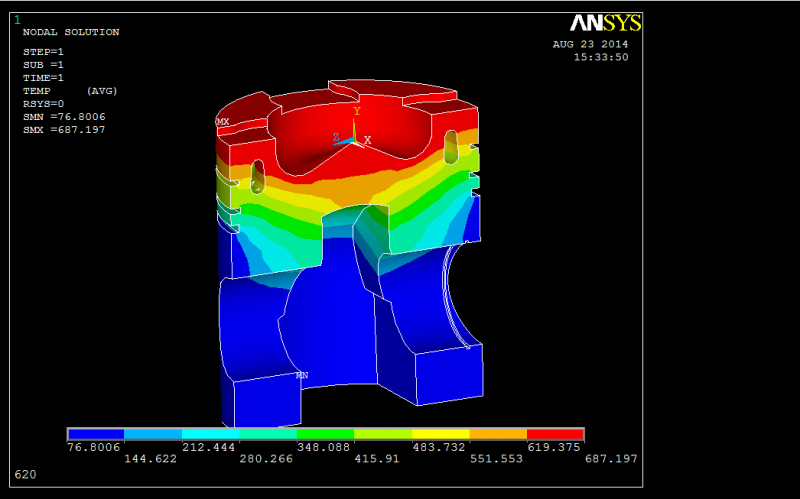

您好，非常感谢您热心的回复！这几张图是我施加的边界条件，都是对流边界，为了看得清楚，我只在活塞顶面及裙部施加了边界条件，之前在计算时其他部位的边界条件也是这么施加的，活塞顶面的环境温度是687度，裙部给的是76.8度，但是计算以后得出的温度分布还是跟之前给的一样，我的材料的导热系数是138，请您帮忙看一下是什么问题？
ANSYS热分析求助


ANSYS热分析求助-1


ANSYS热分析求助-2
赞一下 回复此楼
3楼2014-08-23 16:26:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

这个要具体看原文件才知道
赞一下 回复此楼
4楼2014-08-25 14:55:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小左儿

银虫 (正式写手)

【答案】应助回帖

看了你的加载和结果，针对你的这个加载来说，你的结果没有问题，应该就是这样的。
在顶部和底部环境温度的对流下，整个结构最后达到动态的温度平衡，上面高，下面低。
你说的200度不知道你是怎么算的，按理绝无可能，外面的600度的环境温度一致对其加热（是加热吧，没看出你的初始温度是多少），肯定会升高啊
赞一下(1人) 回复此楼
微信公众号：CAE技术分享
5楼2014-08-25 15:20:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小左儿

银虫 (正式写手)
再补一句，2楼的层主这种答案居然还刷应助指数，好意思？
赞一下 回复此楼
微信公众号：CAE技术分享
6楼2014-08-25 15:22:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jyf0104

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by 小左儿 at 2014-08-25 15:20:33
看了你的加载和结果，针对你的这个加载来说，你的结果没有问题，应该就是这样的。
在顶部和底部环境温度的对流下，整个结构最后达到动态的温度平衡，上面高，下面低。
你说的200度不知道你是怎么算的，按理绝无可 ...

你好，200度是我看的参考文献的结果，应该没有问题。但是我的计算结果跟加载的边界条件完全一样啊，这怎么也说不过去吧，我之前试着做了一个简单的模型，两个大小不同的圆柱叠加，给定对流边界条件，假如说顶面给的是500度，那么结果多多少少也会比500度小，绝对不是跟边界条件一致，但是就是计算这个活塞，就会出现这种情况！
赞一下 回复此楼
7楼2014-08-25 19:05:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jyf0104

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by 小七工作室1 at 2014-08-25 14:55:20
这个要具体看原文件才知道

你好，其实这个算例也没有什么，就是用的SOLID90，划分网格，给定对流边界条件，稳态求解，结果就是这样。
赞一下 回复此楼
8楼2014-08-25 19:07:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jyf0104

铁虫 (初入文坛)
已解决，谢谢各位！
回复此楼
9楼2014-08-28 21:08:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
