[求助] Ansys workbench 热分析的曲线图该怎么理解? 已有1人参与

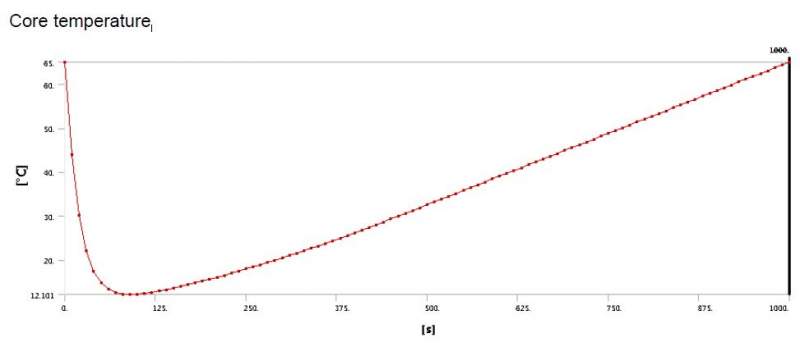

如题,之前有帖子放了一个workbench的学习资料,我跟着里面的步骤先做了一个 热 稳态分析,然后导入瞬态分析。得到了一下的图标,但是不是很明白这个结果代表了什么意思。结果图在附件里。我想模拟物体气温从一开始的22度,随马达运作时间递增,温度也上升,并且达到一段时候后,温度达到最高点。

稳态分析:最高温度68
瞬态分析:最高温度68,时间长度1000秒

1.为什么一开始随时间变化温度是下降,然后又接着上升?这些图应该怎么看的?什么意思?
2. 为什么后期温度随时间上升是直线(斜率没变),我把时间长度改为300秒,它还是一条直线,而且最高温度还是68Ansys workbench 热分析的曲线图该怎么理解?


Ansys workbench 热分析的曲线图该怎么理解?-1


Ansys workbench 热分析的曲线图该怎么理解?-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 2.JPG
  • 2015-07-20 14:07:20, 29.31 K

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cqu1413

新虫 (初入文坛)

【答案】应助回帖

从你的描述看,首先是进行温度为68度的稳态仿真;然后进行瞬态仿真,瞬态仿真从22度开始到68度结束。
对你的问题
1.有可能一开始 你的系统的散热大于产生的热量,后来随着产热的增加,温度逐渐上升。
2.斜率没变,说明产热的速率是恒定的。
建议把你具体怎么做的发上来看看
2楼2015-07-28 21:36:39
