[交流] 请教一个ansys稳态热分析中的问题

请教一个ansys软件进行稳态热分析的问题,初学ansys,希望多指教!
两细长圆柱嵌套在一起,导热系数均为0.55,内外圆柱的半径分别为2.5和62.5微米,圆柱长为21毫米,内圆柱内热流密度分布为r和z的函数,外圆柱外侧有空气对流,对流系数为10,两圆柱的两端均为绝热。
我在做的时候选取thermal solid--quade 4node 5,并选取轴对称axisymmetic,建立平面模型后,将对流边界条件加载外表面的线上,将函数加载到内圆柱的矩形面上,但是结果整个圆柱都是一个温度,空气多少度就是多少度,不知道是为什么?是函数加载上出现问题还是这样建模型对于函数型的热流密度分布来说是不可以的呢?

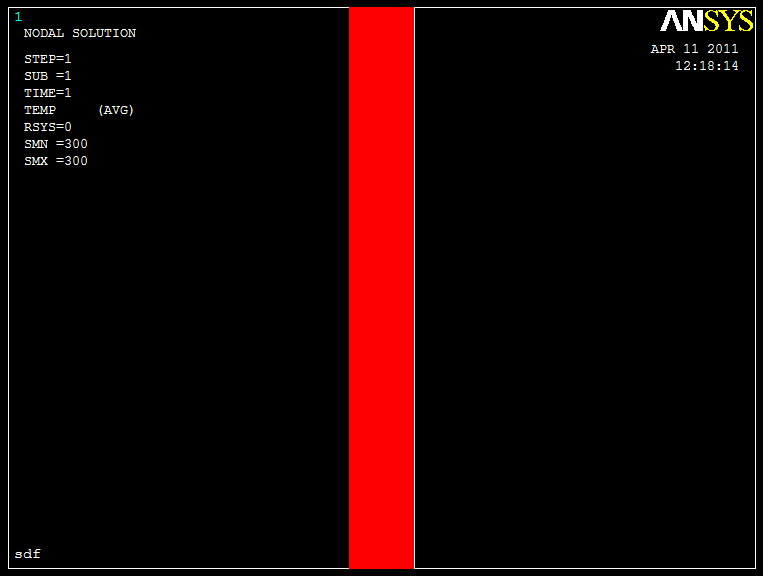

下面是计算结果node temperature的图:
