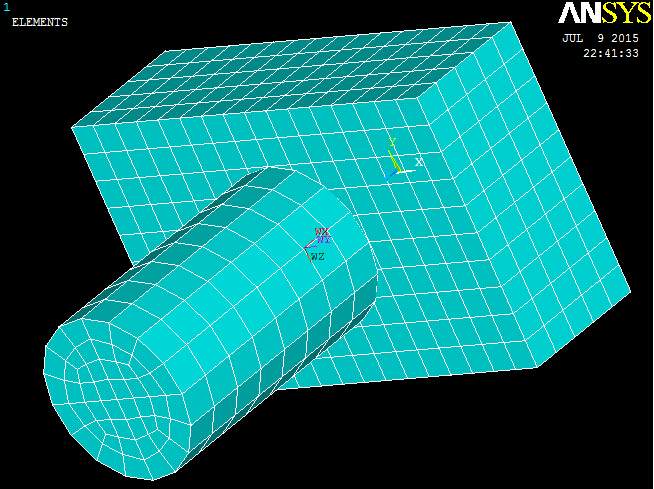

1楼 2015-07-09 22:32:58

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

wzq43798785

金虫 (小有名气)

应助: 1 (幼儿园)
金币: 1134.3
散金: 80
红花: 2
帖子: 136
在线: 70.9小时
虫号: 3736696
注册: 2015-03-11
性别: GG
专业: 防灾工程

我觉得你可以切割一下，再分吧，

[ 发自小木虫客户端 ]

做自己

2楼2015-07-10 00:30:45

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

mxwq

新虫 (正式写手)

应助: 103 (高中生)
金币: 2350.2
红花: 14
帖子: 468
在线: 71.3小时
虫号: 3072002
注册: 2014-03-19
专业: 固体力学

【答案】应助回帖

感谢参与，应助指数 +1

切割完了，你倒是把全部在vglue起来了呀...

[ 发自小木虫客户端 ]

3楼2015-07-10 07:24:30

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

晨晨和琪琪

铁虫 (小有名气)

应助: 0 (幼儿园)
金币: 6.2
散金: 50
红花: 3
帖子: 256
在线: 209.9小时
虫号: 3450987
注册: 2014-09-30
性别: GG
专业: 制造系统与自动化

引用回帖:

2楼: Originally posted by wzq43798785 at 2015-07-10 00:30:45
我觉得你可以切割一下，再分吧，

我就是切割了两下再分的呀，

4楼2015-07-10 08:24:32

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

晨晨和琪琪

铁虫 (小有名气)

应助: 0 (幼儿园)
金币: 6.2
散金: 50
红花: 3
帖子: 256
在线: 209.9小时
虫号: 3450987
注册: 2014-09-30
性别: GG
专业: 制造系统与自动化

引用回帖:

3楼: Originally posted by mxwq at 2015-07-10 07:24:30
切割完了，你倒是把全部在vglue起来了呀...

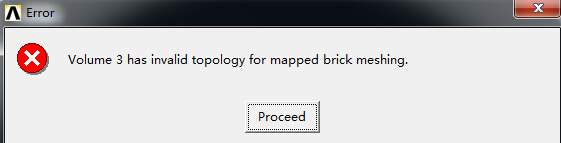

我记得好像不用再vglue了吧…因为分割后的体具有公共面，划分网格时是自动共节点的，之前好像在哪里看过。另外我试过如果切割完后vglue,all或者vglue,all后切割，都会出现下面的错误框。


5楼2015-07-10 08:32:45

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

专家经验: +809
仿真EPI: 1
应助: 1311 (讲师)
金币: 13381.4
红花: 267
帖子: 3531
在线: 473.4小时
虫号: 3644138
注册: 2015-01-14
专业: 动力学与控制
管辖: 仿真模拟

【答案】应助回帖

感谢参与，应助指数 +1

看你的建模方法，圆柱与长方体是分开的，切割也不会使他们连接到一起，所以划分网格在界面处不连续。
  把以下命令修改一下：
   block,-80,80,-50,50,0,50  !建模
   wpave,0,0,50
   cylind,30,0,0,100
  改为：
   block,-80,80,-50,50,0,50  !建模
   cylind,30,0,0,150
   vovlap, all                      !  对圆柱和立方体进行 Overlap 操作
  这样处理后，两个体积被分成了 3 个体积，但是都连到一起了。
  然后再进行其它操作和划分网格，网格自然会连接到一起。

赞一下(2人)

6楼2015-07-10 10:09:03

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

晨晨和琪琪

铁虫 (小有名气)

应助: 0 (幼儿园)
金币: 6.2
散金: 50
红花: 3
帖子: 256
在线: 209.9小时
虫号: 3450987
注册: 2014-09-30
性别: GG
专业: 制造系统与自动化

引用回帖:

6楼: Originally posted by shgao20 at 2015-07-10 10:09:03
看你的建模方法，圆柱与长方体是分开的，切割也不会使他们连接到一起，所以划分网格在界面处不连续。
  把以下命令修改一下：
   block,-80,80,-50,50,0,50  !建模
   wpave,0,0,50
   cylind,30,0,0,10 ...

你好！非常感谢你的耐心的回答。我之前也用类似的方法尝试过这样划分，我用的是vptn（在这个问题上应该可以和vovlap互换吧）：
block,-80,80,-50,50,0,50
cylind,30,0,0,150
vptn,all

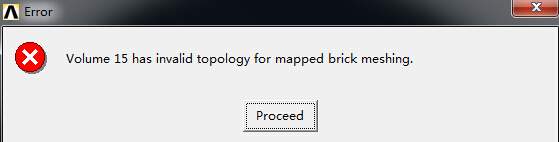

这种方法对于两个圆柱结合体或两个长方体结合体都可以很好地划分网格，不过对圆柱和长方体结合体这次提示了出错，如下图。可能是因为内圆柱和长方体在界面上网格不能自动调整为连续的吧。我想可能是我的均分线段的这个思路是不对的？另外好像有个merge的命令，可以用来融合界面节点吗？


7楼2015-07-10 11:10:43

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

wzq43798785

金虫 (小有名气)

应助: 1 (幼儿园)
金币: 1134.3
散金: 80
红花: 2
帖子: 136
在线: 70.9小时
虫号: 3736696
注册: 2015-03-11
性别: GG
专业: 防灾工程

引用回帖:

2楼: Originally posted by wzq43798785 at 2015-07-10 00:30:45
我觉得你可以切割一下，再分吧，

我觉得还要再切分两下，就是沿着长方体的对角线，把圆柱也一块切分

[ 发自小木虫客户端 ]

做自己

8楼2015-07-10 23:18:00

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

专家经验: +809
仿真EPI: 1
应助: 1311 (讲师)
金币: 13381.4
红花: 267
帖子: 3531
在线: 473.4小时
虫号: 3644138
注册: 2015-01-14
专业: 动力学与控制
管辖: 仿真模拟

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
晨晨和琪琪: 金币+10, ★★★★★最佳答案, 非常感谢！ 2015-07-11 21:03:03

重新做了一个命令流，给你试试吧：
finish
/clear
/filn,  block&cylinder, 1
!*
/prep7
!*
ET,1,SOLID185
!*
block,-80,80,-50,50,0,50  !建模
cylind,30,0,0,150
vovlap, all             !  对圆柱和立方体进行 Overlap 操作
!*
KWPAVE,    11
wpro,,90.000000,
FLST,2,3,6,ORDE,2
FITEM,2,3
FITEM,2,-5
VSBW,P51X
!*
LPLOT
!*
KWPAVE,    12
wpro,,,-90.000000
FLST,2,6,6,ORDE,4
FITEM,2,1
FITEM,2,-2
FITEM,2,6
FITEM,2,-9
VSBW,P51X
!*
LPLOT
KWPAVE,    23
KWPLAN,-1,    23,    1,    27
!*
FLST,2,3,6,ORDE,3
FITEM,2,5
FITEM,2,12
FITEM,2,18
VSBW,P51X
!*
/REPLOT
wpro,90.000000,,
wpro,90.000000,,
FLST,2,3,6,ORDE,3
FITEM,2,3
FITEM,2,14
FITEM,2,16
VSBW,P51X
!*
/DIST,1,1.37174211248,1
/REP,FAST
!*
KWPLAN,-1,    23,    2,    27
!*
FLST,2,3,6,ORDE,3
FITEM,2,4
FITEM,2,13
FITEM,2,15
VSBW,P51X
!*
wpro,,,90.000000
wpro,,,90.000000
FLST,2,3,6,ORDE,3
FITEM,2,10
FITEM,2,-11
FITEM,2,17
VSBW,P51X
!*
allsel,all
numcmp,all
WPSTYLE,,,,,,,,0
LPLOT
!*
LESIZE,ALL, , ,8, ,1, , ,1,
!*
MSHAPE,0,3d
MSHKEY,1
VMESH, all
MSHKEY,0
!*
/USER,  1
/VIEW,  1, -0.214268648140 , -0.572195968738 ,  0.791631681898
/ANG, 1, 5.56346044756
/auto,1
eplot
!*
save

9楼2015-07-11 09:25:14

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

晨晨和琪琪

铁虫 (小有名气)

应助: 0 (幼儿园)
金币: 6.2
散金: 50
红花: 3
帖子: 256
在线: 209.9小时
虫号: 3450987
注册: 2014-09-30
性别: GG
专业: 制造系统与自动化

引用回帖:

9楼: Originally posted by shgao20 at 2015-07-11 09:25:14
重新做了一个命令流，给你试试吧：
finish
/clear
/filn,  block&cylinder, 1
!*
/prep7
!*
ET,1,SOLID185
!*
block,-80,80,-50,50,0,50  !建模
cylind,30,0,0,150
vovlap, all             ...

好的，谢谢你！我试一下
