[求助] 请高手帮忙看一下FE-SEM的图片

请高手帮忙看一下，材料是端基被芳香基团功能化的聚醋酸乙烯酯。上边的图是低浓度的，下边的图是高浓度的，样品经过喷金处理。

1 请问根据这两幅图可以说明材料是层状结构吗？
2 还有就是通过这两幅图（低浓度和高浓度）能说明说明呢，低浓度和高浓度结构有区别吗？

谢谢！

请高手帮忙看一下FE-SEM的图片


请高手帮忙看一下FE-SEM的图片-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-07-07 21:07:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liwentao2010

荣誉版主 (文坛精英)

山涛

优秀版主优秀版主优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lry0377: 金币+10, ★★★很有帮助, 非常感谢！ 2015-07-08 15:55:39
同低浓度相比，高浓度层状结构比较清晰，但存在着样品重叠的可能性，此外，低浓度图像有些模糊，看看能否也可以清晰放大看看单个的结构。其实，层状结构样品可以采用XRD表征，看一下层间距大小
赞一下 回复此楼
加油！
2楼2015-07-08 08:12:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lry0377

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by liwentao2010 at 2015-07-08 08:12:22
同低浓度相比，高浓度层状结构比较清晰，但存在着样品重叠的可能性，此外，低浓度图像有些模糊，看看能否也可以清晰放大看看单个的结构。其实，层状结构样品可以采用XRD表征，看一下层间距大小

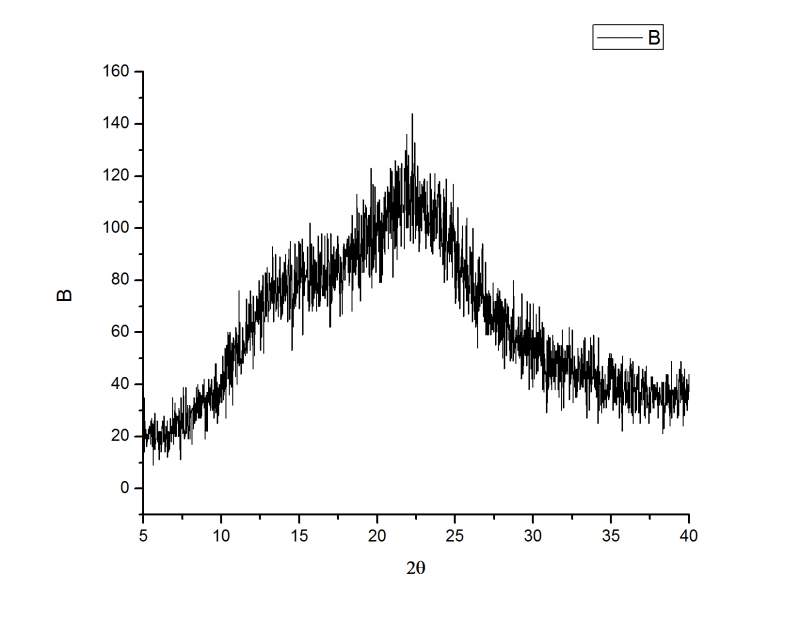

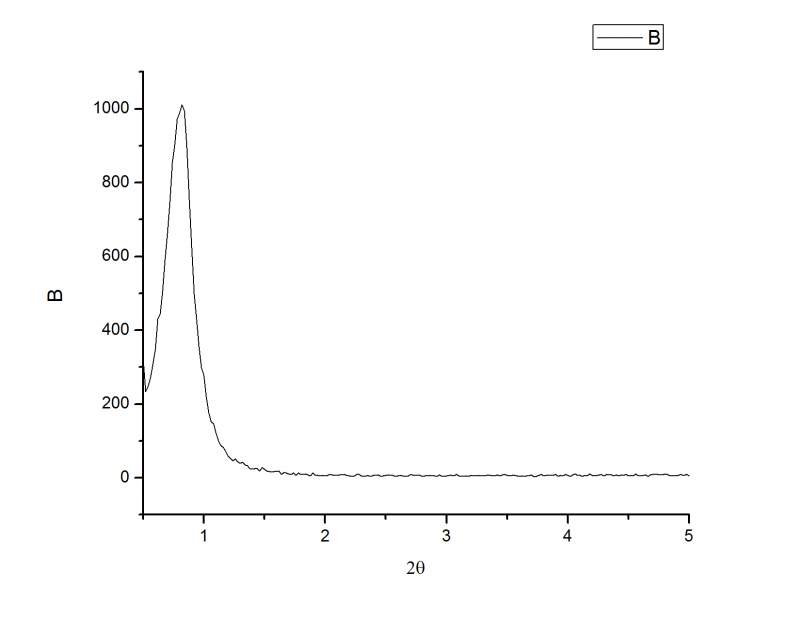

谢谢您的分析，我的样品是端基被芳香基团功能化的聚醋酸乙烯酯，测XRD的时候分别测了小角和广角。从XRD图中可以直接看出层间距吗？  非常感谢！
请高手帮忙看一下FE-SEM的图片-2


请高手帮忙看一下FE-SEM的图片-3
赞一下 回复此楼
3楼2015-07-08 16:07:24
