[求助] ANSYS经典界面和workbench下热分析计算结果差异很大,怎么回事?

刚刚发现一个问题,对同一个散热器热分析ANSYS经典界面下结果和workbench稳态热模块热分析结果居然差距很大!根据理论计算认为经典界面计算是正确的,有没有人遇到同样问题啊,workbench要怎么样才能计算正确呢?

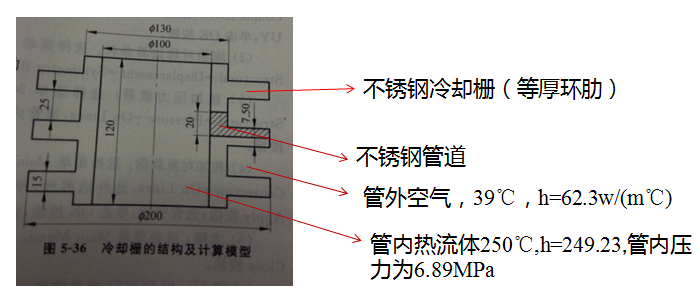

图1问题描述

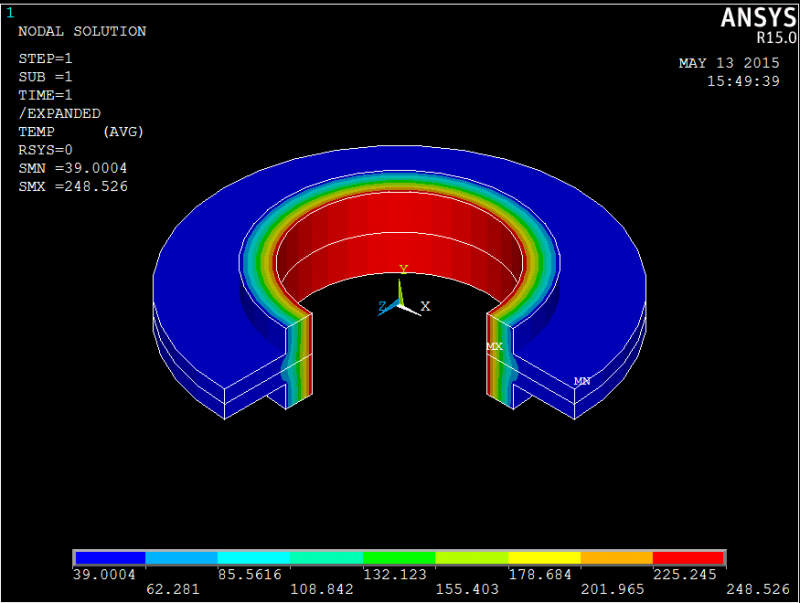

图2ANSYS经典界面计算结果

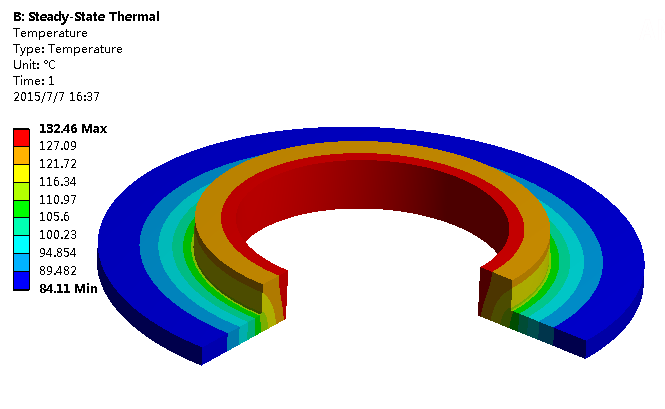

图3workbench下计算结果

ANSYS经典界面和workbench下热分析计算结果差异很大,怎么回事?


ANSYS经典界面和workbench下热分析计算结果差异很大,怎么回事?-1


ANSYS经典界面和workbench下热分析计算结果差异很大,怎么回事?-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luyan2161

新虫 (初入文坛)

又做了个例子结果还是不一样,问题出现在ANSYS经典界面convection设置的是对流换热系数film coef和bulk temperature这个温度应该是流体温度;而wokbench里对流设置温度为ambient temperature是环境温度,看到相关帖子说不能把这个和bulk temperature混为一谈,因此认为workbench不能求解这种壁厚方向两个边界都是第三类边界条件的情况。不知道理解对不对,要不总感觉没法解释
2楼2015-07-09 11:32:05
