[交流] ANSYS WORKBENCH中分析应力结果过大有4000多MPa这结果可信吗?大神哪出错了啊 已有5人参与

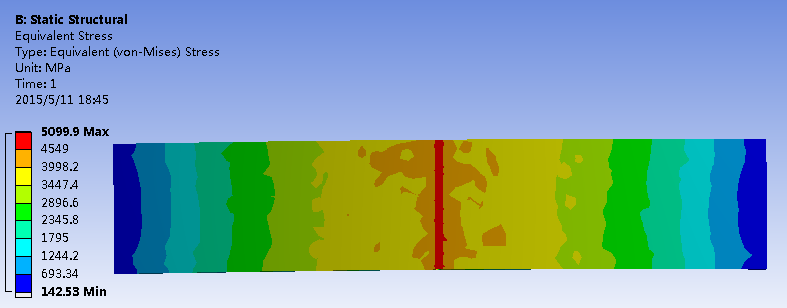

分析的一个对接试板的焊缝位置的应力,但是分析的应力结果是5000多MPa,感觉这个结果不可信,这到底是哪出错了,大神有知道的吗?

ANSYS WORKBENCH中分析应力结果过大有4000多MPa这结果可信吗?大神哪出错了啊


ANSYS WORKBENCH中分析应力结果过大有4000多MPa这结果可信吗?大神哪出错了啊-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)

大神呢
2楼2015-05-17 09:59:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bingo555

禁虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
本帖内容被屏蔽

3楼2015-05-17 22:42:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)


小木虫: 金币+0.5, 给个红包,谢谢回帖
首先应该检查一下温度的结果是否合理,包括温度和温度梯度。如果温度过大或梯度过大,结构计算就容易出问题。确定温度计算没有问题后,再来解决结构分析的问题。
4楼2015-05-18 07:47:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)

引用回帖:
3楼: Originally posted by bingo555 at 2015-05-17 22:42:33
是不是出现应力集中了?你查查网格吧,网格没划好会导致应力非常大。

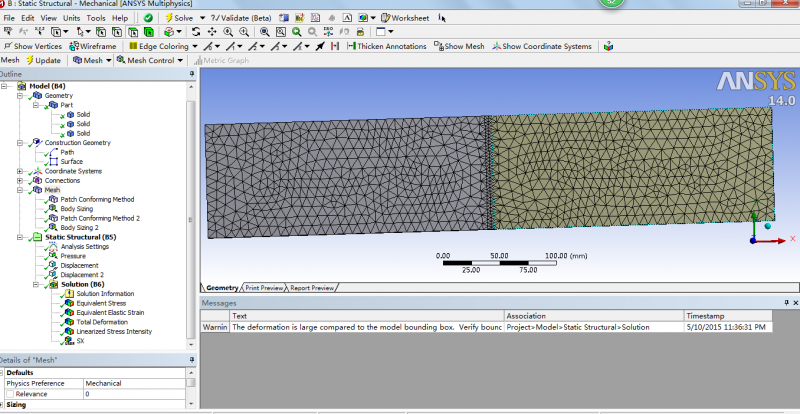

网格时两块试板是8mm的四面体网格,焊缝是3MM的四面体网格,你看看应该怎么划分网格比较合适
ANSYS WORKBENCH中分析应力结果过大有4000多MPa这结果可信吗?大神哪出错了啊-2

5楼2015-05-18 13:05:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)

引用回帖:
4楼: Originally posted by shgao20 at 2015-05-18 07:47:34
首先应该检查一下温度的结果是否合理,包括温度和温度梯度。如果温度过大或梯度过大,结构计算就容易出问题。确定温度计算没有问题后,再来解决结构分析的问题。

温度?我就是用常温下分析的,没分析的那么复杂。
ANSYS WORKBENCH中分析应力结果过大有4000多MPa这结果可信吗?大神哪出错了啊-3

6楼2015-05-18 13:07:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)

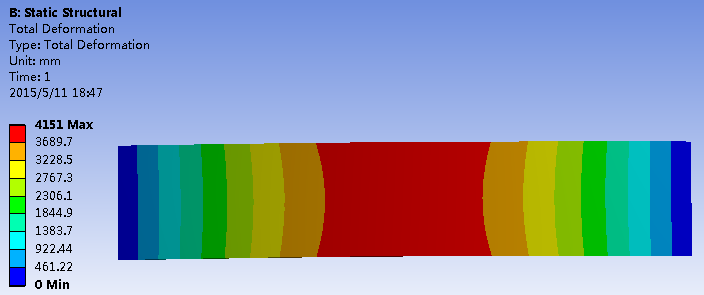

里面确实出现个WARNING
ANSYS WORKBENCH中分析应力结果过大有4000多MPa这结果可信吗?大神哪出错了啊-4

7楼2015-05-18 13:18:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)

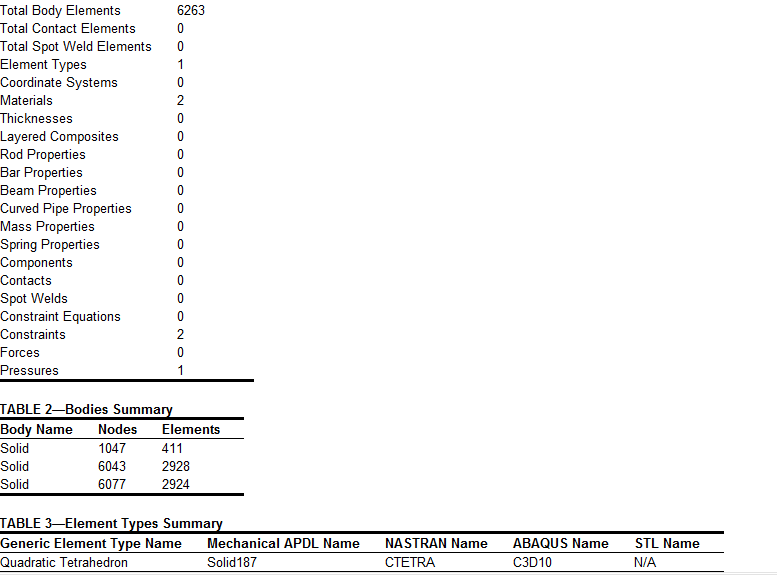

四面体SOILD187
ANSYS WORKBENCH中分析应力结果过大有4000多MPa这结果可信吗?大神哪出错了啊-5

8楼2015-05-18 13:42:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)


小木虫: 金币+0.5, 给个红包,谢谢回帖
1  焊缝分析,对温度不做瞬态分析吗?
2  从警告信息看,好像是你的约束有问题。
3  你用的是 10 节点的四面体吗?如果使用 4 节点的四面体单元,误差是很大的。
9楼2015-05-18 16:19:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的世界8126

新虫 (小有名气)

内容已删除
10楼2015-05-19 21:37:53
