婴儿的呼吸

新虫 (初入文坛)

[求助] 完全不懂电化学阻抗谱图,EIS,求大虾们帮我这个小虾米 已有6人参与

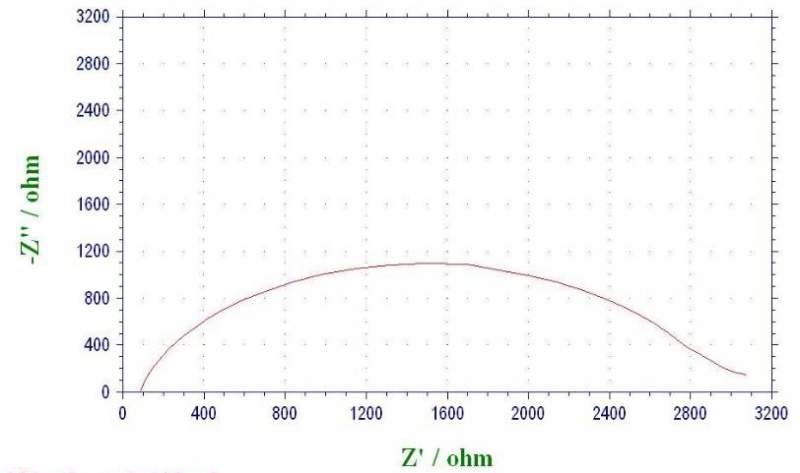

为什么我的不是半圆 这说明啥问题

完全不懂电化学阻抗谱图,EIS,求大虾们帮我这个小虾米


完全不懂电化学阻抗谱图,EIS,求大虾们帮我这个小虾米-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjlbnsdmm

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
这个可以看出你的溶液电阻,反应电阻,去拟合一下,warburg看不出来,这个是什么材料?
2楼2015-06-26 15:48:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

george_hai

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
首先,阻抗不是一定要做出半圆来,根据体系的不同,其复阻抗平面图也有着很大的不同,不能一概而论;其次,这个可能是一个电阻与CPE并联所产生的结果。
3楼2015-06-26 23:23:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cy66782039

木虫 (正式写手)

至尊金虫

【答案】应助回帖

感谢参与,应助指数 +1
这反应阻抗太大了,确定反应正常么?
爱生命,爱化学!
4楼2015-06-29 09:02:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hit-boy

金虫 (正式写手)

【答案】应助回帖

不是半圆不很正常吗,用Zview拟合一下,前边的是本体电阻,后边的是界面反应电阻。
5楼2015-06-30 11:11:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Cherike

金虫 (小有名气)

【答案】应助回帖

理想状态下会是一个半圆,实际情况下,电极表面的粗糙度等不够理想都会导致半圆变扁,是正常现象,所以才有CPE这个元件,CPE和R并联就是用来拟合这种扁半圆的。你的结果是正常的。
6楼2015-07-02 15:45:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

askq123

新虫 (正式写手)

【答案】应助回帖

不用非得是完美半圆,只不过你的内阻很大,弥合一下可以得到电阻

[ 发自小木虫客户端 ]
7楼2015-07-02 16:43:00
