[求助] 大神们，求助镁合金电化学交流阻抗等效电路 已有4人参与

大神们，本人电化学小白一枚 ，做出了交流阻抗图，但是你喝的时候不知道等效电路是啥，怎么选择，求助大神们说一下这幅图的等效电路是啥！！！感激不尽。还有就是拟合的目的是啥啊，不是可以用Origin做出图么，为什么还要拟合！！！！！

大神们，求助镁合金电化学交流阻抗等效电路
回复此楼

» 收录本帖的淘帖专辑推荐

金属电化学腐蚀

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-06 14:29:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

george_hai

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个图的等效电路可能类似R(R(RL))，拟合电路的主要目的是分析电化学阻抗谱。只做出图来没用啊，你要解释这个图为什么是这样啊，能说明你的体系中的什么问题啊，整个电极过程是怎样的啊等等。通过等效电路的拟合，就可以将电化学阻抗谱与电极过程动力学联系起来。
赞一下(1人) 回复此楼
2楼2015-06-06 15:53:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
阻抗拟合只是手段。。是用来辅助解释你的过程的，只有你自己清楚，否则拟合出来也没有意义的，建议你先把电化学阻抗书好好看看，在做实验
赞一下 回复此楼
3楼2015-06-06 19:28:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
根据你的Nyquist图，楼主可以试一下R(QR(LR))，等效电路拟合的目的就是定量分析EIS，得到目标参数值来进行相关分析。只单纯的用origin作图只能进行定性分析。这就看楼主的实验目的以及想要分析的深入程度了。楼主可以多看看电化学相关的文献或者书
赞一下 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
4楼2015-06-07 18:10:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wfj257

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
采用附件等效电流拟合即可...
赞一下 回复此楼
Endless as the road is,I will never stop puisuit of my goals!
5楼2015-06-07 22:27:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wfj257

金虫 (正式写手)

【答案】应助回帖

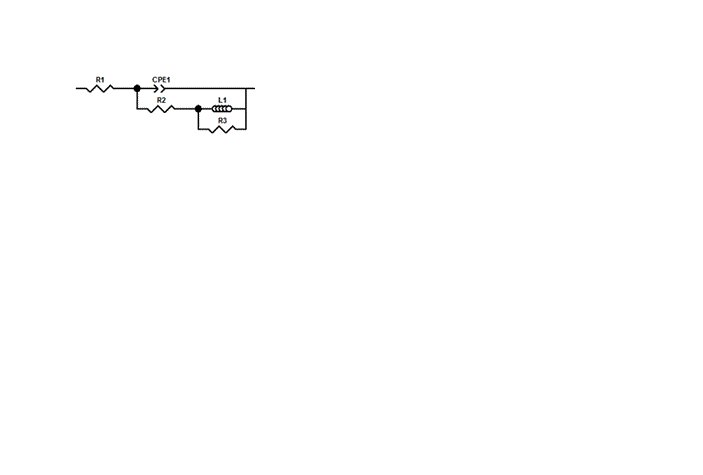

不好意思，开始图片没传上去...
大神们，求助镁合金电化学交流阻抗等效电路-1
